可3D打印模块化透明展示盒结构设计

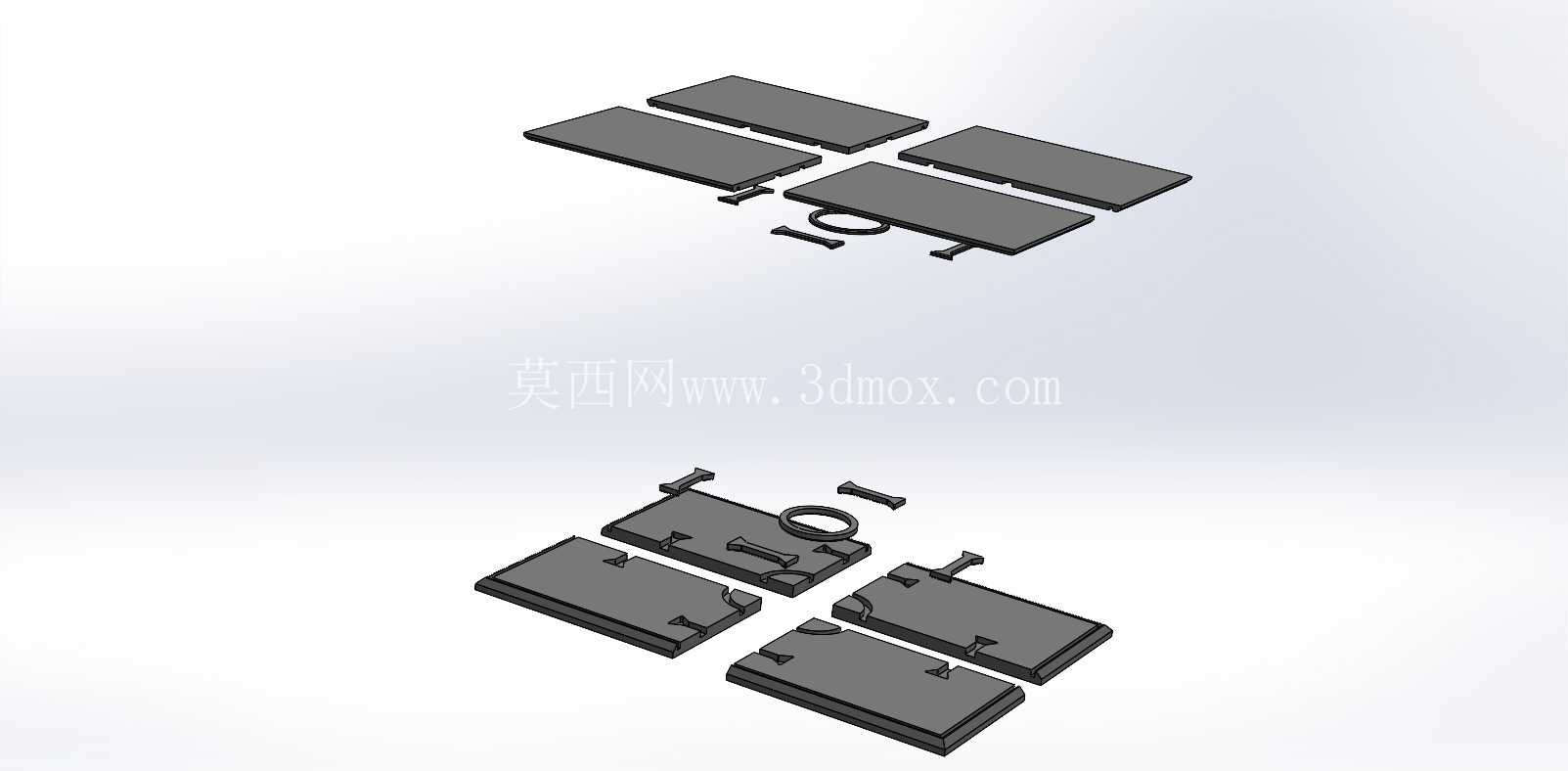

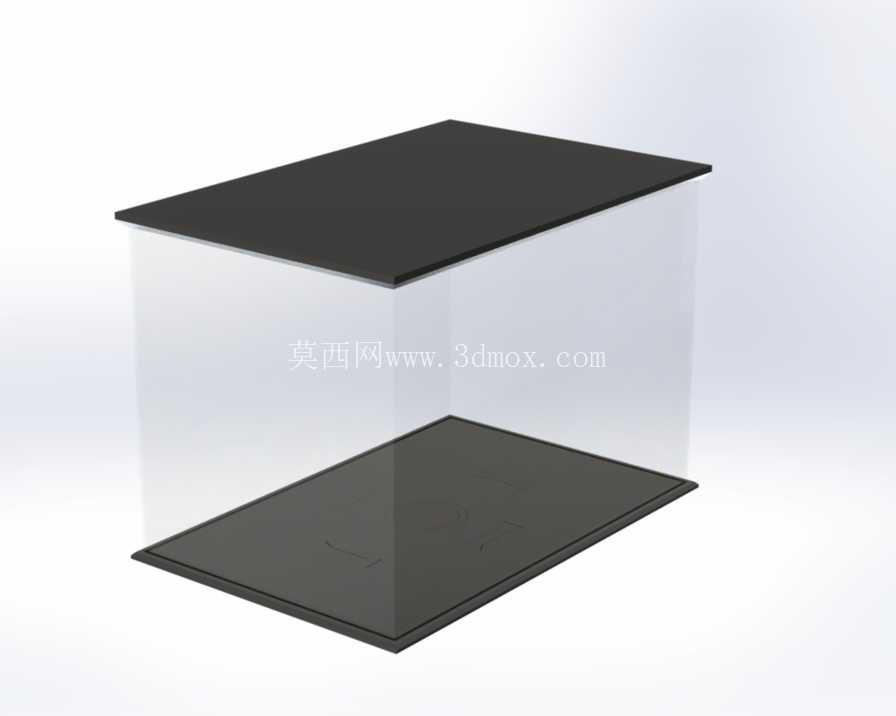

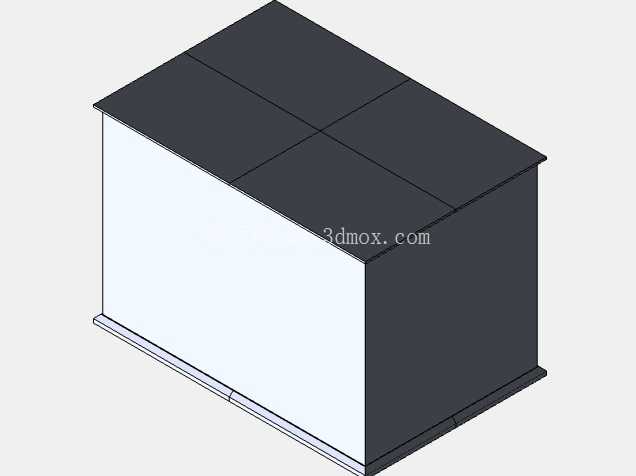

　　在日常的手板制作、小批量样件展示以及桌面级文创陈列场景中，传统一体式展示盒往往存在收纳占空间、适配尺寸单一、局部损坏后整体报废的问题，这款模块化展示结构正是针对这类痛点完成的结构设计，可直接通过桌面级FDM3D打印机完成制作，无需额外开模或复杂后处理。整个结构采用上下分体式的框架设计，上下两块平行的承托板作为整个展示结构的支撑边界，中间区域预留出透明围挡的安装位，使用时可根据展示物品的实际高度选择对应高度的透明围挡材料，无需重新打印整套结构，大幅降低了不同尺寸展品的适配成本。

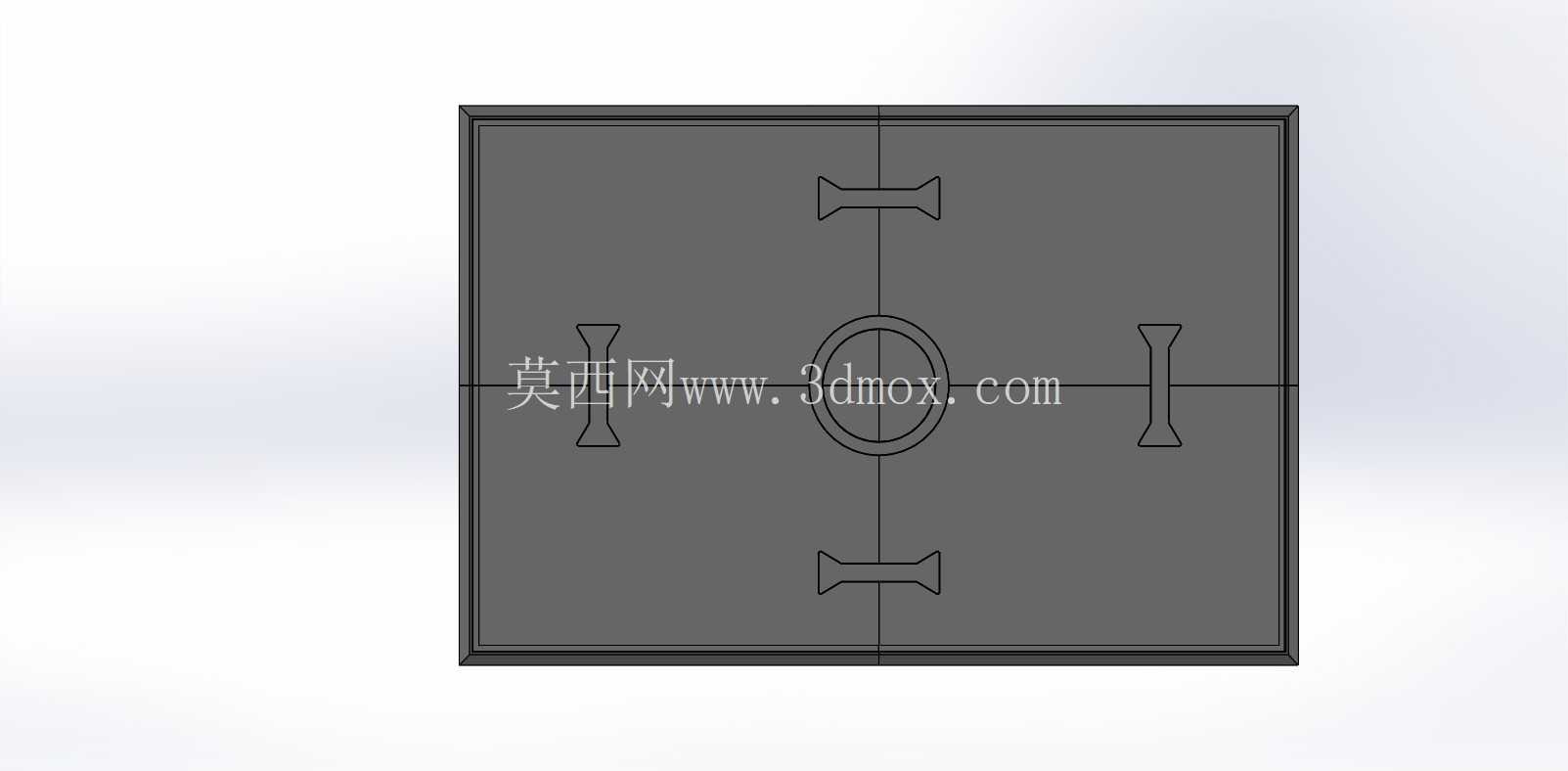

　　从安装边界来看，上下承托板的外形尺寸控制在210x210mm，刚好适配常规桌面级3D打印机的成型幅面，打印时无需拆分零件，一次打印即可完成单块承托板的制作，承托板边缘设计有一圈高度1.2mm的限位凸台，透明围挡可直接嵌入凸台形成的卡槽内，无需额外粘接或紧固件固定，拆装时只需向上提起上承托板即可取出内部展品，日常更换展品、清理内部灰尘的操作十分便捷。结构设计阶段充分考虑了FDM打印的工艺特性，所有打印件均未设置大角度悬空结构，无需添加支撑即可完成打印，打印参数设置上采用5%的填充率即可满足日常展示的承重需求，既不会因为填充过高浪费打印材料、延长制作周期，也不会因为填充过低导致承托板受力翘曲变形；打印速度设置为80%的设备常规速度，PLA耗材打印时喷嘴温度控制在205℃，热床温度设置为60℃，可有效避免打印过程中出现层间剥离、底板翘边的问题，即便是刚接触3D打印的结构设计人员，也能按照参数顺利完成零件制作。

　　实际应用场景中，这款模块化展示结构可覆盖多类使用需求：在结构工程师的日常工作中，可用来放置打印完成的小尺寸手板样件，避免样件长期暴露在空气中落灰，同时透明围挡不会遮挡样件的结构细节，方便团队内部讨论设计方案时直接观察样件；在桌面文创陈列场景中，可用来放置手办、拼装模型等藏品，上下承托板的平面结构可直接粘贴防滑垫，放置在桌面时不会出现滑动，模块化的设计也方便用户根据藏品高度灵活调整围挡高度，无需针对不同藏品单独购买对应尺寸的展示盒；在小型展会的样品展示环节，这类可快速打印制作的展示盒可根据参展样品的尺寸临时调整制作，相比定制亚克力展示盒，制作周期更短，成本也更低，即便展会过程中出现零件损坏，也可现场快速打印替换零件，不影响正常展示。

　　结构细节上，上下承托板的边缘做了0.5mm的圆角处理，避免打印完成后锐边划手，承托板表面做了0.2mm的平面度公差控制，放置展品时不会出现倾斜晃动的问题，中间围挡区域可根据使用需求选择透明PET片、亚克力片等常见透明材料，材料厚度控制在1mm即可嵌入卡槽，用户可根据自身的材料储备灵活选择，无需专门采购特定规格的围挡材料。不同于一体式展示结构的固定尺寸限制，这款模块化设计的核心优势在于零件的通用互换性，用户可根据实际使用需求打印不同尺寸的承托板，搭配不同高度的围挡材料，组合出适配不同尺寸展品的展示结构，闲置时可将上下承托板与围挡拆分收纳，相比一体式展示盒可节省70%以上的收纳空间，对于经常需要制作不同尺寸手板、陈列不同尺寸展品的设计从业者来说，这类结构的实用性远高于传统固定尺寸的展示产品。在结构强度验证阶段，按照推荐参数打印的承托板可承受5kg以内的均匀载荷，放置常规的金属手板、树脂模型、文创藏品都不会出现变形问题，卡槽与透明围挡的配合间隙控制在0.1mm，安装后围挡不会出现松动晃动，同时也不会因为间隙过小导致安装困难，即便是没有装配经验的用户，也能在十几秒内完成整个展示盒的组装。
