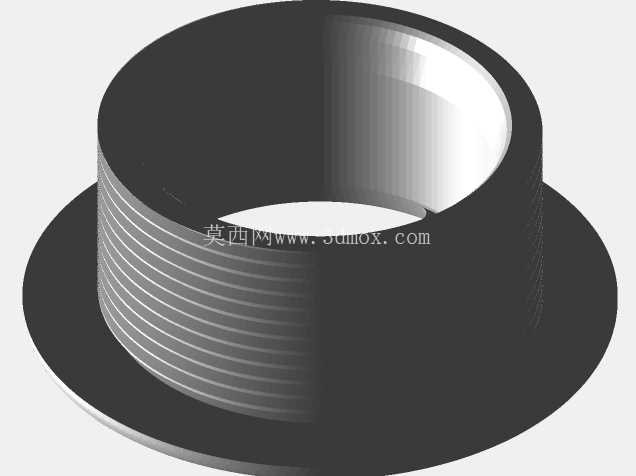

带法兰外螺纹直通连接衬套结构

　　这类带法兰边的外螺纹衬套，在流体管路布设、小型液压回路搭建、气动元件接驳场景里的使用频次极高，不少做设备改造的工程师在处理管路穿板固定、不同通径管路转接的需求时，都会优先选用这类结构的零件，它能同时完成轴向定位与螺纹密封连接，不用额外搭配独立的定位挡圈，能减少装配环节的零件数量，降低现场装配的出错概率。从结构设计逻辑来看，零件主体为空心回转结构，一端延伸出圆盘状法兰边，法兰边的端面做了平整化处理，安装时法兰端面可以直接贴合安装基面，通过法兰的限位作用，避免衬套在螺纹旋紧过程中过度旋入安装孔，同时法兰端面还能承担轴向的载荷传递，当管路内部存在流体压力波动时，法兰面与安装基面的紧密贴合可以抵消部分轴向窜动的力，降低连接位置松脱的风险。主体圆柱段的外表面加工有连续的标准三角螺纹，螺纹段的长度经过匹配设计，刚好适配常规厚度的安装板材，不会出现螺纹旋入过长顶触对侧管路、或是旋入长度不足导致连接强度不够的问题，螺纹的牙型精度按照普通连接级精度控制，既能保证手动旋合的顺畅度，又能在配合生料带、密封胶使用时达到足够的密封效果，避免流体介质从螺纹配合缝隙处渗漏。内孔为等径直通孔，孔壁做了光滑处理，没有多余的台阶或凸起，流体从孔内通过时不会产生明显的流阻，也不会在孔内残留介质杂质，对于输送洁净气体、低粘度液体的管路来说，这种光滑内孔的结构能减少介质输送过程中的压力损失，提升管路系统的运行效率。

　　在安装边界的适配性上，法兰边的外径比螺纹段的大径大出足够的尺寸差，安装时不需要在安装板背面额外加装垫片，法兰自身的接触面积就可以分散压紧力，避免安装时压力过大压损质地较软的安装基面，比如塑料设备外壳、薄铝板安装面这类容易被压变形的部位，用这种带法兰的衬套就能很好地保护基面不受损伤。零件的整体轴向尺寸控制得比较紧凑，不会在安装后突出基面过多，节省设备内部的安装空间，对于内部空间排布紧张的小型自动化设备、便携式气动工具来说，这种紧凑的结构优势非常明显，不用为了避让连接零件额外调整其他元件的安装位置。从实际使用的工况适配来看，这类衬套可以适配多种材质的配对管路，不管是硬塑管路、金属管路还是复合材质管路，只要螺纹规格匹配，都能完成稳定连接，在低压气动回路、常温给排水管路、小型润滑系统油路里都能稳定工作，不需要做特殊的表面处理就能满足常规工况的防锈、防腐蚀要求，如果是用于有弱腐蚀介质的场景，只需要更换对应材质的坯件加工即可，结构本身不需要做调整，通用性极强。

　　建模过程中，回转主体部分通过旋转特征一次性生成基础轮廓，之后再通过螺纹特征生成外螺纹结构，法兰与主体衔接的位置做了小尺寸的圆角过渡，避免直角位置产生应力集中，当零件承受轴向的拉力或是管路振动带来的交变载荷时，圆角过渡的位置不会因为应力集中出现断裂的问题，能有效提升零件的疲劳使用寿命。内孔与外螺纹的同轴度公差按照常规连接零件的精度要求控制，保证安装后衬套的内孔与对接管路的内孔可以保持同轴，不会出现台阶错位影响流体通过，也避免了因为同轴度差导致螺纹旋合时出现别劲、密封失效的问题。法兰端面与衬套轴线的垂直度也做了对应的公差约束，保证安装后法兰面能完全贴紧安装基面，不会出现单侧缝隙导致的密封不严、定位不稳的问题。

　　在现场装配的时候，只需要在安装板上加工出对应尺寸的穿板孔，将衬套的螺纹段穿过安装孔，在螺纹段缠绕密封材料后旋紧对接的管路接头，直到法兰端面完全贴紧安装基面即可完成安装，整个装配过程不需要复杂的专用工具，普通的活动扳手就能完成操作，后期维护拆卸也非常方便，不需要对周边的其他元件做拆解就能单独更换这个衬套，维护成本很低。不少做非标设备设计的工程师在做管路排布设计时，都会把这类零件作为标准连接元件纳入自己的选型库，它的结构简单可靠，加工难度低，不管是批量采购还是单件定制加工都很方便，不会出现因为零件结构复杂导致加工成本过高、供货周期长的问题，能有效缩短设备的整体设计制造周期。
