环保主题概念手型铸造结构件设计

在铸造工艺的结构设计环节，这类手型概念构件的设计逻辑，首先要匹配砂型铸造的拔模斜度要求，所有外伸的指状结构都做了1.5度的同向拔模处理，避免合模、起模过程中出现型砂磕碰掉角的问题，同时相邻指段之间的留缝宽度控制在8mm以上，保证砂芯可以顺利安放且不会出现浇注时的漂芯问题。从实际应用场景来看，这类构件并非直接用于量产工业设备的装配，而是作为环保主题的工业文创铸造样件，可放置于工业展厅、环保主题宣教空间作为具象化展示载体，传递生产环节低碳减排的理念，也可作为铸造工艺实训环节的教学样件，帮助初学者理解异形结构的分型面选择逻辑。

设计过程中，首先确定的是整体安装边界，构件底部的安装基座做了平整化处理，预留了两个M6的沉头安装孔位，孔距为42mm，可直接固定在标准展架的安装平面上，不需要额外设计转接支架，整体外轮廓的最大包络尺寸控制在120mm*60mm*50mm范围内，既保证手型的识别度，又不会因为尺寸过大导致铸造时出现壁厚不均的缩孔问题。壁厚设计上，所有实体结构的壁厚均匀控制在6mm，没有出现突变的厚大截面，从根源上减少浇注后冷却过程中的内应力集中，降低铸件开裂的风险，指段末端的圆角统一做了R2的过渡处理，避免尖锐棱角在浇注时出现浇不足的缺陷，同时也能避免后续搬运、展示过程中出现锐边划伤的问题。

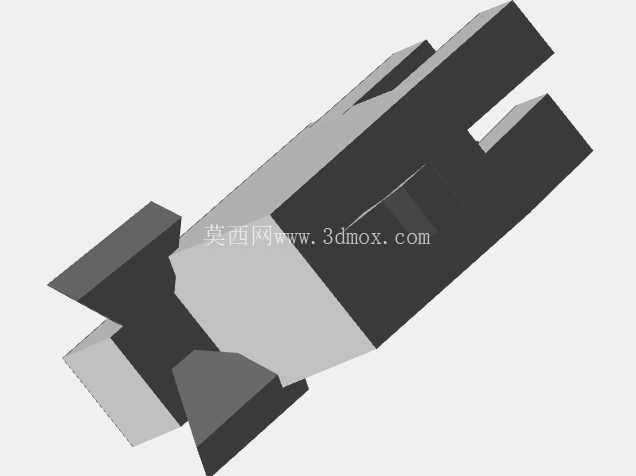

从结构功能来看，手型的握持姿态做了简化的块面化处理，没有做过多的曲面细节，一方面是适配STL格式的快速成型打样需求，在3D打印母模时可以减少支撑材料的使用，降低母模制作成本；另一方面块面化的结构在砂型翻制时，型砂的紧实度更容易控制，不会因为曲面凹陷过深导致型砂填充不实。分型面选择在构件的最大截面处，也就是手掌结构的中间位置，上下模的贴合面没有复杂的锁扣结构，只做了简单的定位止口，降低模具加工的难度，适合小批量的手工造型生产。

在实际铸造生产的适配性上，这类结构可以适配灰铸铁、铸铝两种常用的铸造材质，如果是做展示用途，优先选择铸铝材质，后续表面做喷砂氧化处理，质感细腻且重量较轻，安装固定时的负载更小；如果是做工艺实训的敲模样件，可以选择灰铸铁材质，成本更低且能让实训人员直观感受到铸铁件的浇注、清整流程。构件上没有设计额外的管路、走线通道，因为其本身不承担动力传输、介质导通的功能，所有结构都服务于造型表达与铸造工艺可行性，手掌部分的块面错落设计，在光影下会形成自然的明暗层次，不需要额外做表面雕刻就能有足够的视觉辨识度。

设计时也考虑了后续的机加工余量，底部安装面预留了0.8mm的铣削余量，安装孔位预留了1mm的钻孔余量，铸件清整后只需要简单的铣面、钻孔工序就能完成最终装配，不需要复杂的多轴加工，进一步降低了小批量生产的成本。相邻指段之间的间隙在设计时就考虑了砂轮打磨的操作空间，清整飞边时可以直接用直磨机伸入间隙处理，不会出现打磨不到的死角。整体结构没有倒扣结构，所有特征都沿着拔模方向延伸，不需要设计额外的活块或者侧抽芯结构，极大简化了模具的结构复杂度，即使是经验不足的造型人员也能顺利完成合模操作，减少因模具结构复杂导致的铸件废品率。
