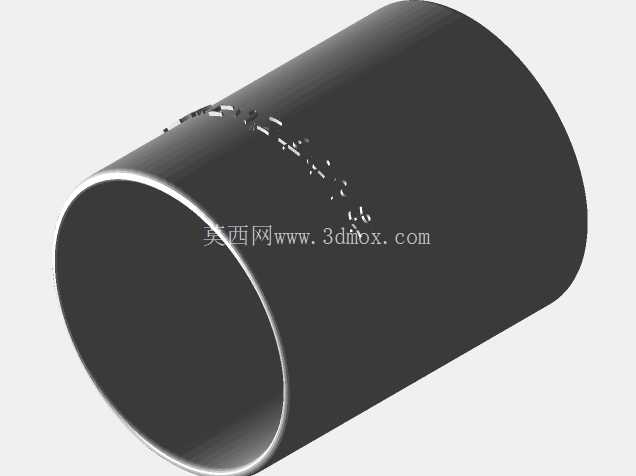

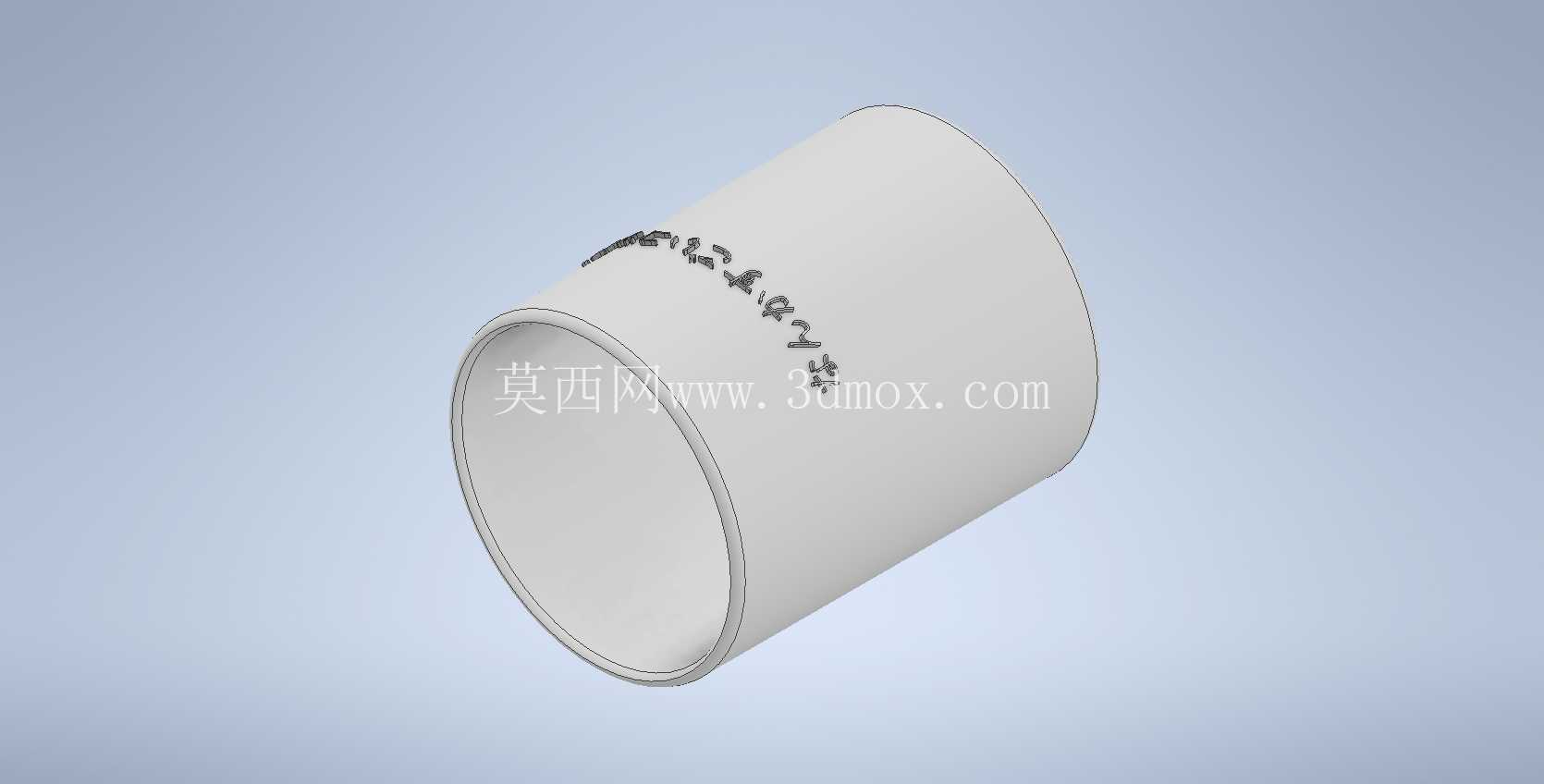

带表面刻字的薄壁圆筒类铸造构件

在中小批量铸件的生产场景里，这类薄壁圆筒构件的三维数模是铸造工艺排布的核心依据，不同于标准无缝钢管的统一规格，定制化的圆筒铸件往往需要匹配特定设备的腔体安装空间，数模阶段就要把后续机加工的余量、拔模斜度、壁厚均匀性全部校核到位，避免后续浇注时出现冷隔、缩松这类常见缺陷。从实际应用场景看，这类带表面标识的圆筒件常作为流体管路的过渡衬套、小型设备的外壳防护套、或是工艺装备里的定位衬筒使用，不同场景下对壁厚的公差要求差异较大，作为流体衬套使用时，内壁的圆度公差需要控制在较小范围，避免介质输送时出现紊流，而作为防护外壳使用时，更侧重外壁的标识清晰度与整体的抗变形能力。

设计这类构件时，首先要确认安装边界的尺寸约束，圆筒的外径需要匹配安装座的内孔公差，轴向长度要避开相邻部件的运动干涉范围，内壁的直径要根据内部穿过的轴件或是流通的介质流量来确定，很多新手建模时容易忽略铸造拔模的角度，直接做成等直径的直筒，实际开模时会出现起模困难，甚至拉坏砂型的问题，所以在数模构建阶段，就要沿着起模方向设置合理的斜度，通常根据铸件的材质和长度，斜度控制在0.5度到1.5度之间，同时要保证壁厚的均匀性，避免局部壁厚差过大导致浇注后冷却速度不一致，产生应力变形。

表面的刻字设计也有对应的工艺考量，刻字的深度不能过深，否则会在刻字位置形成热节，导致浇注后出现缩孔，也不能过浅，否则后续喷砂、抛丸处理后标识会变得模糊，通常刻字的深度控制在0.3到0.8毫米之间，字体的笔画宽度也要匹配铸造的最小成型壁厚，避免笔画太细导致浇注时金属液填充不足，出现断笔的问题。从结构特性上看，这类薄壁圆筒的刚性相对较弱，在工艺设计阶段还要考虑后续机加工的装夹方式，数模上可以预留对应的工艺夹头位置，或是在端面设置微小的工艺凸台，方便装夹找正，加工完成后再将工艺余量去除，不影响最终的装配尺寸。

实际生产验证阶段，这类铸件的浇注系统设计也和数模结构直接相关，通常采用底注式浇注，让金属液从圆筒的一端平稳填充型腔，避免金属液直接冲刷型壁导致砂粒脱落，形成夹砂缺陷，同时在圆筒的最高位置设置排气冒口，排出型腔内部的空气，避免出现浇不足的问题。和机加工成型的圆筒件相比，铸造方式生产的这类构件可以更方便的集成表面标识、局部凸台等结构，不需要后续额外的雕刻或是焊接工序，在中小批量生产时的综合成本更低，生产周期更短，尤其适合对成本敏感、结构有定制化需求的设备配套场景。建模过程中还要注意端面的倒角处理，不仅是为了去除锐边，也是为了装配时的导向方便，避免安装时锐边刮伤配合件的表面，内壁与端面的交接位置要设置合理的圆角，减少应力集中，提升构件在受径向载荷时的结构强度，避免使用过程中在交接位置出现开裂问题。
