可互锁组装式大猩猩造型互动玩具结构

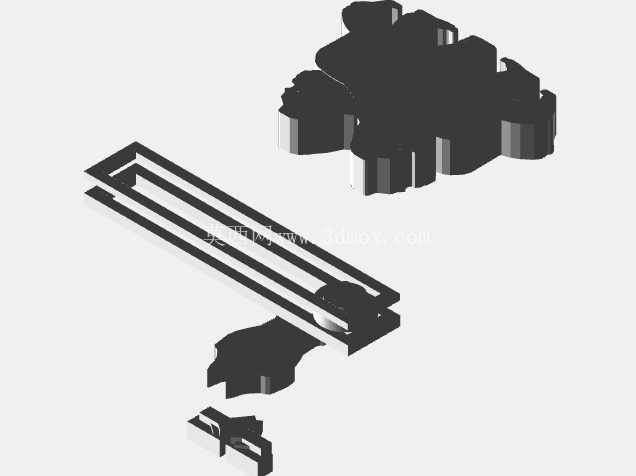

这款互动玩具结构的设计，最初是面向桌面级熔融沉积成型3D打印的民用消费场景做的适配，同时也可通过硅溶胶熔模铸造工艺做小批量金属材质的文创周边生产，适配潮玩手办、儿童益智教具、随身挂饰三类核心应用场景。做结构设计的时候，首先考虑的是终端用户的组装门槛，整个结构拆分为两个大猩猩造型端件与中间连接杆件，所有配合面都做了0.2mm的间隙预留，不管是PLA、ABS材质的FDM打印件，还是失蜡铸造得到的锌合金、铝合金铸件，都不需要额外做打磨修配，直接靠卡扣结构就能完成互锁装配，不需要额外添加粘合剂，也不需要额外的紧固件，普通用户拿到打印或铸造完成的零件，只需要对准卡扣位置按压到位就能完成组装，整个装配过程不超过30秒，不需要具备专业的机械装配知识。

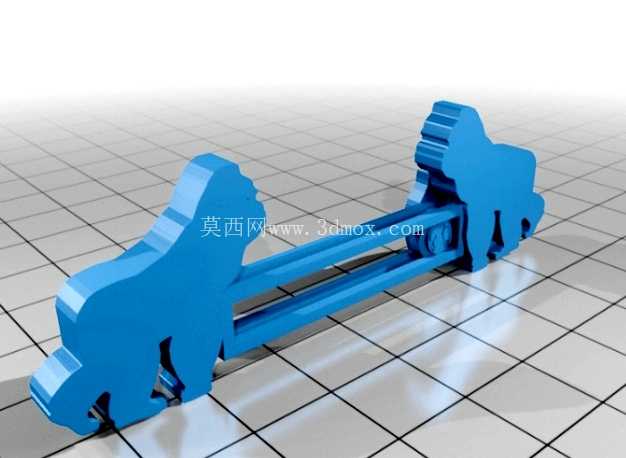

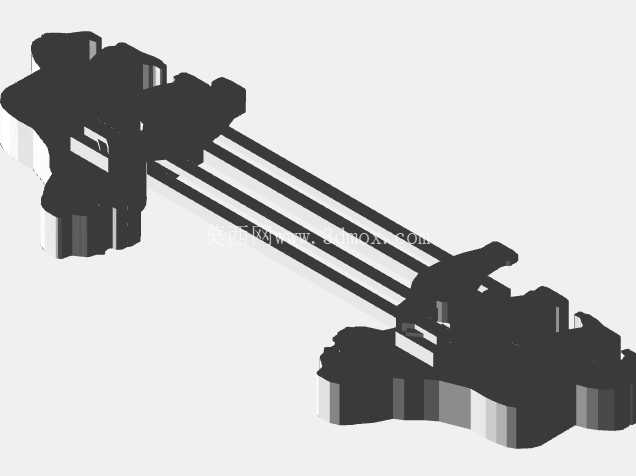

从功能特性来看，两端的大猩猩造型采用了侧姿坐立的轮廓提取，把大猩猩的肢体轮廓做了扁平化的剪影处理，既保留了动物的识别特征，又把所有的外轮廓都做了R1以上的圆角过渡，没有尖锐的棱角，作为儿童玩具使用的时候不会出现划伤风险；中间的双平行连接杆结构，既保证了整体的结构强度，又在两个端件之间预留了足够的穿绳空间，作为钥匙扣使用的时候，可以直接把钥匙环从两根杆件的间隙中穿入，不需要额外设计挂孔结构，同时双杆结构也避免了单杆结构容易出现的扭转断裂问题，哪怕是用壁厚1.2mm的PLA材质打印，整体的抗弯折强度也能满足日常随身挂饰的使用需求，正常揣在口袋里挤压、磕碰都不会出现断裂。

设计过程中特意做了无支撑的打印适配，所有的悬空面角度都控制在45度以上，不管是正向摆放还是侧向摆放打印，都不需要添加任何支撑结构，打印完成之后只需要去掉底部的 raft 或者裙边就能直接使用，不需要做支撑拆除后的打磨处理，能有效降低打印的材料损耗和后处理成本，哪怕是入门级的桌面3D打印机用户，也能一次打印成功，不会出现支撑残留导致的外观瑕疵。如果是采用铸造工艺生产的话，这个无支撑的结构设计也能简化模具的抽芯结构，模具只需要做上下两个分型面就能完成所有结构的成型，不需要额外做侧向抽芯结构，能有效降低模具的加工成本，也能减少铸件的飞边产生，降低后续的抛光打磨工作量。

从安装边界和尺寸适配来看，整个结构组装完成之后的整体长度控制在120mm以内，大猩猩端件的最大轮廓高度控制在35mm，厚度控制在8mm，不管是作为桌面小摆件摆放，还是作为钥匙扣挂在随身的钥匙串上，都不会出现尺寸过大导致的剐蹭问题；卡扣配合的位置做了1mm的倒扣量，装配完成之后两个端件和连接杆之间不会出现松脱，哪怕是反复拆装100次以上，倒扣位置的磨损量也不会导致配合失效，同时如果需要拆解更换部件的话，只需要用平口螺丝刀轻轻撬动卡扣位置就能完成拆卸，不会对零件本身造成损坏。

在实际的场景适配中，作为儿童益智教具使用的时候，这个结构可以让儿童直观理解卡扣互锁的机械原理，组装过程能锻炼儿童的手眼协调能力，整体圆润的造型也符合儿童玩具的安全标准；作为文创摆件使用的时候，可以通过更换不同的打印耗材颜色，或者铸造后做不同的表面处理，比如阳极氧化、喷漆、电镀，来适配不同的文创IP定制需求；作为随身钥匙扣使用的时候，扁平化的造型不会在口袋里凸起硌腿，大猩猩的造型也具备足够的辨识度，能满足年轻消费群体的个性化装饰需求。整个结构的壁厚设计做了均匀化处理，所有位置的壁厚差都控制在0.5mm以内，不管是3D打印还是铸造生产，都不会因为壁厚不均导致的收缩变形问题，能有效提升成品的合格率，打印的时候层高设置为0.2mm就能清晰还原大猩猩轮廓的细节特征，不需要更高的打印精度就能获得不错的外观效果，能有效缩短打印时间，降低单件的生产成本。
