塞尔达传说守护剑配套环形结构零件

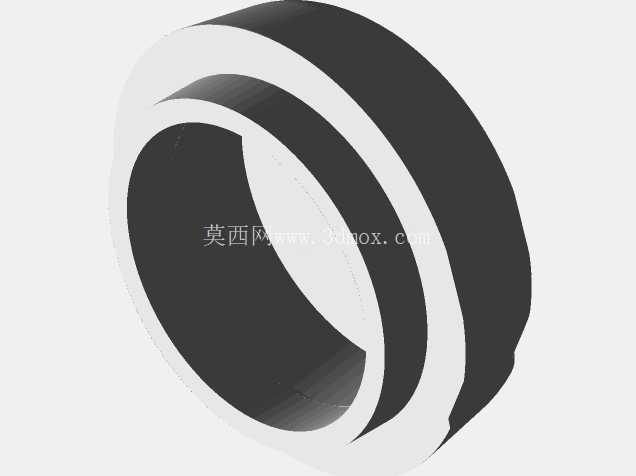

　　该环形结构件是守护剑道具拆分制作中的核心配套零件，主要应用于游戏IP实体道具复刻、文创周边手办装配、影视道具实物制作等场景，作为守护剑剑柄与剑身衔接位置的衬套类结构存在，承担着定位、限位以及外观过渡的多重作用。从实际装配需求来看，该零件的内孔需要与剑身根部的圆柱段形成间隙配合，保证装配后无明显晃量，同时外圆需要匹配剑柄握持段的内槽尺寸，实现两者的无缝贴合，避免道具组装后出现拼接缝隙影响外观还原度。设计过程中优先考虑了环形件的壁厚均匀性，整个环体的壁厚偏差控制在0.2mm以内，既避免了铸造过程中因壁厚差过大产生的缩孔、冷隔缺陷，也保证了零件自身的结构强度，在道具日常握持、展示过程中不会出现受力断裂的问题。

　　零件的端面做了微小的倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面倒角的角度与相邻零件的坡口角度完全匹配，拼接后可以形成自然的过渡弧面，还原原作道具的外观线条。从安装边界来看，该零件的轴向长度需要严格匹配剑柄与剑身衔接处的预留间隙，轴向尺寸公差控制在±0.1mm，装配后既不会因为尺寸过长导致剑柄与剑身无法完全合拢，也不会因为尺寸过短出现轴向窜动的问题。内孔的尺寸设计参考了剑身根部的定位轴直径，采用H7的公差等级，装配时可以实现轻压入配合，不需要额外的粘接剂就可以实现初步固定，后续如果需要拆分维护也可以顺利拆卸，不会损坏零件本身。

　　外圆的表面弧度与剑柄握持部分的内曲面完全贴合，装配后外圆表面与剑柄外表面保持齐平，没有凸起或者凹陷，保证握持时的手感顺滑，不会出现硌手的问题。在结构设计上，该环形件没有设置额外的卡扣或者螺纹结构，完全依靠圆柱面的配合摩擦力实现固定，简化了零件的结构，降低了铸造生产的难度，同时也减少了装配工序，提升了道具整体的组装效率。考虑到道具制作过程中可能会进行表面喷漆、做旧等后处理工序，零件的表面没有设置复杂的纹理或者凹槽，整体为光滑的环形曲面，方便后续进行打磨、上色等操作，也避免了凹槽内残留漆料影响最终的外观效果。

　　零件的材质适配性较广，既可以采用锌合金通过铸造工艺批量生产，用于量产版周边道具的制作，也可以采用光敏树脂通过3D打印制作小批量的定制款道具，不同工艺下的零件尺寸偏差都可以控制在装配允许的范围内，不需要额外进行二次加工就可以直接使用。从实际使用场景出发，该零件除了用于道具装配之外，也可以作为单独的结构件用于其他环形衬套需求的文创产品制作，其均匀的壁厚、规整的环形结构具备一定的通用适配性，在同类型的管状、杆状道具的衔接位置都可以通过调整尺寸参数后复用该结构设计思路。设计时还考虑了零件的脱模便利性，环形件的内外壁都设置了微小的脱模斜度，斜度控制在1°以内，既不会影响零件的装配尺寸精度，也可以保证铸造或者3D打印过程中零件可以顺利脱模，不会出现粘模、拉裂等生产缺陷。零件的两个端面都做了平面度要求，平面度公差控制在0.05mm以内，保证装配时端面与相邻零件的端面可以完全贴合，不会出现倾斜导致的装配错位问题。
