AK系列枪械塑料上护手结构三维建模

本次建模的塑料上护手，属于轻武器枪械外部握持防护组件，主要适配AK系列步枪及其衍生型号，在实际使用场景中，承担隔绝枪管传导热量、为射手提供稳定握持依托、保护枪管上方附属结构不受外力磕碰损伤的核心作用。在实际作战与训练场景中，射手持续射击后枪管温度会快速升高至百摄氏度以上，若无护手结构阻隔，极易造成射手握持部位烫伤，同时护手的结构形态直接影响据枪稳定性，对射击精度存在间接影响。

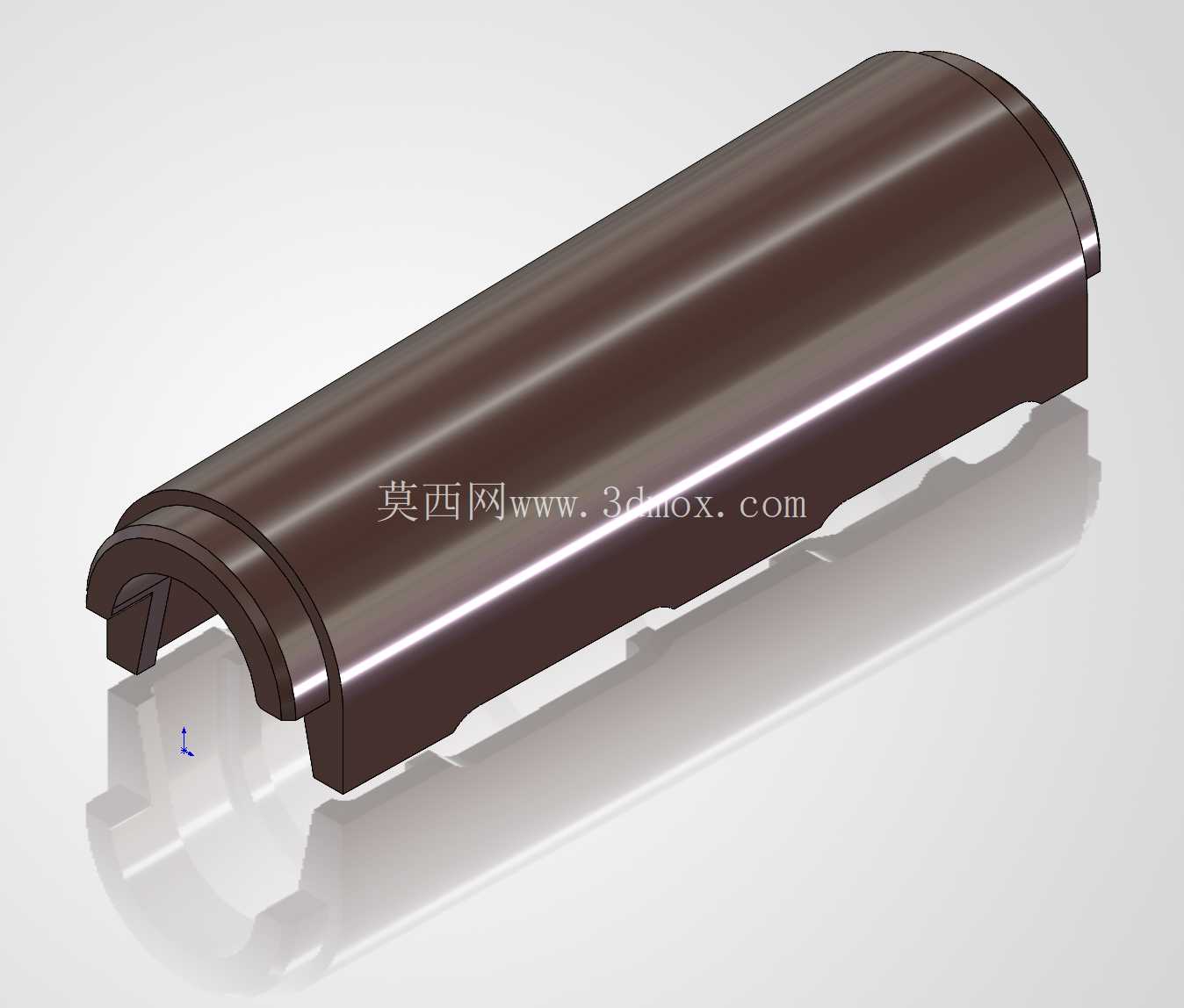

从功能特性层面看，该塑料上护手采用半包覆式弧形结构设计，整体沿枪管轴向布置，下半部分开放适配枪管与导气组件的安装空间，上表面为光滑圆弧过渡形态，匹配射手据枪时手掌虎口与掌心的贴合弧度，减少长时间握持的硌压感。材质选用工程塑料材质，相较传统木质护手具备更好的抗潮、抗形变能力，在湿热丛林环境下不会出现木材膨胀、开裂、霉变的问题，同时重量更轻，能够有效降低枪械整体负重，提升携行便利性。结构上未设计额外的加强筋外凸结构，避免棱角部位勾挂衣物、装具，提升战术动作的流畅性，同时外表面做亚光处理，避免强光环境下反光暴露射手位置。

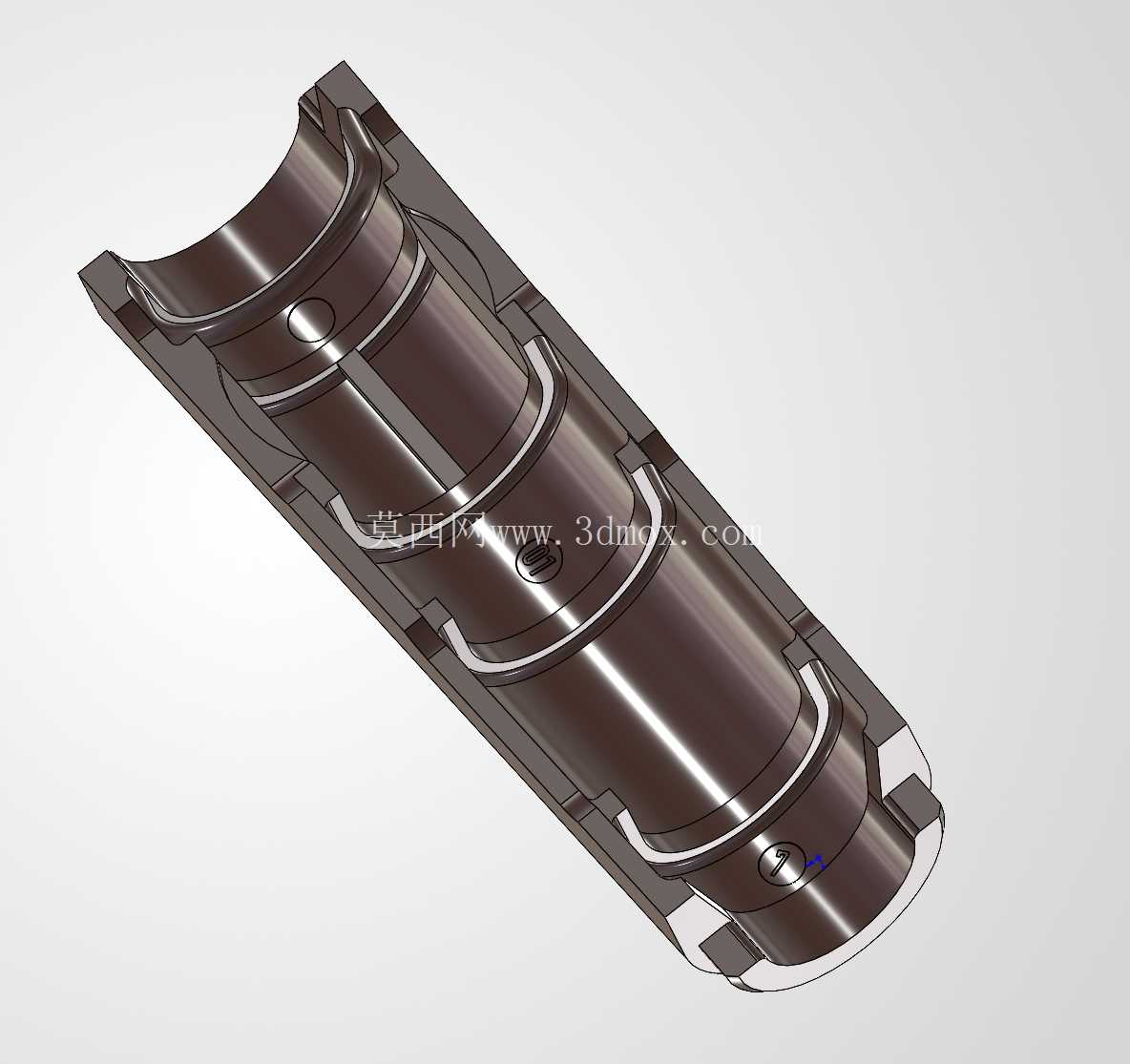

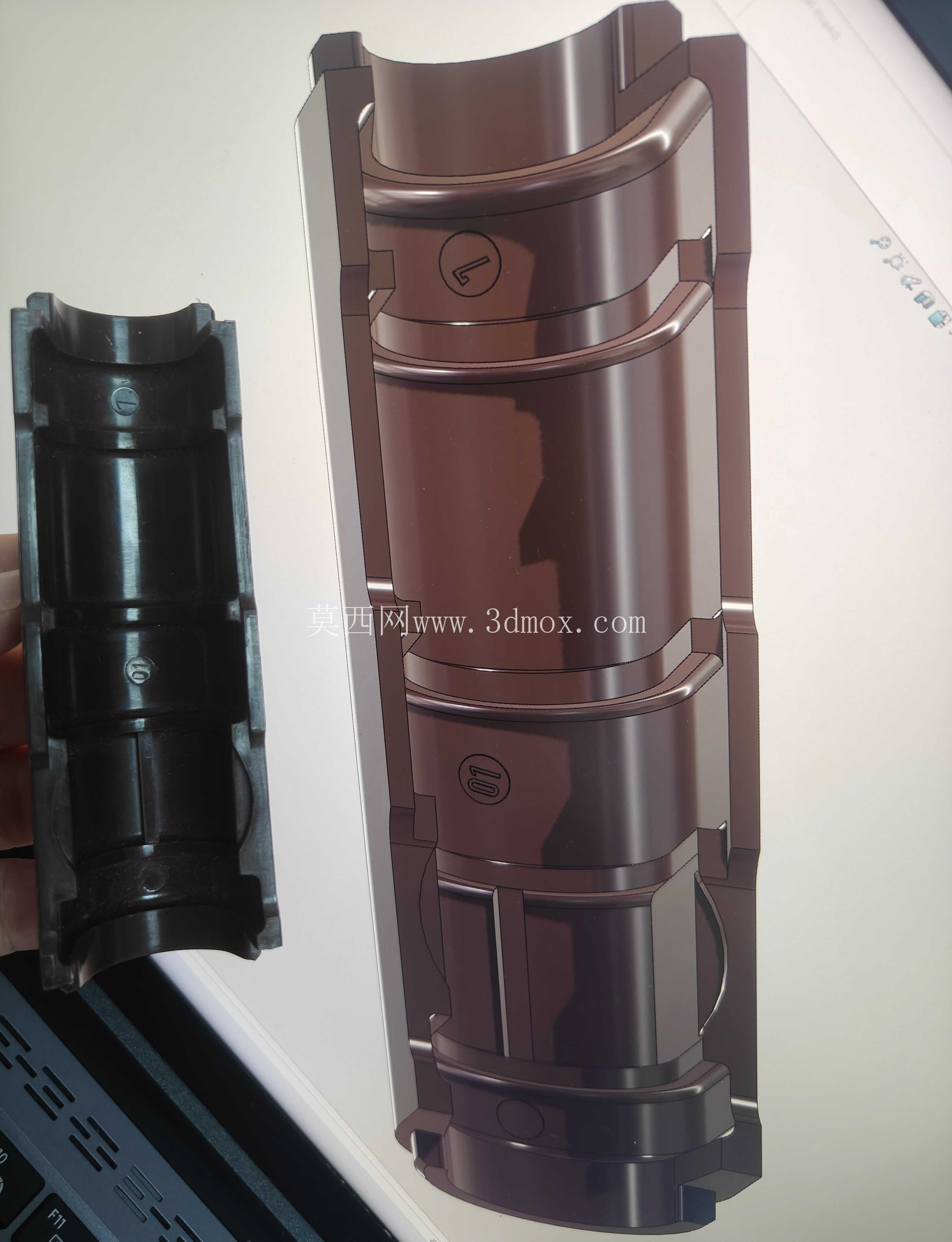

设计思路层面，建模过程中严格遵循实物的装配边界约束，护手内侧的弧形卡槽尺寸完全匹配枪管节套与上护盖的固定卡扣位置，安装时可直接沿枪管轴向推入到位，通过前端的定位凸台与后端的卡扣结构实现轴向与径向的完全固定，射击过程中不会出现窜动、松脱问题。建模时重点还原了护手两端的过渡圆角结构，避免应力集中导致的低温环境下磕碰碎裂问题，同时对壁厚做了均匀化处理，整体壁厚保持在2.5mm-3mm区间，既保证结构强度满足日常使用中的磕碰、跌落要求，又尽可能控制组件重量，避免不必要的重量增加影响枪械重心平衡。需要注意的是，建模过程中未还原加强筋附近的收缩形变特征，因为实际注塑生产中该位置的收缩痕属于工艺缺陷，在成品装配后会被内部组件遮挡，不会影响外部装配与使用性能，因此建模时做了理想化的平整处理，方便后续的装配干涉检查与工程图输出。

从外形尺寸与安装边界来看，该护手整体轴向长度适配AK系列步枪枪管前段到导气箍后方的安装区间，最大外圆弧直径不超过枪管上方的瞄准基线高度，不会遮挡机械瞄具的瞄准视线，两侧的突出宽度控制在32mm以内，与下护手的宽度保持一致，保证握持时上下护手过渡平滑无台阶。安装时不需要额外的固定销钉，依靠自身的弹性卡扣与枪管、下护手的配合结构即可实现固定，拆解维护时可直接徒手拆卸，不需要额外工具，提升野战条件下的维护保养效率。在实际工程应用中，该类塑料护手的建模需要重点关注与周边组件的配合间隙，预留0.2mm-0.3mm的装配间隙，避免温度变化导致的塑料件形变引发装配卡滞，同时与枪管接触的位置需要预留1mm以上的隔热间隙，减少枪管热量向护手的传导，降低护手表面温度，提升握持舒适度。
