互锁式过渡引脚连接结构件

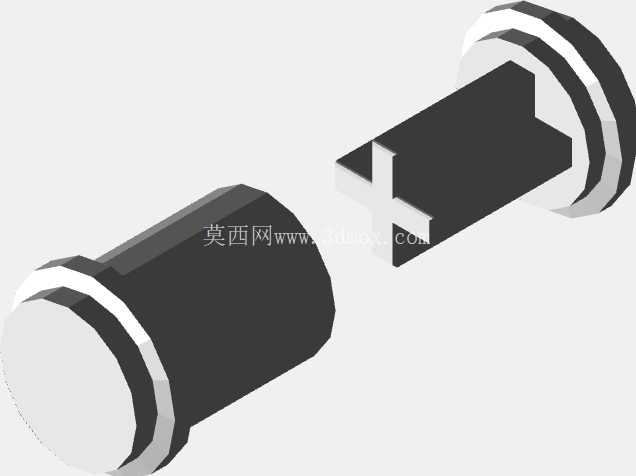

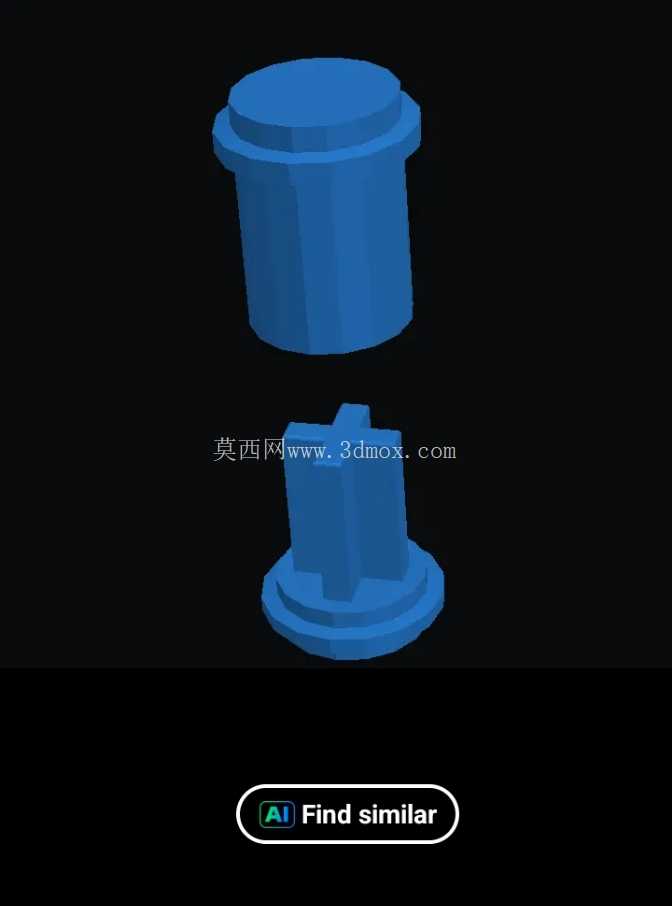

　　从设计思路来看，整个结构没有复杂的曲面特征，所有棱边都做了适配3D打印的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时上下部件的配合公差控制在0.2mm的间隙范围内，既保证按压组装时的顺畅度，又不会因为间隙过大出现组装后晃动的问题。上部柱体的顶部凸缘直径比柱身大3mm，形成一圈限位台阶，当上部部件插入下部基座到位后，凸缘会贴合基座顶面，实现轴向的安装定位，不需要额外调整安装深度，组装容错率很高。下部基座的插槽做了对称的防呆设计，非对应角度无法插入，能避免组装时出现方向装反的问题，哪怕是没有机械组装经验的新手，也能快速完成正确装配。在小型机械结构的快速组装、教学演示场景中，这类互锁式过渡连接结构的应用频次一直不低，尤其是面向青少年机械科普、3D打印创客实践的场景里，不需要额外紧固件就能完成稳固拼接的结构，能大幅降低组装门槛，减少零散配件丢失的概率。这套结构分为上下两个互锁部件，上部为带限位凸缘的柱体结构，下部为带定位插槽的基座结构，二者通过几何形状的咬合实现锁紧，不需要螺丝、卡扣等额外连接件，组装时仅需将上部柱体对准下部基座的插槽按压到位，依靠结构自身的形位配合就能实现牢固连接，不会出现松脱、错位的问题。

　　在实际应用中，这类结构可以作为模块化机械搭建的过渡连接节点，用来连接不同尺寸的杆件、面板类零件，也可以作为小型教具的拼接单元，用来演示机械互锁的基本原理，帮助初学者理解无紧固件连接的设计逻辑。针对3D打印的工艺特性，整个结构的悬垂角度都控制在45度以内，打印时仅需在插槽内部的少量悬垂位置添加支撑，不会产生大量的支撑耗材浪费，拆除支撑后也不会在配合面留下明显的支撑痕迹，不需要额外的打磨处理就能直接组装使用。结构的所有壁厚都均匀设置为2mm，既保证了组装后的结构强度，不会因为日常拿取、拼接操作出现断裂，又不会因为壁厚过大导致打印时间过长、耗材用量过多。

　　从安装边界来看，下部基座的底部为平整的法兰面，可以通过胶水或者双面胶固定在基板、面板表面，作为固定连接座使用，上部柱体的顶部也预留了平面安装位，可以粘接其他功能零件，拓展整个结构的使用场景。在机械教学场景中，这套结构可以用来讲解公差配合、形位定位、互锁结构的相关知识点，学生可以直接通过打印、组装的实操过程，理解不同配合间隙对组装手感和连接强度的影响，比单纯的课本理论讲解更有实操参考价值。在创客DIY场景中，这类互锁结构可以作为快速搭建原型的标准连接单元，不需要额外准备螺丝、螺母等紧固件，就能快速完成小型原型机的框架搭建，大幅缩短原型验证的周期。

　　结构的两个部件都没有倒扣、侧凹等需要拆件打印的特征，普通的FDM3D打印机不需要特殊的打印参数，使用常规的PLA或者ABS耗材就能直接打印成型，打印完成后去除少量支撑即可使用，对打印设备的要求很低，入门级的桌面3D打印机就能完成生产。在结构强度验证方面，组装完成后的连接结构可以承受5N的轴向拉力不会松脱，能够满足小型教具、创客原型的日常使用强度需求，如果需要更高的连接强度，只需要在配合面涂抹少量的丙酮（针对ABS耗材）或者胶水，就能实现永久性的固定连接。整个结构的外形没有尖锐的棱角，所有外露的边都做了R1的圆角处理，使用过程中不会划伤手部，也适合作为青少年科技实践活动的制作零件，不需要额外的安全防护处理。
