带球形端头阶梯轴类铸造零件结构

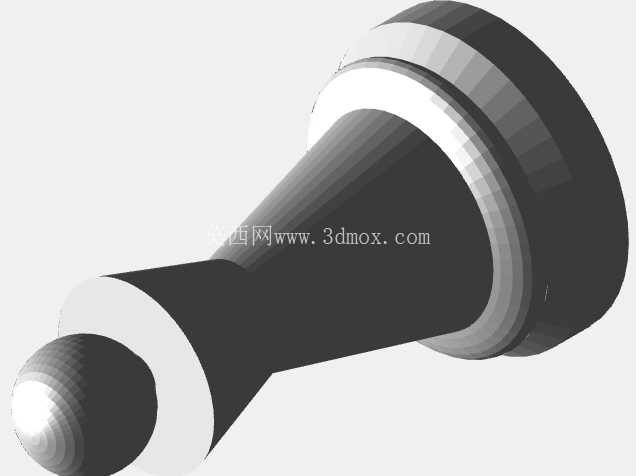

这类带球形端头的阶梯轴类构件，常应用在需要球面铰接配合的传动、定位场景中，比如轻工设备的连杆铰接端、工装夹具的定位销轴、小型液压支路的顶推端头，依靠端头球面的自适应贴合特性，抵消装配过程中存在的小角度偏斜误差，避免刚性轴类配合出现的卡滞、局部应力集中问题。从结构设计逻辑来看，构件采用三段式变径布局，最外侧的大直径法兰端作为安装限位基准，中间的锥度过渡段承担载荷传递的缓冲作用，最前端的球形端头作为工作配合面，各段之间的衔接处均做了圆弧过渡处理，没有尖锐棱角，既符合铸造工艺的拔模要求，减少铸造过程中应力集中导致的冷裂、缩松缺陷，也能在后续机加工环节减少刀具的接刀痕迹，降低精加工的走刀难度。

在实际安装适配层面，大直径法兰端的端面为平面结构，可直接贴合设备安装座的基准面，通过法兰周向的均布孔位完成螺栓锁紧，安装时不需要额外加工定位沉台，降低配套安装座的加工精度要求；中间锥段的锥度取值经过受力校核，在承受轴向推压力时，锥面可将部分轴向载荷分解为径向分力，分散法兰端面的承压负荷，避免长期交变载荷下法兰连接螺栓出现疲劳断裂。前端球形端头的球面粗糙度要求较高，铸造完成后需要经过球面磨削工序，保证与配合球窝的接触面积不低于整个球面的百分之七十，防止局部接触应力过大导致球面过早磨损，出现配合间隙超差的问题。

从铸造工艺适配性来看，整个构件的壁厚变化均匀，没有出现壁厚突变的区域，大直径法兰端的厚度与中间锥段的壁厚差值控制在合理范围内，铸造时金属液的充型流程顺畅，不会出现局部卷气、冷隔的缺陷；球形端头作为壁厚相对较大的区域，在铸造工艺排布时会在端头对应位置设置补缩冒口，保证金属液凝固过程中的补缩通道顺畅，避免球头内部出现缩孔缺陷，影响构件的整体结构强度。构件的整体轴向尺寸控制在常规小型铸造零件的加工范围内，不需要额外定制大型砂箱，适配常规的小型砂型铸造生产线，批量生产时的工艺成熟度高，成品率稳定。

在实际工况使用中，这类构件承受的载荷多为周期性的轴向推压与小角度摆动，因此材质选择上多采用中碳铸钢，经过调质处理后获得足够的芯部韧性与表面硬度，既可以承受摆动过程中的摩擦磨损，也能承受突发的冲击载荷不会发生断裂。设计过程中需要重点校核锥段与法兰衔接处的疲劳强度，该位置是整个构件的应力集中区域，在长期交变载荷下最容易出现疲劳裂纹，因此过渡圆角的取值不能过小，同时铸造后需要对该位置进行表面抛丸强化处理，引入表面压应力，提升构件的疲劳寿命。另外球形端头与球窝的配合间隙需要控制在合理区间，间隙过大会导致铰接过程中出现冲击异响，间隙过小则会在热胀冷缩时出现卡滞，无法实现自适应偏摆的功能。

这类构件的三维建模过程中，需要重点保证各段衔接处的曲率连续，不能出现建模面的折边、缝隙，否则在后续铸造模流分析时会出现应力计算失真，无法准确预判铸造缺陷的位置；球形端头的球心位置需要与构件的整体轴线重合，偏心量控制在机加工允许的公差范围内，否则装配后会出现偏载，导致配合面单侧磨损过快。法兰端的安装孔位需要与安装座的孔位严格对应，建模时需要按照安装基准标注孔位的位置度公差，避免加工后出现安装错位的问题。
