1X1规格乐高拼接基础底板结构

在积木类拼装结构的设计体系里，1X1规格的基础底板属于整个拼接系统里最小单元的承载连接件，很多刚接触积木结构设计的从业者往往会忽略这类最小单元的参数精度，实际上这类基础件的公差控制直接决定了大尺寸拼装结构的整体稳定性。从实际应用场景来看，这类1X1底板并不只是作为儿童拼装玩具的基础零件存在，在工业领域的快速原型验证、模块化工装搭建、教学演示结构的快速拼接场景里，这类标准化的小尺寸底板也常被用作最小单元的连接载体，比如在桌面级小型自动化演示台的搭建中，就可以通过这类标准接口的底板快速固定微型传感器、小型执行元件的安装位，不需要额外加工定制安装孔位，大幅缩短原型搭建的周期。

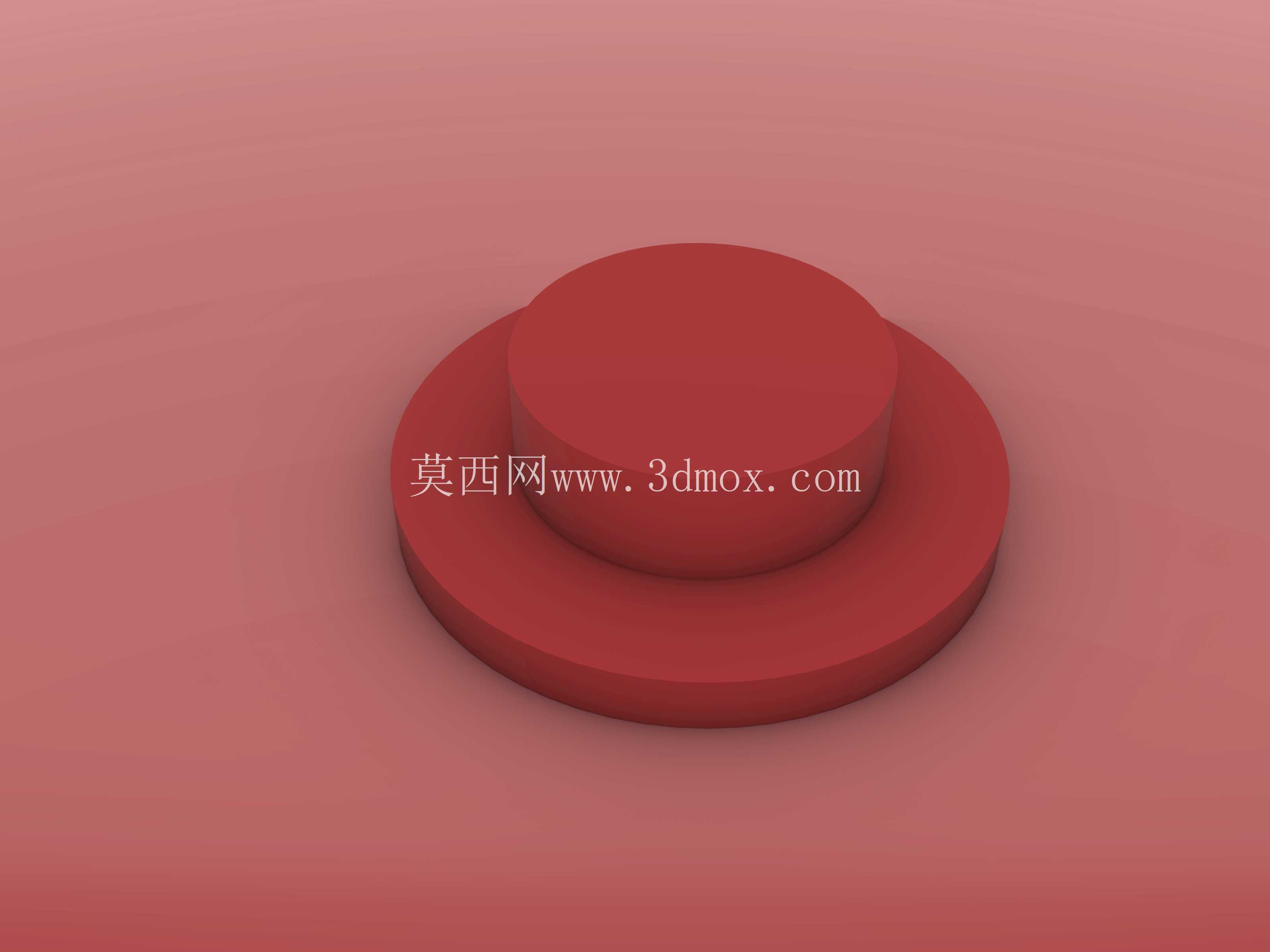

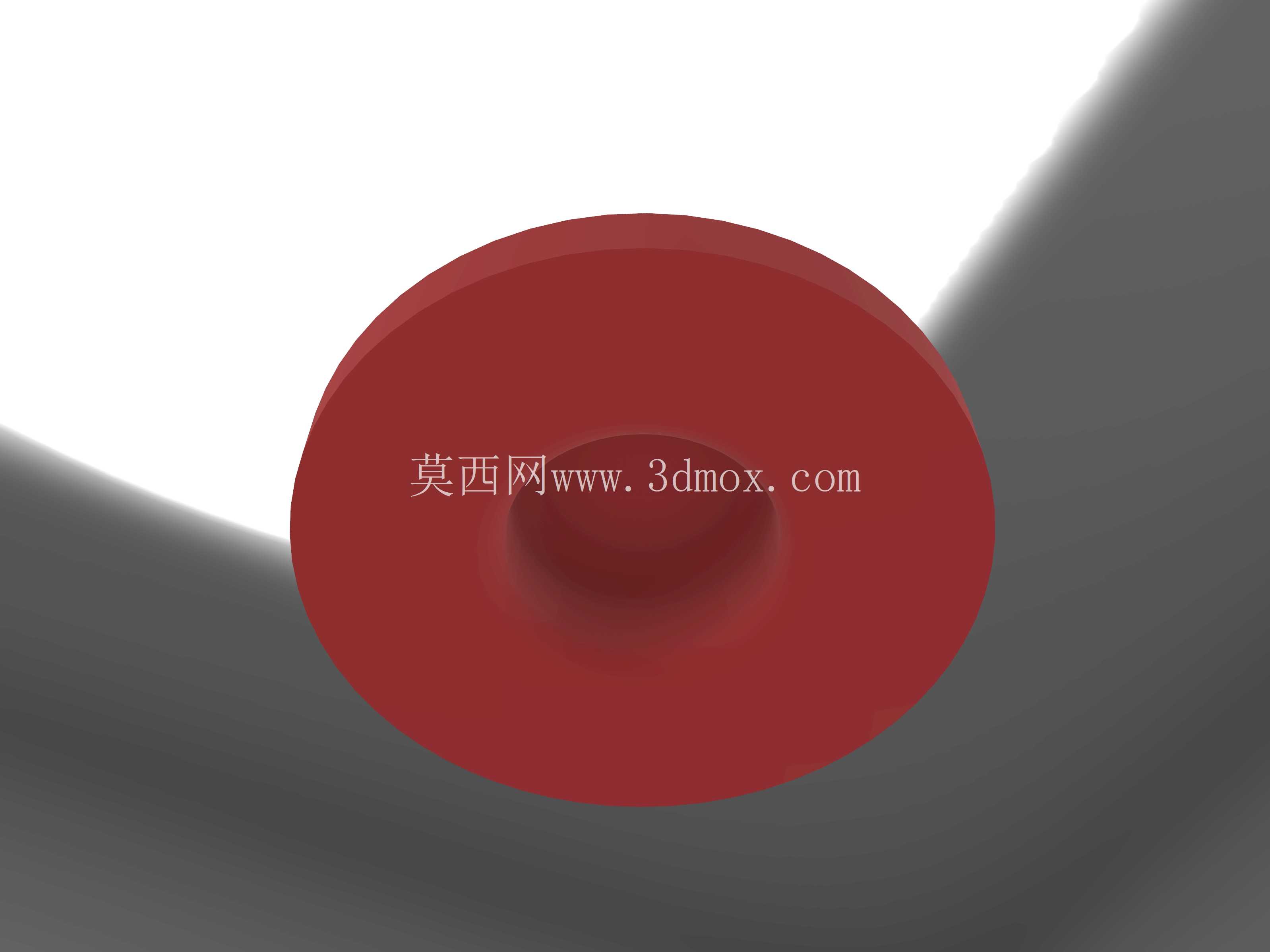

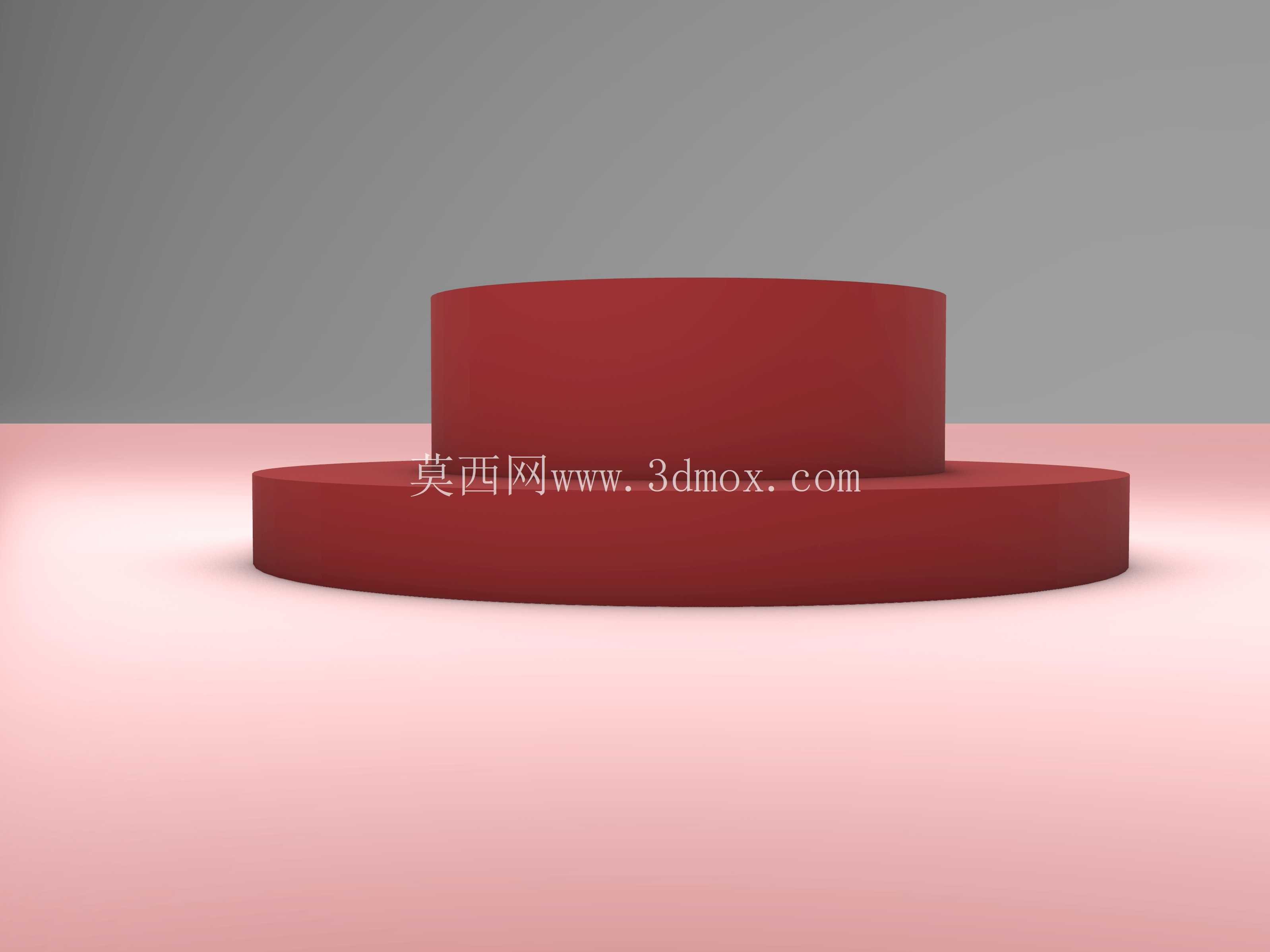

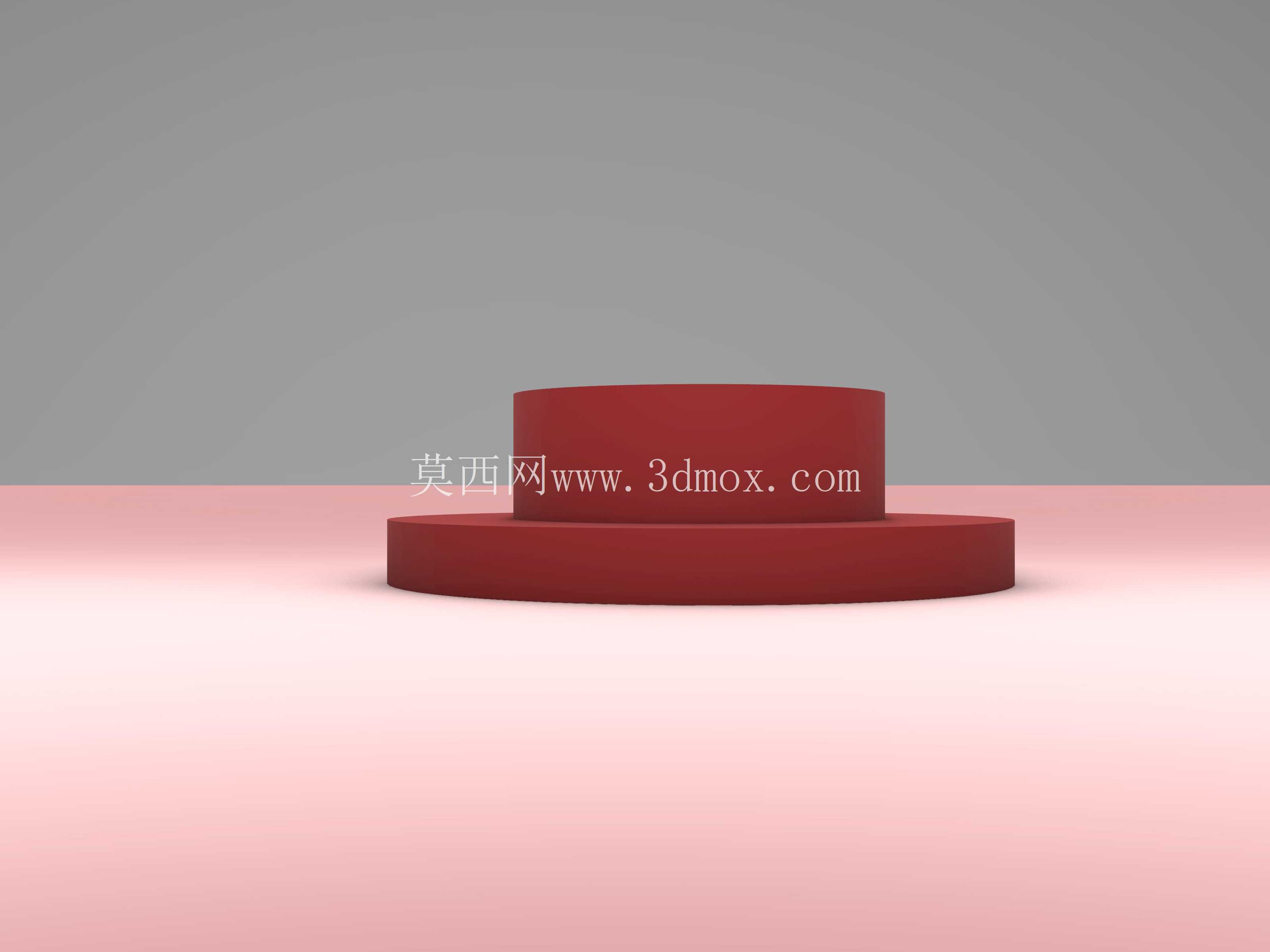

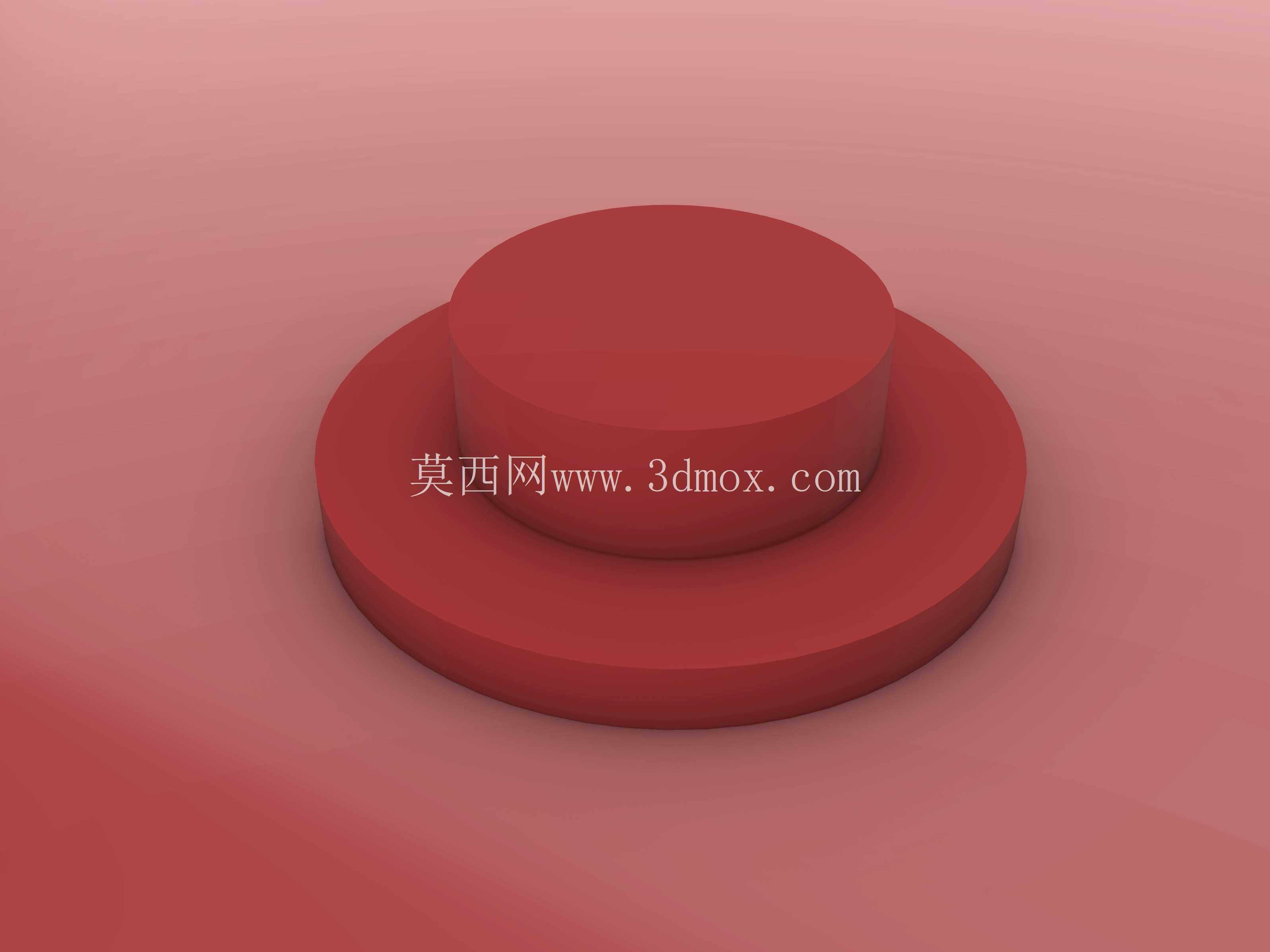

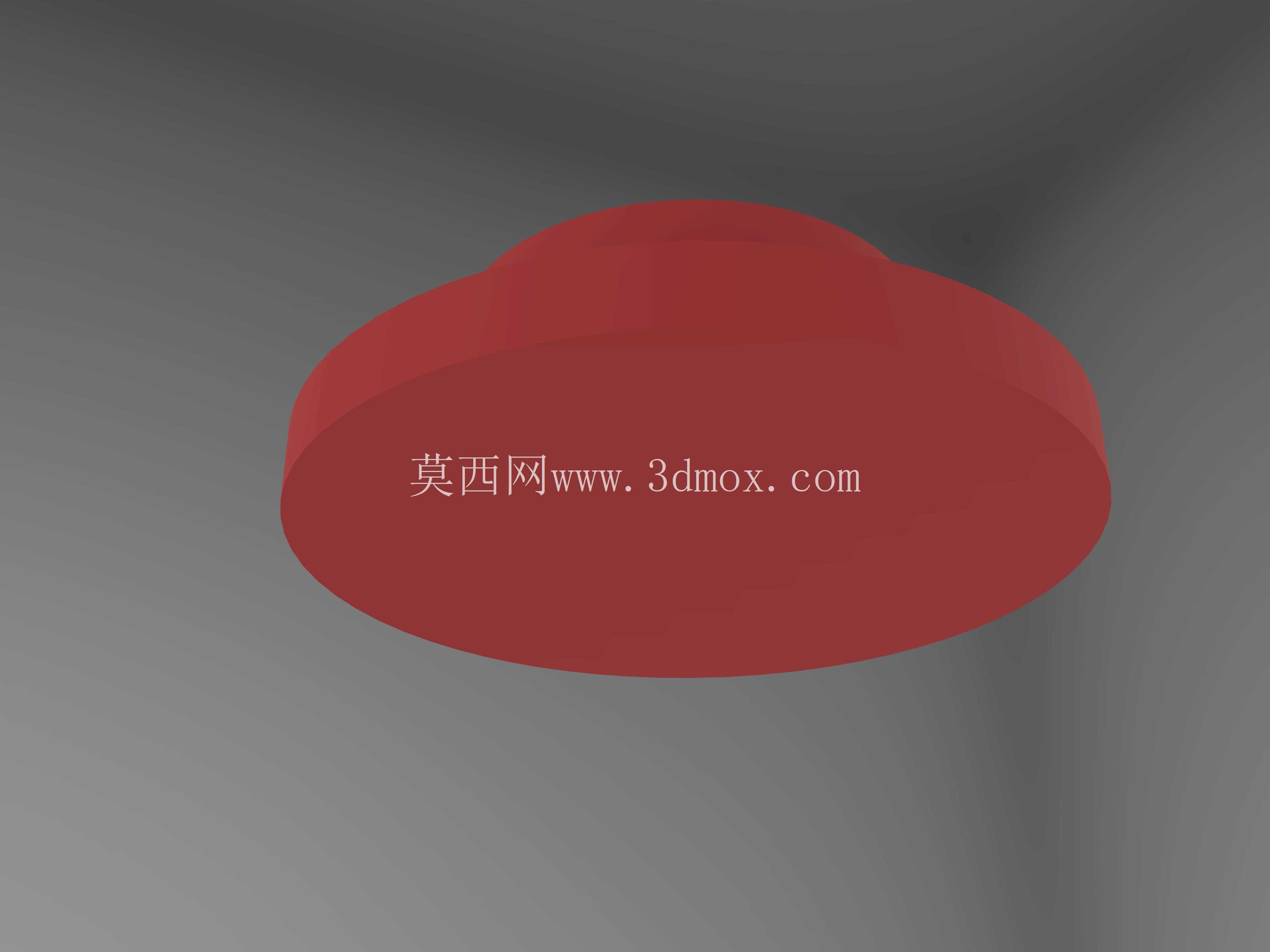

从功能特性上看，这款1X1底板采用上下双层同轴圆柱的结构设计，下层为直径更大的薄型圆盘基座，上层为直径更小的同轴凸台，这种结构完全匹配乐高标准的凸点连接规范，下层圆盘的底面为平整平面，既可以直接贴合在光滑的安装基准面上，也可以和其他带凹孔的积木块实现嵌合连接，上层凸台的尺寸公差控制在±0.02mm范围内，能够保证和标准积木凹孔的插拔力处于合适区间，既不会因为过松导致拼接后结构松脱，也不会因为过紧导致拆卸困难。很多人在做大型积木结构设计的时候，会优先选用大尺寸的整板作为基底，实际上在做异形曲面结构、分层错落的复杂拼装造型时，灵活搭配这类1X1的小尺寸底板，可以实现任意占地面积的基底拼接，不需要受限于大尺寸整板的固定规格，尤其是在做局部凸起、分层错位的结构时，单个1X1底板可以作为独立的高度调整单元，不需要额外叠加其他垫高零件，就能实现局部点位的高度差调整。

从设计思路上看，这款底板的结构做了等壁厚的优化，下层圆盘和上层凸台的连接位置做了微小的圆角过渡，避免应力集中导致的连接部位断裂，整个零件没有多余的加强筋或者异形结构，一方面是为了降低铸造生产时的脱模难度，另一方面也保证了零件各个位置的收缩率一致，不会因为壁厚不均导致成型后出现翘曲变形，影响拼接精度。在安装边界上，这款1X1底板的下层圆盘直径为8mm，厚度为1.8mm，上层凸台直径为4.8mm，突出高度为1.7mm，整个零件的总高度仅为3.5mm，在多层拼接的时候，单个零件带来的高度增量非常小，可以实现更精细的高度差调整，而且因为其投影尺寸仅为1X1的标准单元格，在排布安装位的时候，可以实现网格内任意点位的固定，不会出现大尺寸底板占用多个网格导致的位置调整受限问题。

在实际的结构验证场景里，这类小尺寸底板的优势还体现在材料利用率上，同样面积的拼接基底，采用1X1单元拼接的方式，相比使用大尺寸整板，可以在需要镂空的位置直接省略对应单元的安装，不需要对整板做切割加工，既减少了材料的浪费，也让整个基底的重量更轻，尤其是在做大型展示类拼装结构的时候，局部镂空的基底还可以方便内部线路的布设，不需要额外在整板上开孔走线路。很多做模块化教学设备的厂商，也会采用这类标准接口的1X1底板作为元件的安装基座，将不同的电子元件预先固定在单个1X1底板上，使用者可以根据实验需求快速拼接不同的功能模块，不需要借助螺丝等紧固件，就能快速搭建出不同的实验电路或者机械演示结构，大幅提升教学实验的组装效率。从铸造工艺的角度看，这类结构简单的小尺寸零件，成型时的工艺窗口更宽，批量生产时的良品率更高，而且因为结构对称，浇口位置可以设置在圆盘底面的中心位置，成型后的浇口痕迹不会影响零件的拼接功能，后续的表面处理工序也更简单，只需要去除浇口毛刺就能直接使用。
