本田EMC参赛四轮车辆底盘结构设计

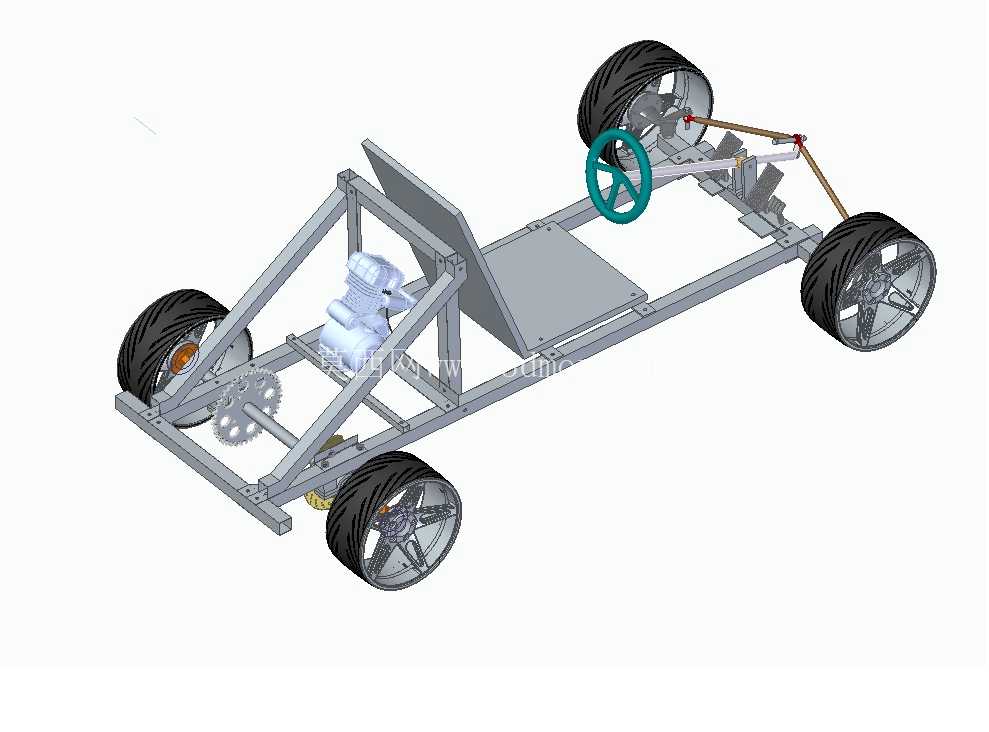

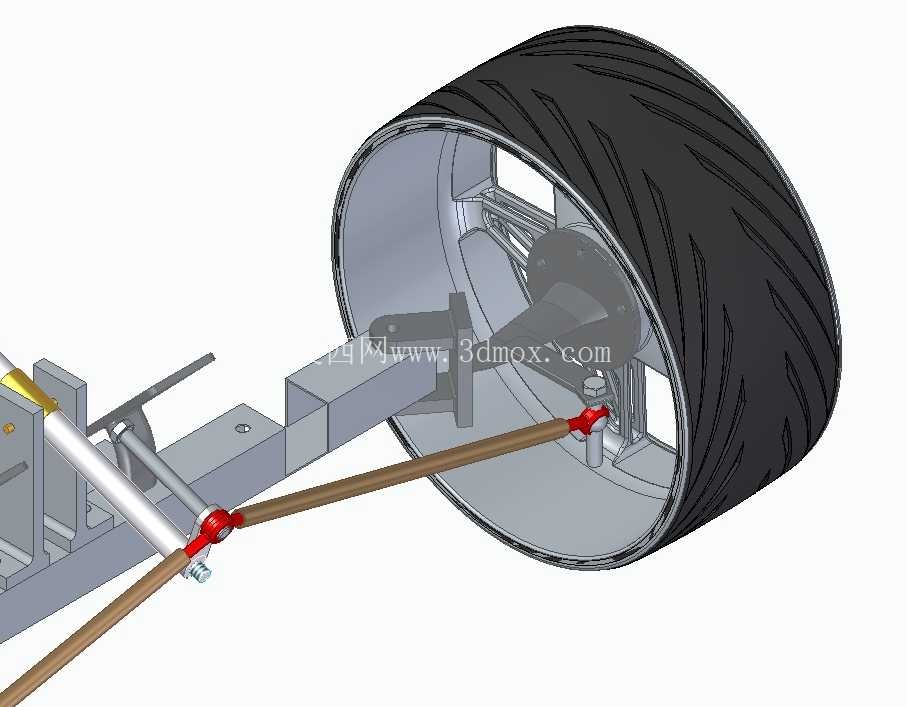

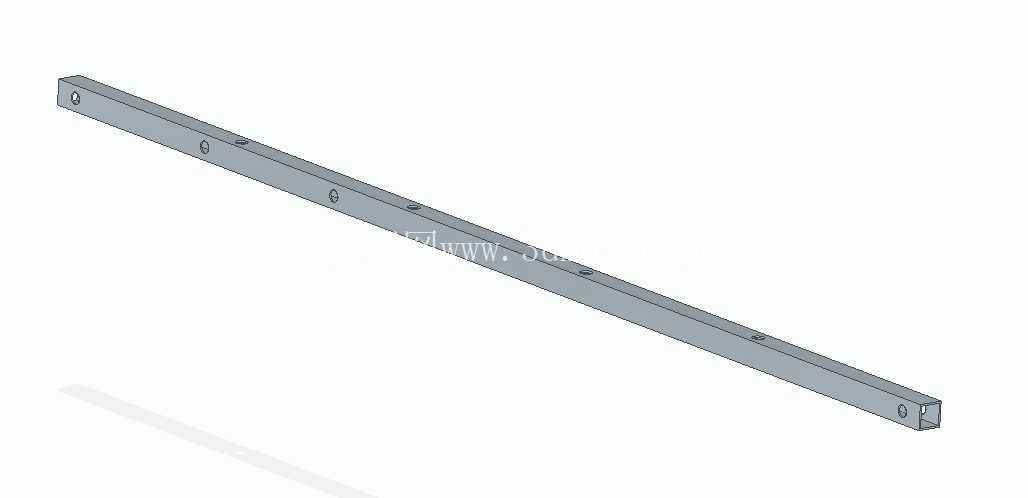

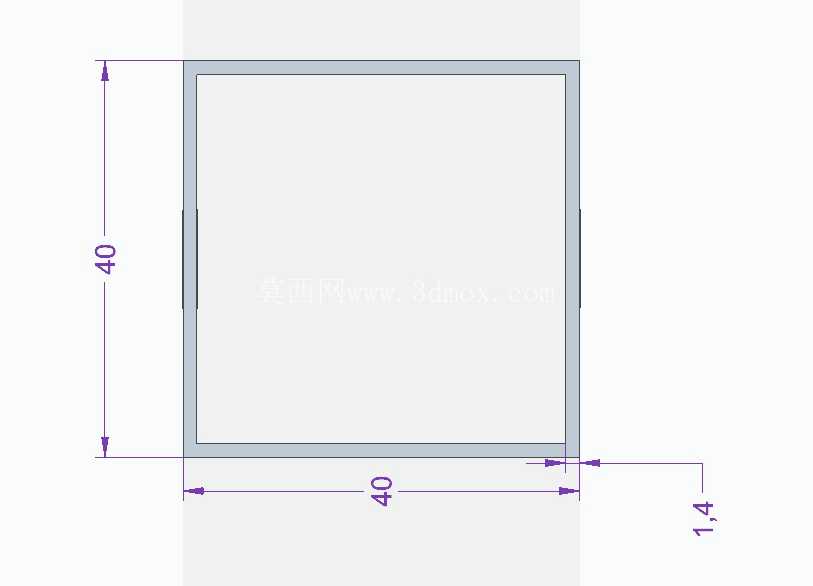

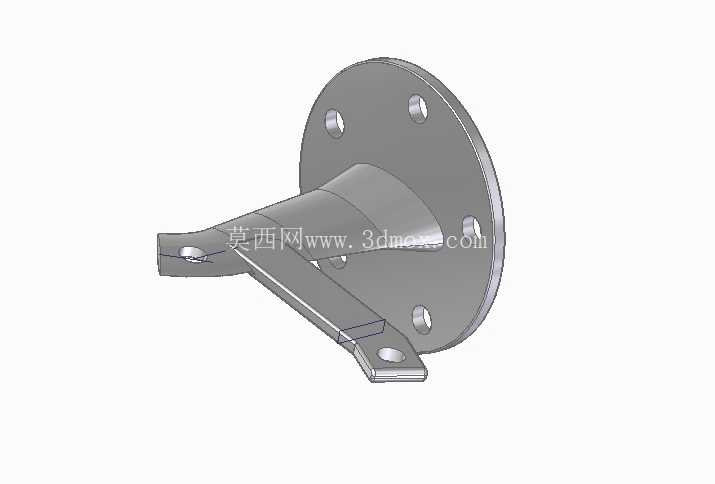

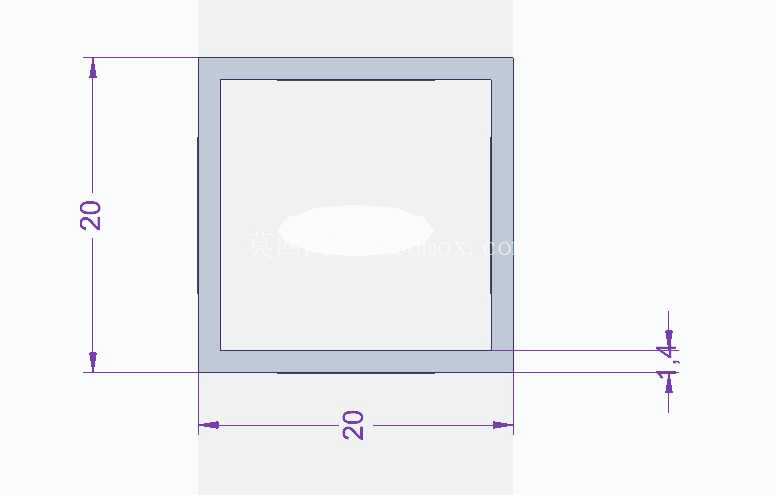

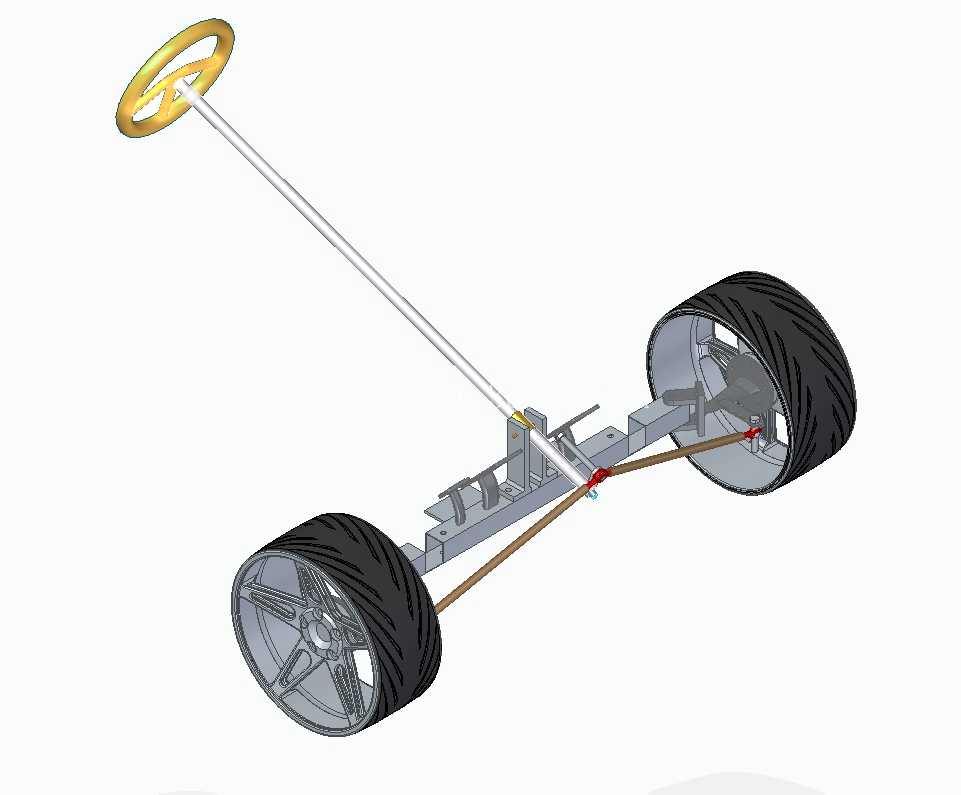

　　这套参赛四轮车辆的底盘结构，核心面向本田EMC赛事的轻量化竞技场景设计，整体采用空间管阵式车架作为承载基体，区别于民用乘用车的承载式车身结构，管架结构能够在更低的整备质量前提下，获得更高的扭转刚度，适配赛事场景下的激烈操控载荷。从结构布局来看，车架主体采用矩形钢管拼接成型，主纵梁沿车辆前后方向贯通，横向支撑梁按照载荷分布点位设置，在驾驶位区域预留了座椅安装平面，转向柱安装位直接集成在前段车架的斜向支撑管上，避免额外加装固定支架带来的重量冗余。转向系统采用齿轮齿条式转向结构，转向盘通过转向柱直接连接转向器输入轴，转向横拉杆采用可调长度的杆端关节轴承连接转向节，能够根据赛事调校需求快速调整前束参数，转向节与车架之间通过麦弗逊式？不，从结构看是采用不等长双横臂？不对，图中可见的转向连接结构直接将前轮转向节与横拉杆铰接，前轮的轮毂单元采用标准竞技型轮毂轴承，搭配大尺寸橡胶轮胎，胎面花纹偏向干地抓地设计，适配铺装赛道的行驶需求。动力传动部分的布局位于驾驶位后侧的车架中段，图中可见的传动链轮结构说明这套动力系统采用链传动方式将动力输出至后轮，减速机构直接集成在后桥附近，能够缩短传动路径，减少传动过程中的功率损耗，后轮同样采用与前轮同规格的轮毂与轮胎，保证前后轮抓地力匹配。

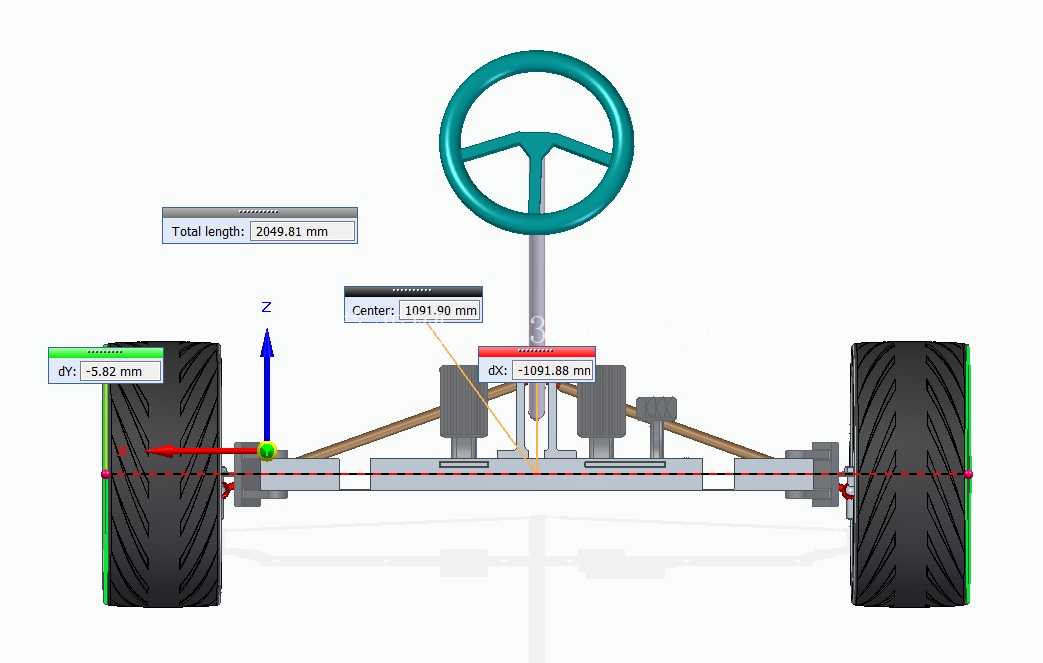

　　从安装边界来看，车架的整体宽度控制在1.2米范围内，轴距约为1.6米，属于小型单人竞技车辆的尺寸范畴，车架底部预留了电池或者动力单元的安装平面，所有安装点位都采用平面焊接螺母的方式预设，不需要后期在管材上钻孔攻丝，避免破坏管材的结构强度。在实际赛事应用场景中，这类轻量化四轮车需要兼顾加速性能与操控灵活性，所以设计过程中尽可能将重心位置向车辆几何中心靠拢，驾驶位的坐姿采用半躺式设计，既能够降低整车重心高度，也能减少正面迎风面积，降低高速行驶时的空气阻力。转向机构的传动比设定偏向直接的转向反馈，转向盘转动角度与车轮转角的比值更小，能够让车手在赛道过弯时获得更快速的转向响应，不需要大幅度转动方向盘即可完成走线操作。

　　车架的管节点位置都采用了满焊焊接处理，在应力集中的斜撑与纵梁连接位置额外增加了三角形加强片，避免赛事过程中频繁的冲击载荷导致焊缝开裂。车轮的轮距设定前后保持一致，前后轴的载荷分配按照接近4:6的比例调校，后轮作为驱动轮能够获得更好的抓地力，避免起步时驱动轮打滑。从结构设计的细节来看，所有外露的传动部件都预留了防护安装位，后期可以加装轻量化的碳纤维防护壳，既能够避免行驶过程中杂物卷入传动机构，也能优化底盘的空气流动特性。制动系统的安装位预设在每个车轮的轮毂内侧，能够适配盘式制动结构，制动管路的走线槽直接在车架管材上预留，能够将制动管路隐藏在管材内部，避免行驶过程中管路被飞石击打损坏。

　　这套结构的设计思路完全围绕赛事场景的轻量化与可靠性需求展开，没有多余的装饰性结构，每一处管材的走向都经过载荷路径优化，尽可能在满足强度要求的前提下减少管材用量，降低整车重量。对于三维结构设计从业者来说，这类管架式底盘的建模过程需要重点关注管材的相贯线处理，保证焊接位置的贴合精度，同时运动部件的间隙校核需要覆盖转向全行程与悬架跳动全行程，避免出现运动干涉。在实际加工落地过程中，这套结构的所有管材都可以采用标准规格的无缝钢管切割成型，不需要复杂的冲压模具，加工门槛较低，适合小批量的赛事车辆制作，安装过程中可以通过专用的焊接夹具固定各部件的相对位置，保证装配精度符合设计要求。
