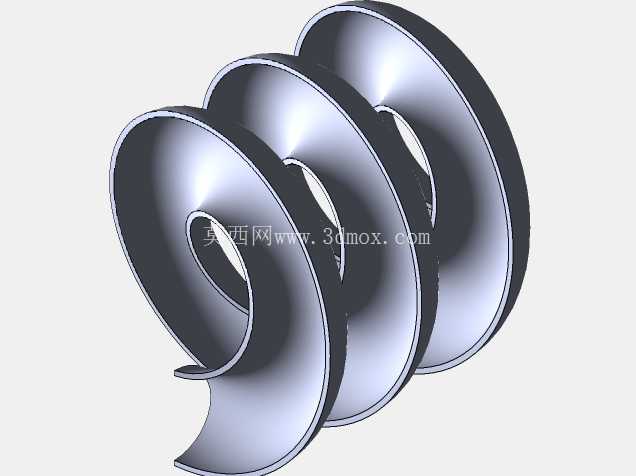

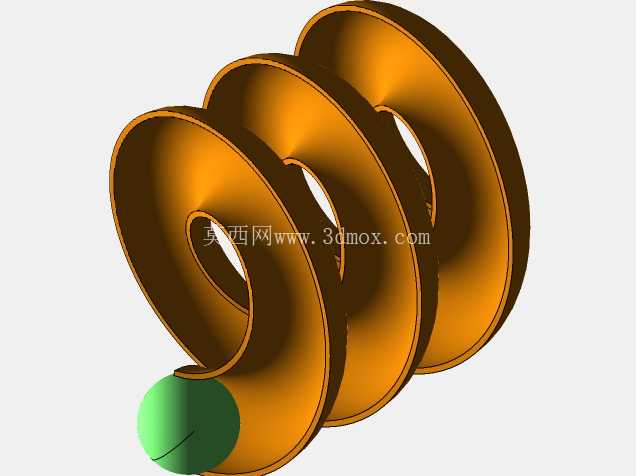

螺旋式球体输送导向结构设计

　　在小型球体零件的连续化加工产线里，这类螺旋导向结构往往承担着衔接前后工序的核心作用，尤其是在轴承钢球、硬质合金阀芯球、精密陶瓷滚珠的磨削、分选、清洗工序间，需要让球体以固定姿态、恒定间距逐个进入下一工位，避免球体堆积卡滞、碰撞刮伤加工表面。设计这类结构时，首先要匹配待输送球体的直径公差，螺旋槽的截面曲率要比球体半径大0.12-0.2mm，既保证球体在槽内滚动时不会出现卡涩，也不会因为间隙过大导致球体在螺旋行进过程中出现偏斜、掉出轨道的问题。

　　螺旋升角的选取是整个结构的核心参数，不能直接照搬通用螺旋输送的参数，要结合球体的材质调整：如果是钢质球体，螺旋升角控制在5°-7°区间，依靠球体自身重力即可实现无动力滚动输送，不需要额外增加驱动结构；如果是密度更小的陶瓷、塑料球体，升角要适当下调2°-3°，避免球体滑动而非滚动，导致输送节奏紊乱。从结构边界来看，整个螺旋构件的外径要比螺旋槽的最大回转直径大8-10mm，外侧预留的挡边高度不小于球体半径的三分之二，防止高速滚动的球体因为离心力甩出轨道。螺旋的起始端要做平滑的导入坡口，坡口角度控制在15°左右，和上一工序的出料轨道对接时，要保证轨道端面和螺旋槽起始点的高度差不超过0.5mm，避免球体下落时产生弹跳，打乱输送节拍。螺旋的末端要做收口导向，收口段的槽宽逐渐收窄至比球体直径大0.05mm，保证球体逐个对齐下一工位的进料口，不会出现两个球体同时卡入工位的情况。在铸造工艺适配性上，这类结构因为存在连续的螺旋曲面，拔模方向要沿着螺旋的中心轴线方向，曲面的拔模斜度设置为1°，避免铸造起模时拉伤螺旋槽的工作表面；壁厚设计要保持均匀，螺旋叶片的厚度控制在6-8mm，和中心筒体的连接处做R3-R5的圆角过渡，减少铸造时的应力集中，避免铸件冷却后出现变形、裂纹。

　　实际投产使用时，这类结构可以直接集成在球体加工设备的出料端，不需要额外的机架固定，中心筒体的内孔可以直接套装在设备的固定轴上，通过端面的螺钉锁紧即可，安装时要保证螺旋轴线的水平度误差不超过0.1mm/m，否则会出现球体在螺旋槽某一段堆积、某一段空送的问题。和传统的直槽式输送轨道相比，这种螺旋结构在相同的垂直输送高度下，占用的水平安装空间仅为直槽轨道的三分之一，非常适合在紧凑型的自动化加工设备里布置，而且螺旋轨道的行进路径更长，球体在滚动过程中可以自然完成表面冷却、残液沥干的工序，不需要额外增加冷却或者沥液的工位。

　　设计建模过程中，要重点校验螺旋槽的连续性，每一圈螺旋槽的衔接处不能出现台阶、错位，否则会导致球体滚动时出现卡顿，甚至卡停整个输送线；曲面的光滑度要达到Ra1.6以上，铸造完成后只需要对螺旋槽工作表面做简单的抛光处理即可使用，不需要复杂的二次机加工，能有效降低零件的制造成本。针对不同直径的球体输送需求，只需要调整螺旋槽的截面曲率和螺距参数，整体的结构框架不需要做大的改动，具备很强的系列化拓展性，可以适配直径3mm-20mm范围内的各类球体零件输送，在五金零件加工、精密轴承制造、液压阀芯生产的车间产线里都有很广泛的适配场景。
