压铸模具用安装定位基座结构设计

在压铸模具的结构组成中，安装定位类结构是保障模具各组件装配精度、承受开合模交变载荷的核心基础部件，本次呈现的安装基座结构，主要应用于中小型铝合金压铸模具的动模侧组件安装场景，承担着模具镶块、顶出机构辅助定位以及外接管路固定的多重作用。从实际生产场景来看，这类安装基座通常布置在动模套板的非成型侧，既要保证与套板基准面的贴合精度，又要为后续装配的功能部件提供可靠的安装基准，避免长期受开合模冲击、铝液热传导带来的形变影响装配公差。

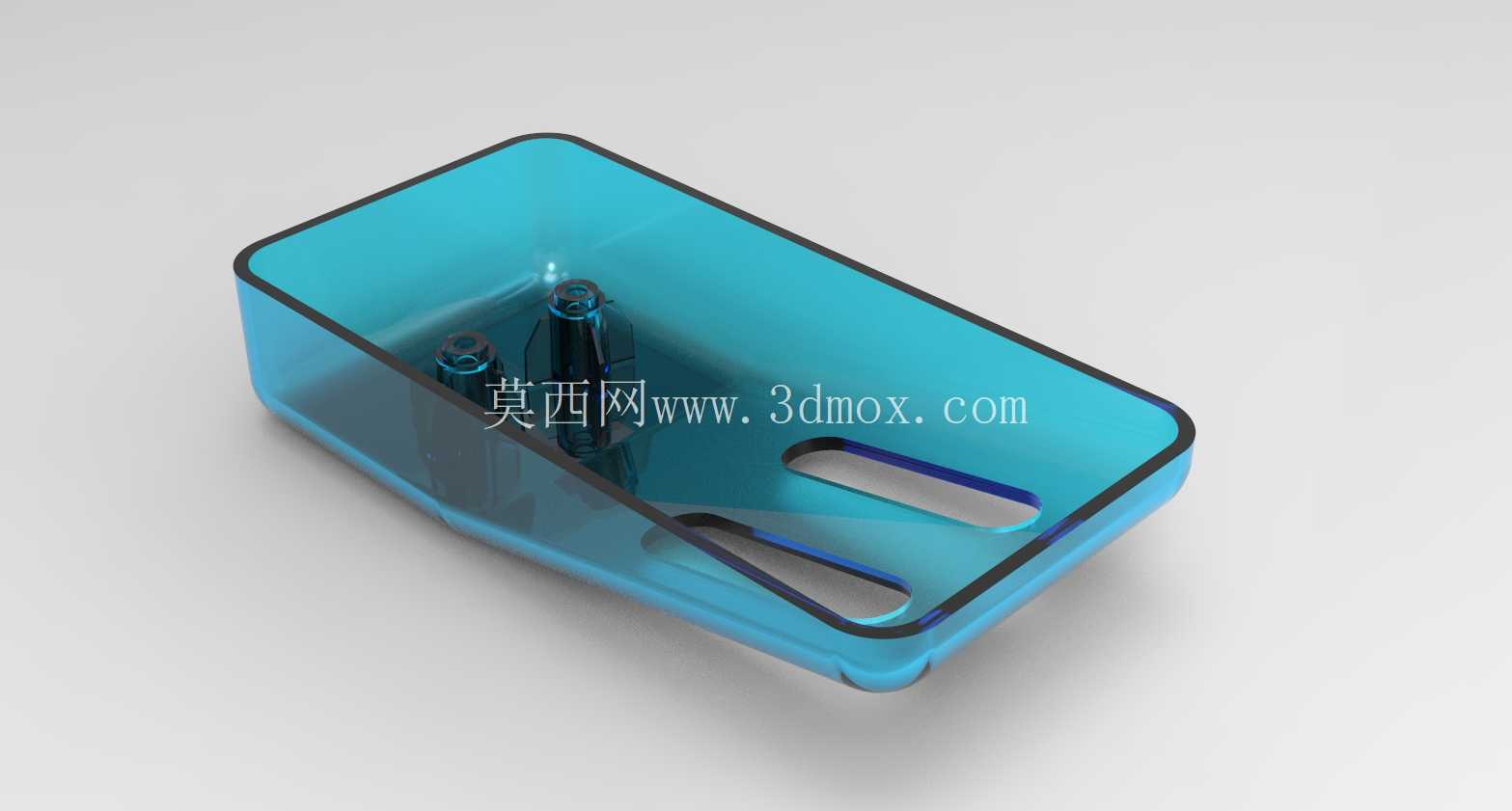

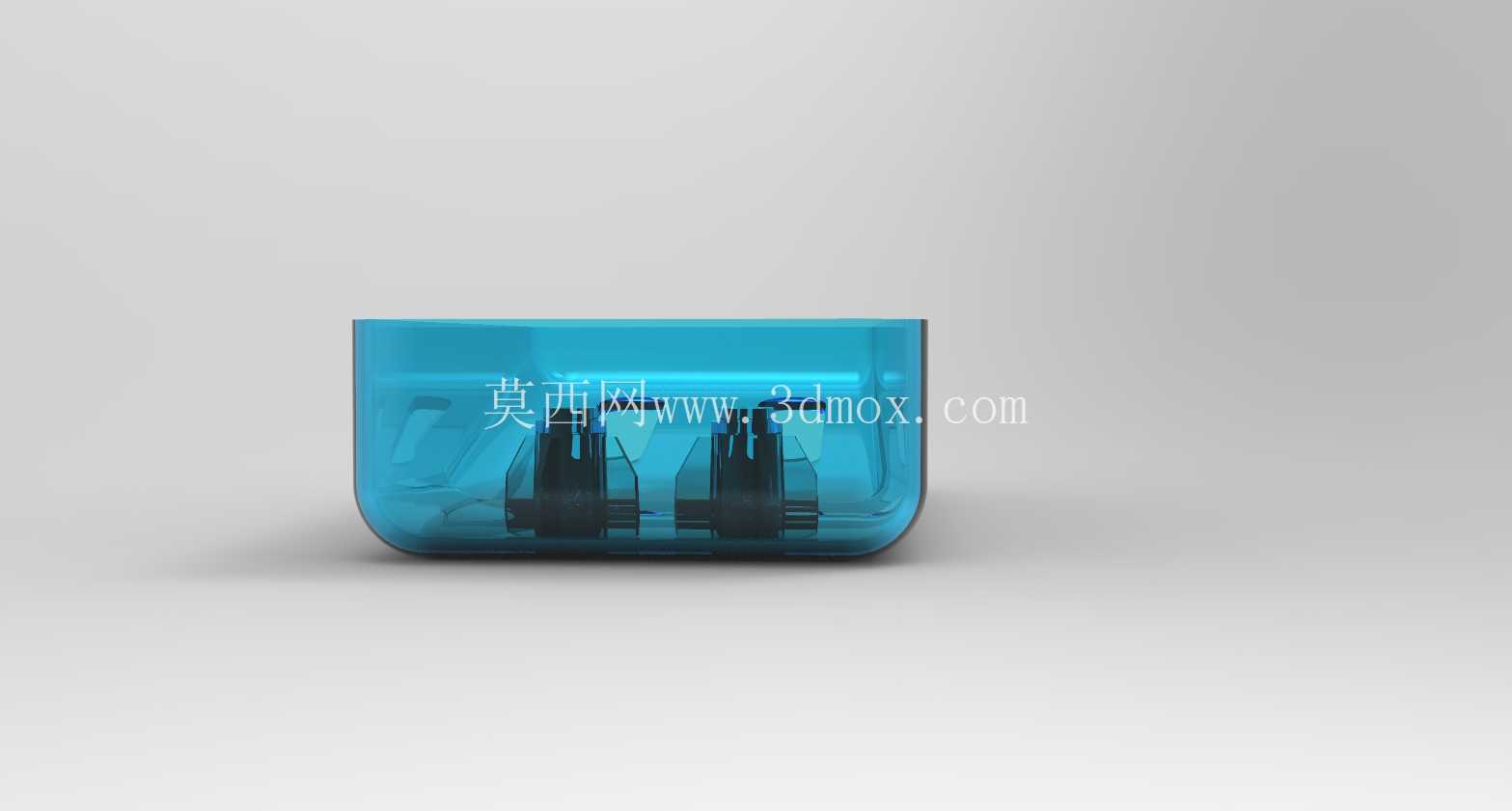

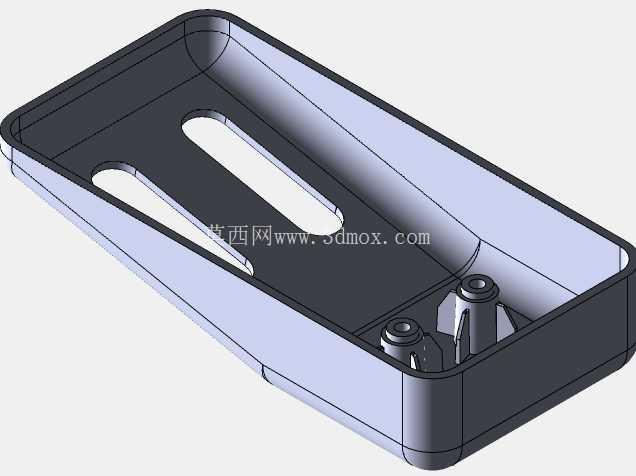

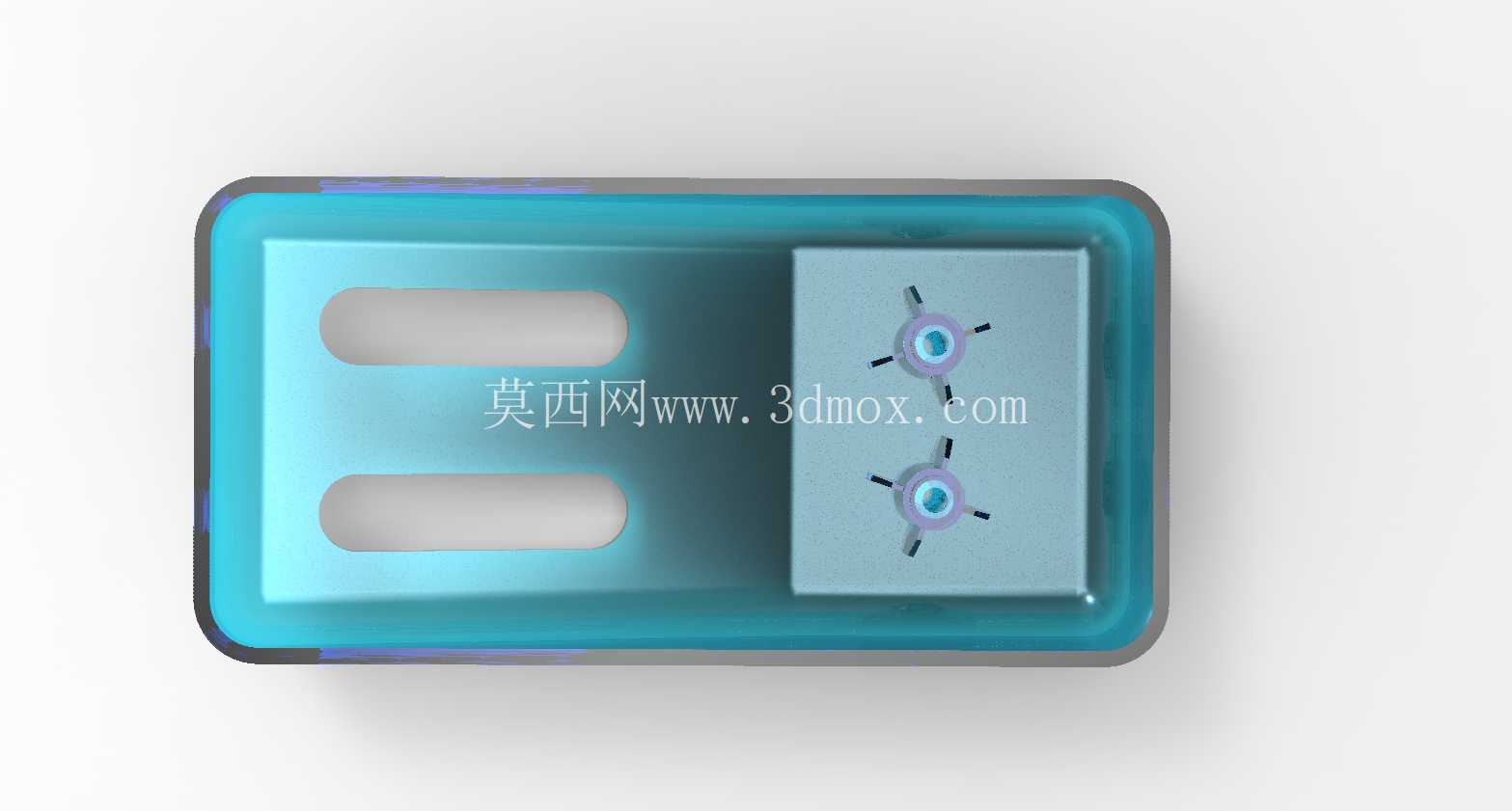

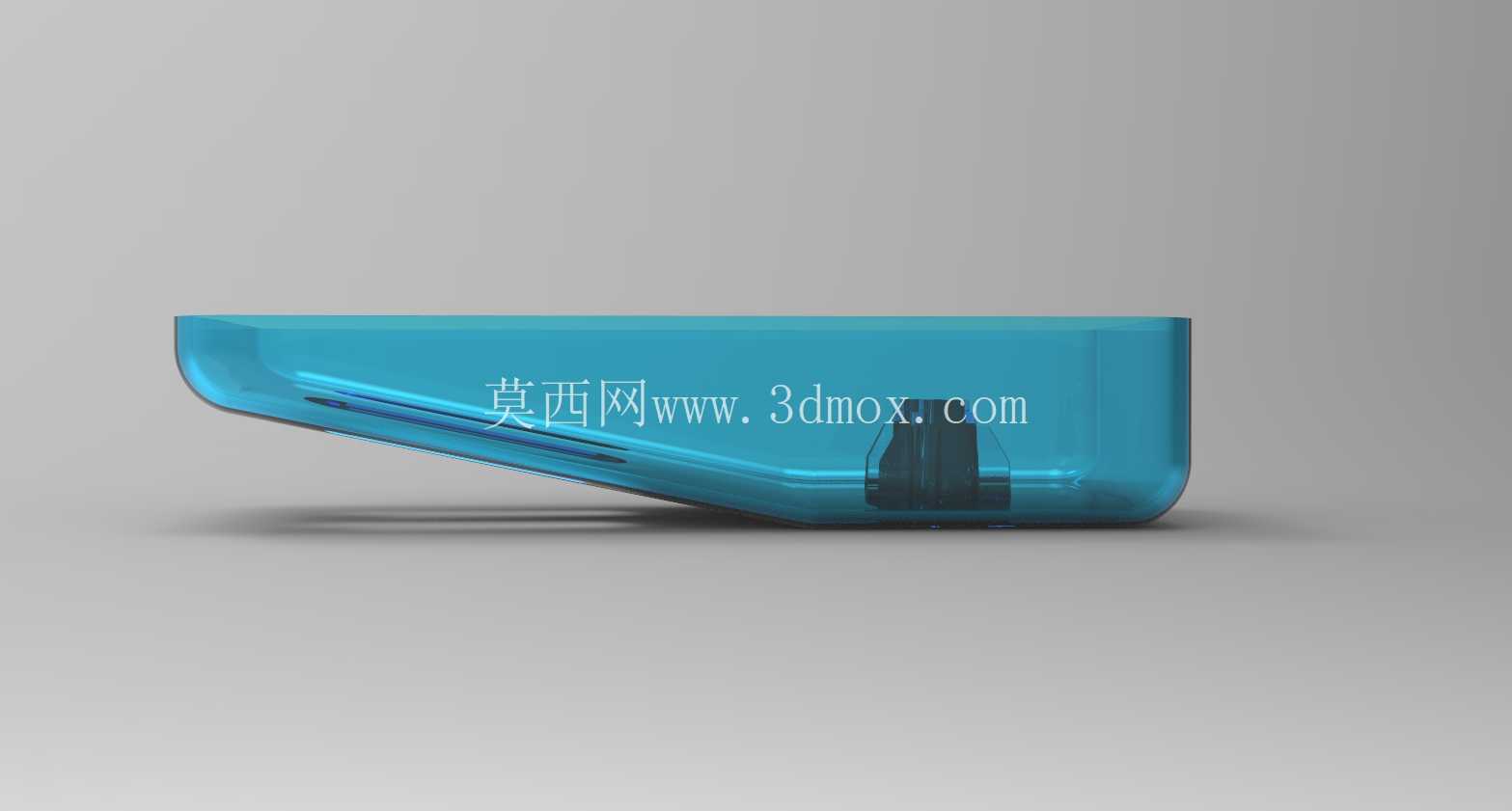

从功能特性上看，该结构采用半开放的盒式腔体设计，腔体内部设置的两个柱状凸台是核心的定位安装位，凸台中心预留的安装孔可直接穿设内六角螺栓，将基座与下方的模架基板锁紧，凸台的高度经过精确计算，既保证螺栓的旋合深度满足锁紧力要求，又不会超出腔体上沿影响后续部件的装配。腔体侧壁开设的两个长条形通槽，是为外接的冷却管路、信号线路预留的走线空间，槽口边缘做了R2的圆角过渡处理，避免装配时刮伤管路外壁，同时也能减少应力集中，降低模具在反复冷热循环过程中槽口开裂的风险。整个基座的外轮廓做了斜度收边处理，一方面是为了降低注塑（此处指模具自身加工时的成型工艺？不，是模具装配时的避让）——不对，外轮廓的1.5度斜度，主要是为了在模具装配时起到导入作用，减少装配对位的调整时间，同时也能避免基座棱角与周边模具部件发生干涉。

设计思路上，这类安装基座没有采用传统的实心块结构，而是选用了带腔体的轻量化设计，在保证结构强度的前提下，尽可能减少模具整体的重量，降低模架的承载负担，同时腔体内部的空余空间还可以作为冷却回路的缓冲区，或者布置小型的传感元件，提升模具的空间利用率。材质选用上通常对应40Cr调质处理，表面做发黑防锈处理，与模架接触的基准面平面度要求控制在0.02mm以内，两个安装凸台的同轴度公差不超过0.015mm，保证安装后螺栓受力均匀，不会出现偏载导致的滑牙问题。

从安装边界尺寸来看，该基座的整体长宽尺寸控制在120mm*60mm范围内，腔体深度为25mm，安装凸台的中心距为40mm，适配M6规格的内六角螺栓，长条形走线槽的宽度为8mm，长度为35mm，能够容纳外径6mm的冷却水管或者多芯信号线缆。安装时需要保证基座的长度方向与模架的基准边平行，锁紧螺栓的扭矩控制在12N·m，避免扭矩过大导致凸台断裂，或者扭矩不足导致生产过程中基座移位。在实际压铸生产过程中，该基座除了承担固定功能外，还能在一定程度上缓冲开合模的振动，减少震动传递到外接的管路和传感元件上，降低管路接头松动、传感信号异常的概率。

需要注意的是，这类安装基座在设计时需要提前核算模架对应的安装位置，避开顶出杆、冷却水路的原有通道，腔体的壁厚设置为4mm，经过受力仿真验证，能够承受最大15kN的侧向冲击载荷，完全满足中小型压铸模具的生产使用需求。基座的上沿边缘做了0.5mm的倒角处理，避免装配时操作人员被锋利棱角划伤，也能减少与相邻部件装配时的磕碰损伤。两个走线槽的位置设置在腔体侧壁的中下部，距离腔体底面10mm，保证管路穿入后不会与底部的安装凸台发生干涉，同时槽口的位置朝向模具的操作侧，方便后期生产过程中的管路维护和线路检修。
