锥齿轮换向水螺旋桨传动结构设计

在小型水面作业载具、水下探测设备、景观水体推流装置的动力传递场景中，动力源与执行件的轴线往往存在空间角度差，这类场景下无法通过直连轴完成动力传输，需要借助换向传动结构完成运动方向的转换，这套锥齿轮传动的水螺旋桨结构正是针对这类垂直轴输入、水平轴输出的动力传递需求设计。从实际使用场景来看，这类结构常应用在小型无人勘测船、泳池清洁设备、小型水产养殖增氧推流装置上，顶部的安装位可以直接对接立式安装的驱动电机，不需要额外调整电机的安装朝向，就能把电机输出的竖直方向旋转运动，通过90度换向的锥齿轮组转换为水平方向的旋转，带动端部的螺旋桨产生轴向推力，推动设备在水体中行进或者推动水体定向流动。

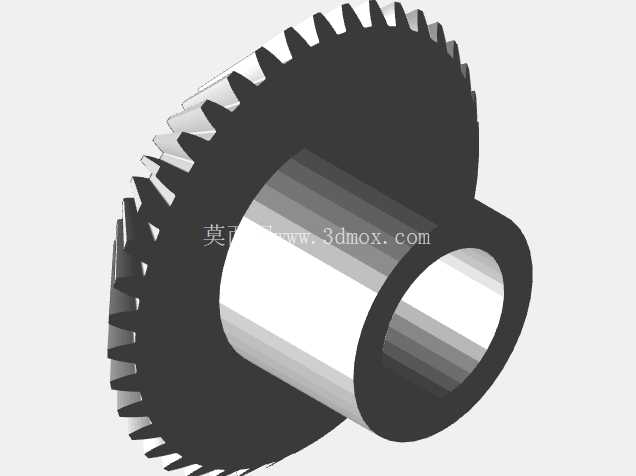

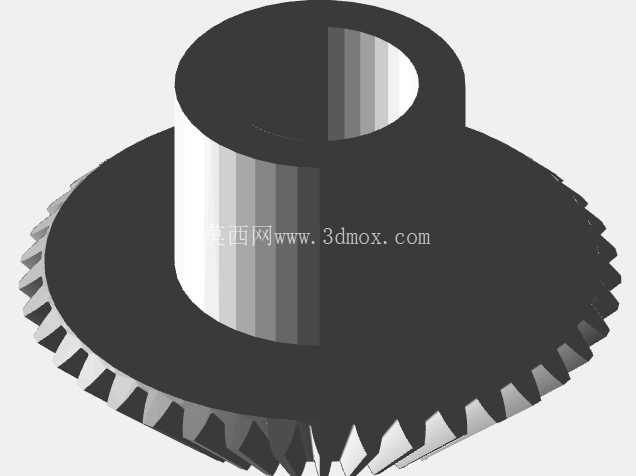

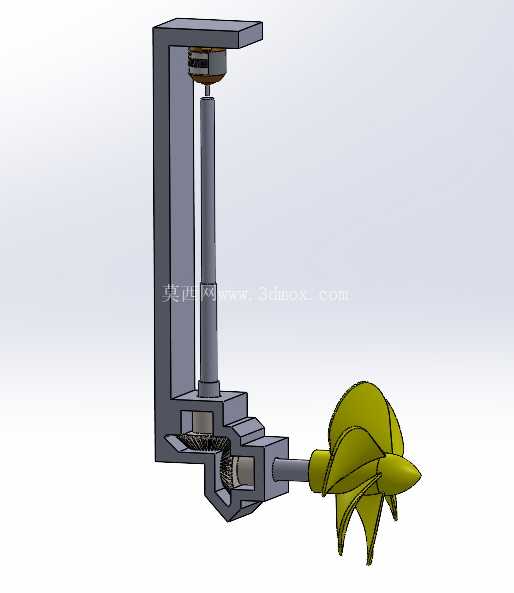

设计过程中首先要解决的是锥齿轮副的啮合精度问题，两个呈90度布置的直锥齿轮，在建模时需要严格按照分度圆锥角的参数完成齿形的配合，确保齿面接触斑点处于齿面中部，避免偏载导致的齿面异常磨损。整个支撑结构采用L型的一体式机架设计，竖直段的腔体用来容纳竖直传动轴，水平段的腔体容纳水平输出轴，两个腔体的交汇位置就是锥齿轮副的安装腔，这种一体式的腔体结构可以保证两个轴的安装孔位一次加工成型，从结构基础上保证轴系的垂直度公差，避免装配后出现轴系歪斜导致的齿轮啮合异响、传动卡滞问题。

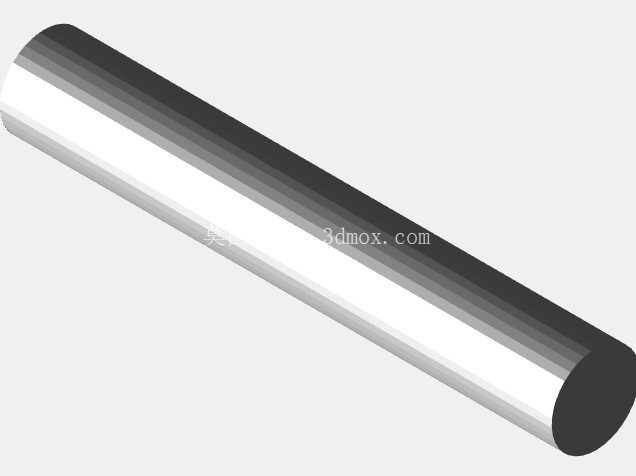

轴系的设计上，竖直传动轴的上下两端都设置了轴承安装位，上端轴承靠近电机连接端，可以承受电机输入的径向载荷，下端轴承靠近锥齿轮安装位置，抵消锥齿轮啮合时产生的轴向分力；水平输出轴同样设置了前后两个轴承支撑位，靠近锥齿轮的轴承承担齿轮啮合的径向与轴向载荷，靠近螺旋桨的外端轴承承担螺旋桨旋转时产生的悬臂载荷，避免轴端出现过大的绕度影响螺旋桨的运转平稳性。螺旋桨的安装座设置在水平轴的外伸端，采用锥面配合加锁紧螺母的固定方式，既可以保证螺旋桨与轴的同轴度，也能传递足够的扭矩，避免螺旋桨在负载变化时出现松脱。

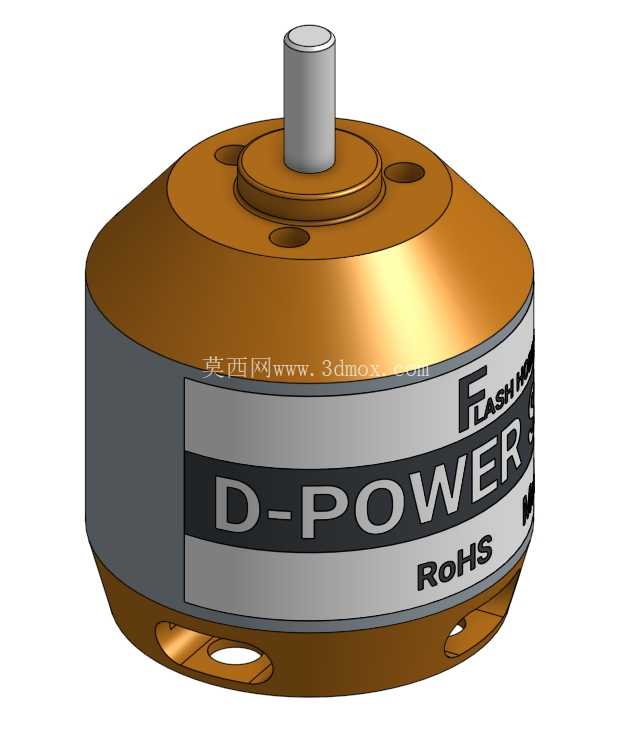

从安装边界来看，整个L型机架的竖直段顶部设置了电机安装法兰，法兰上的安装孔位按照标准立式电机的安装尺寸设计，可以直接适配常用的小型驱动电机，不需要额外制作转接板；机架的背部设置了设备安装固定位，可以通过螺栓将整个传动机构固定在载具的舱体或者安装支架上，固定位的设计避开了内部的轴系与齿轮腔，不会影响内部传动件的运转。水平轴的外伸长度经过核算，既保证螺旋桨与机架之间有足够的间隙，避免螺旋桨旋转时与机架产生干涉，也不会因为轴伸过长导致轴的刚性不足，在螺旋桨受水流冲击时产生过大的振动。

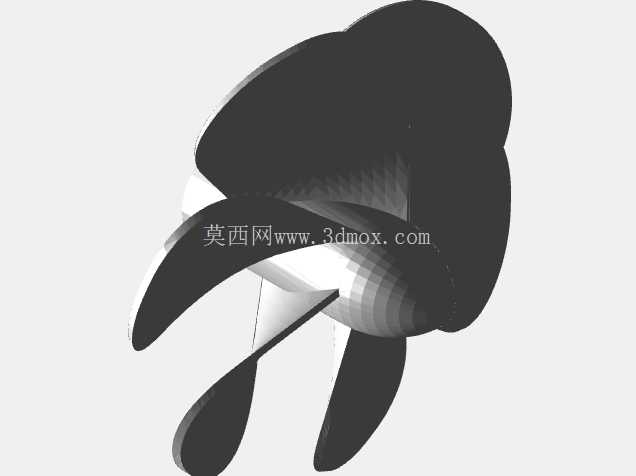

齿轮箱的腔体设计预留了润滑脂的填充空间，装配时可以在锥齿轮副与轴承位置填充防水润滑脂，配合轴端的密封件，能够满足浅水工况下的使用需求，避免水体进入齿轮腔导致润滑失效、零件锈蚀。螺旋桨的叶型采用了低转速下推力效率较高的弯掠叶型，叶片数量为五叶，相比三叶螺旋桨在相同转速下的推力输出更平稳，产生的水流扰动噪音更小，适合对运行平稳性有要求的小型载具使用。整个传动结构的所有零件都做了装配干涉检查，在三维建模过程中对每个运动件的运动行程做了模拟验证，确保齿轮啮合过程、轴系旋转过程中没有零件之间的碰撞干涉，装配公差的设置也符合常规机械加工的精度要求，不需要超高精度的加工设备就能完成零件的加工制作，适合小批量的生产装配。在实际选型使用时，可以根据需要传递的扭矩大小调整锥齿轮的模数、轴的直径以及螺旋桨的直径尺寸，这套结构的建模逻辑可以直接复用，只需要修改对应参数就能适配不同功率等级的动力需求，不需要重新搭建整体的传动架构。
