干衣机管路连接固定接头结构设计

在家用干衣设备的内部管路布设场景中，这类接头承担着两段硬质通风管路的对接固定作用，干衣机运行过程中内部风道会持续通过高温高湿气流，管路衔接处如果出现松动错位，很容易造成热风泄漏，既会降低干衣效率，增加整机能耗，长期漏出的湿热气流还会侵蚀机内电气元件，缩短设备使用寿命，因此这类衔接接头的结构可靠性，直接影响干衣设备的长期运行稳定性。

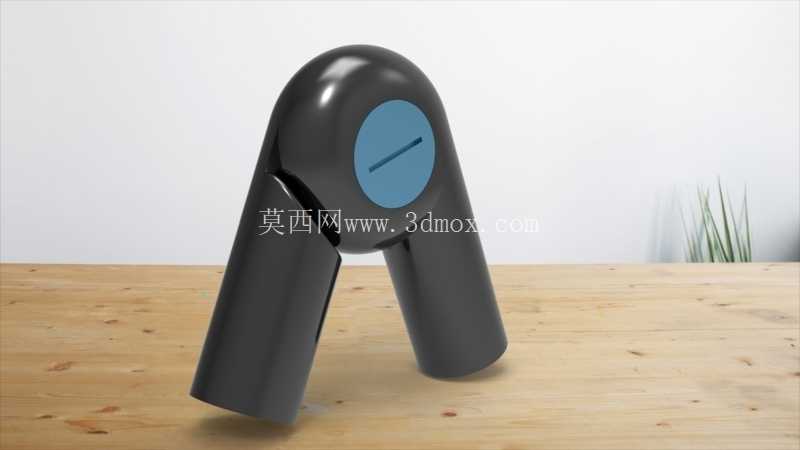

从实际使用需求出发设计该接头时，首先要考虑的是安装操作的便捷性，日常家电装配线的工位节拍较快，复杂的连接结构会增加装配工时，提升整体制造成本，因此接头采用了分体铰接式的结构，两个插接臂可以绕铰接轴小角度开合，不需要额外的辅助工具，就能快速对准管路端口完成插接，适配装配线上的快速作业需求。同时铰接结构也能抵消管路安装时的小角度公差，实际整机装配过程中，风道管路的注塑件难免存在一定的形位公差，硬连接的接头很容易出现装配应力，长期在热风循环的温度变化环境下，应力集中位置容易出现开裂失效，带铰接余量的接头可以自适应吸收这类公差，避免装配应力残留。

尺寸设计上，接头的插接段直径设置为14mm，这个尺寸是匹配干衣机内部常用的通风支管规格确定的，插接段的外壁做了微锥度处理，插入管路后可以形成足够的静摩擦力，不需要额外涂胶或者加装卡箍就能实现可靠固定，同时也方便后期售后维护时的拆卸更换。接头的铰接位置做了限位结构，两个插接臂的最大开合角度做了限制，避免开合角度过大造成铰接轴脱出，同时闭合状态下两个插接臂的同轴度公差控制在0.1mm以内，保证对接后管路内壁平滑，不会出现凸台结构扰流，影响风道内的气流输送效率，减少风阻带来的风机负载增加问题。

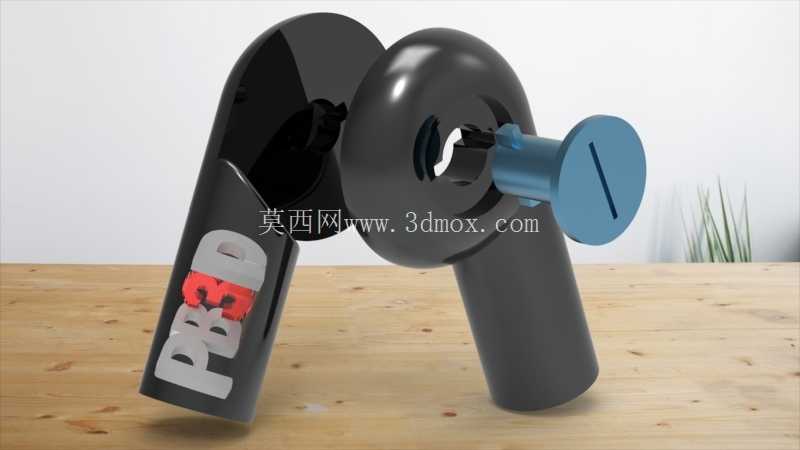

接头的主体外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤作业人员的手部，另一方面也不会和机内的其他线束、管路产生干涉，安装时不需要刻意调整避让位置。接头端面的一字槽结构是为了方便后期维护时的拆卸，如果需要更换管路，可以用平口螺丝刀插入一字槽轻轻撬动，就能把接头从管路中脱出，不会因为长期受热粘连造成拆卸困难，也避免硬撬损坏周边的其他部件。

在结构强度的考量上，接头的壁厚做了均匀化设计，整体壁厚保持在2mm左右，既可以满足长期使用的结构强度要求，不会因为插拔受力出现断裂，也不会因为壁厚过大造成材料浪费，同时均匀的壁厚在注塑生产时不容易出现缩痕、翘曲等成型缺陷，提升量产时的良品率。铰接轴的位置做了加厚处理，因为这个位置是整个接头的受力集中点，开合过程中以及管路拉扯的受力都会集中在铰接区域，局部加厚到2.8mm，可以保证经过上千次开合操作后也不会出现断裂失效，匹配家电产品10年以上的使用寿命要求。

实际应用中，这类接头除了用在干衣机的内部风道连接，也可以适配同管径的其他家用通风设备、小型除尘设备的管路衔接，只要是14mm管径的硬质管路，都可以用该接头实现快速对接固定，不需要额外定制专用连接件。设计过程中也考虑了材料的适配性，接头采用耐温ABS材质生产，可以长期耐受80摄氏度的热风温度，不会因为长期受热出现变形老化，同时材料有一定的韧性，插拔过程中不会因为受力出现脆裂，完全满足家用设备的使用环境要求。

安装边界上，接头闭合状态下的整体占用空间很小，不需要在设备内部预留太大的安装空间，即使是布局非常紧凑的小型干衣机内部，也能找到合适的安装位置，接头的两个插接臂长度一致，插入管路的深度控制在10mm，既保证足够的连接固定强度，也不会因为插入过深造成管路内部通径减小，影响气流通过量。铰接位置的转动阻尼做了适配调整，既可以轻松调整角度适配管路走向，调整到位后也不会因为管路的轻微震动出现角度偏移，长期使用也能保持对接位置的稳定性，不会出现松脱漏风的问题。
