大疆OSMO运动相机通用三脚架固定支架

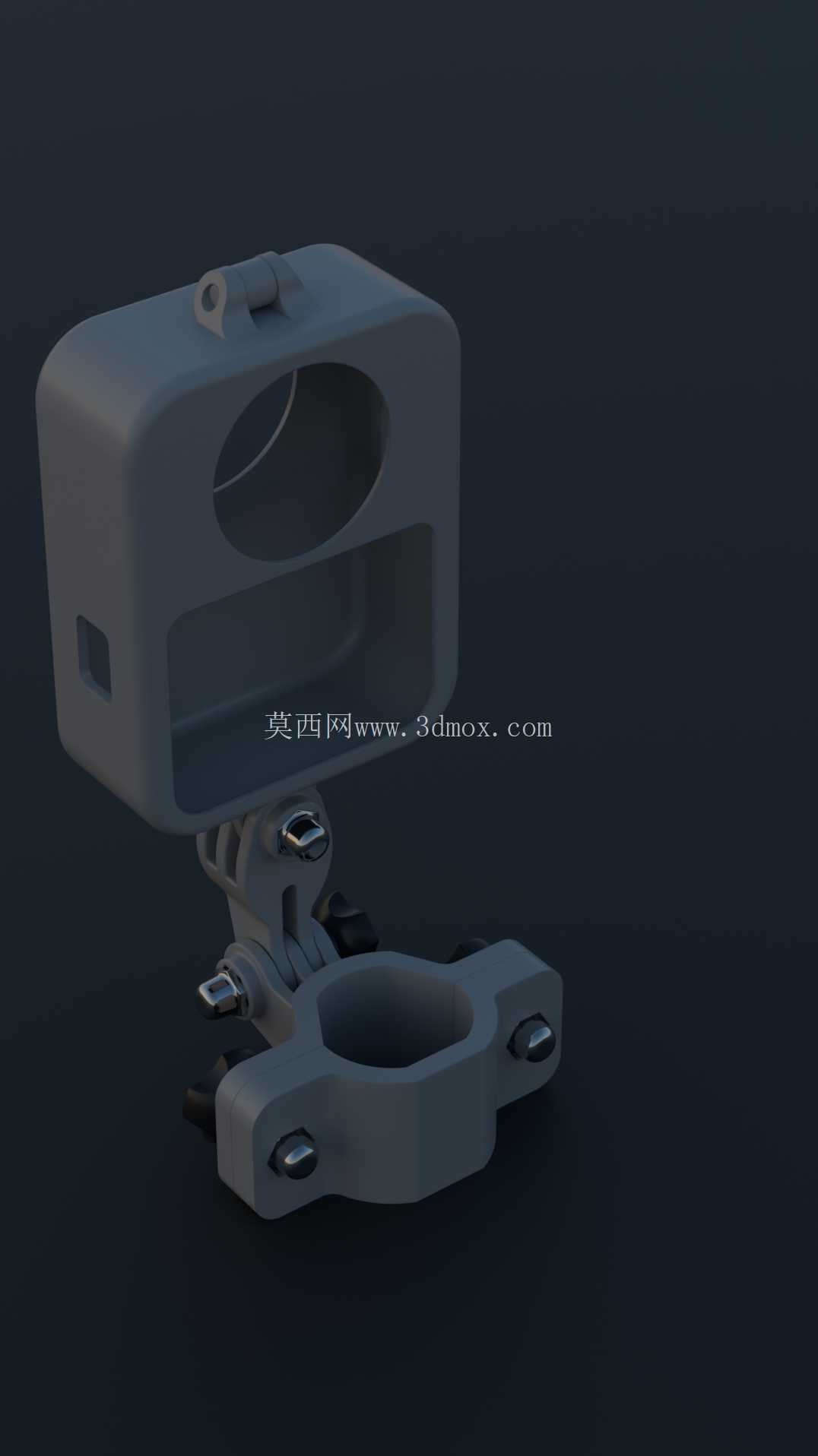

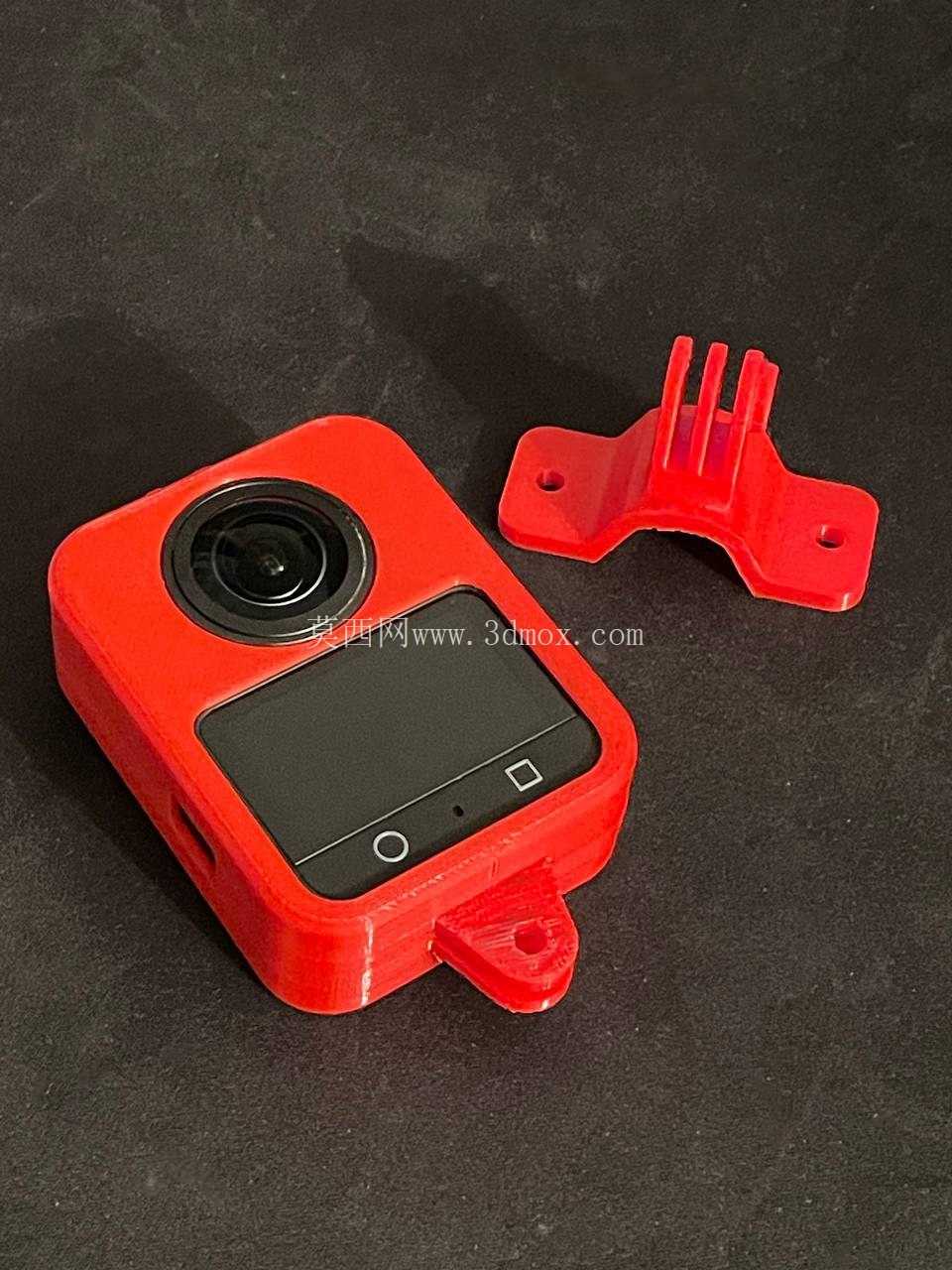

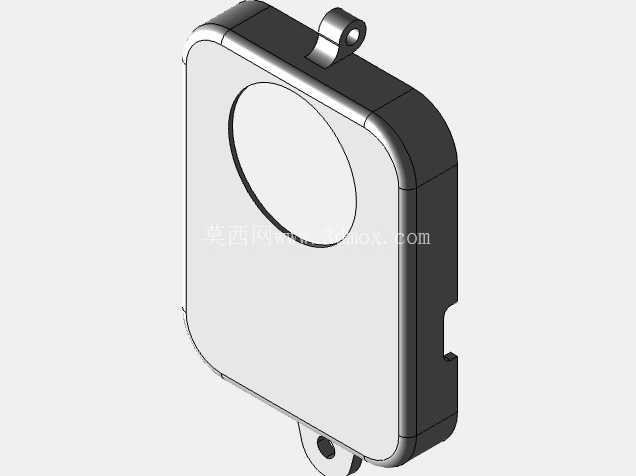

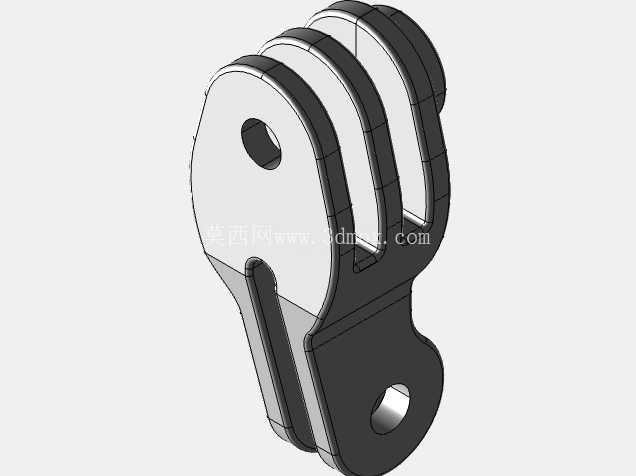

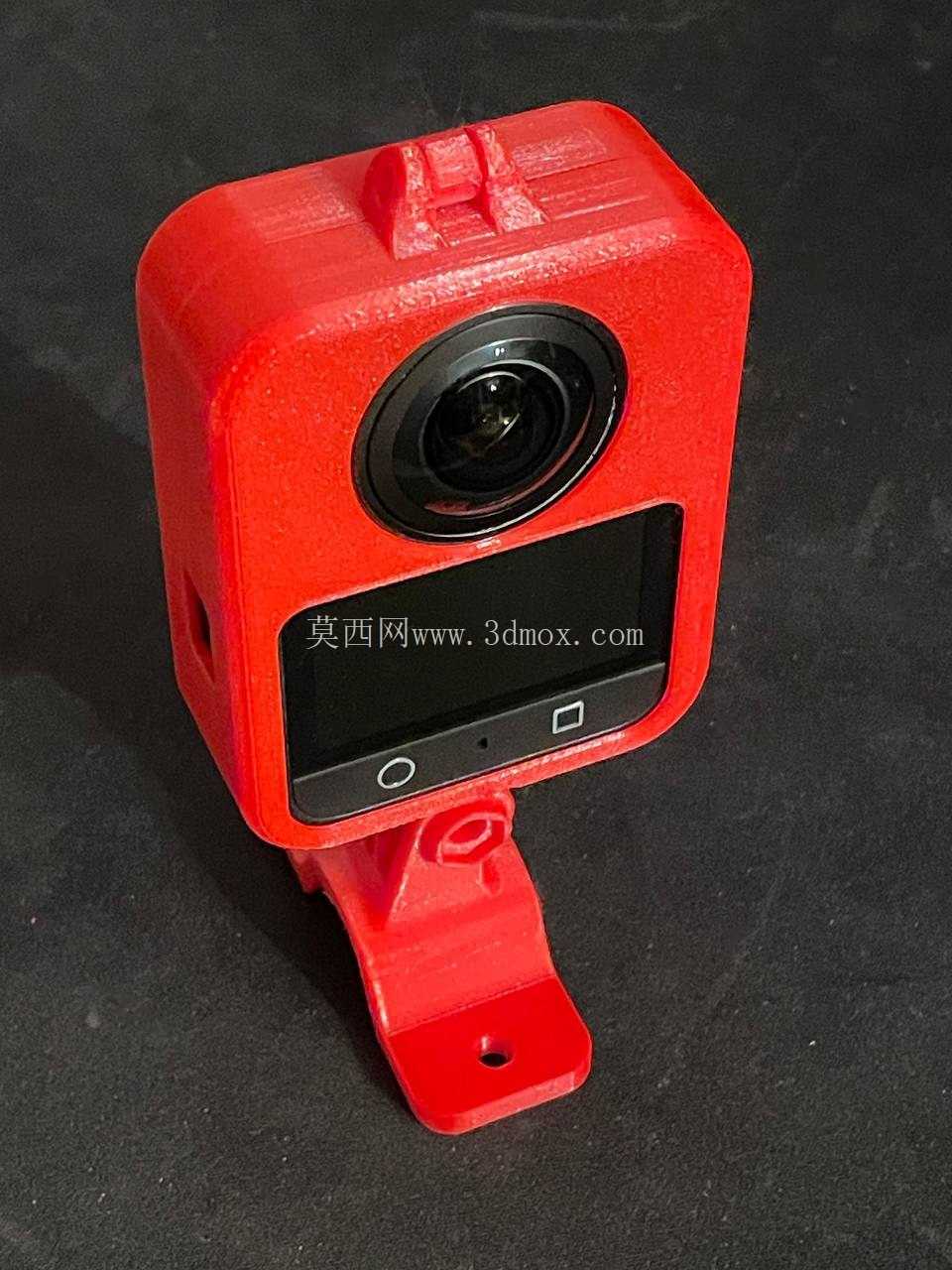

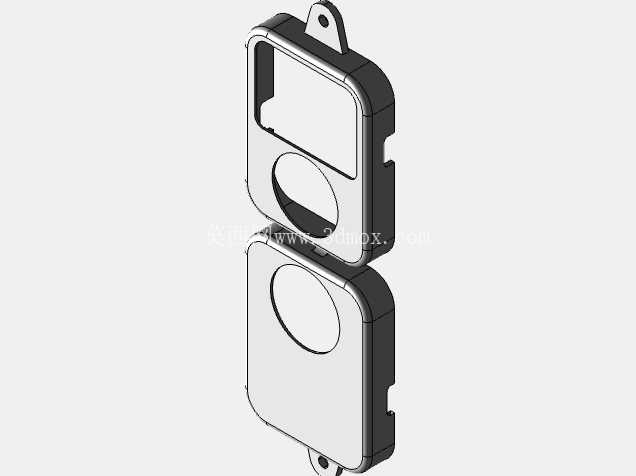

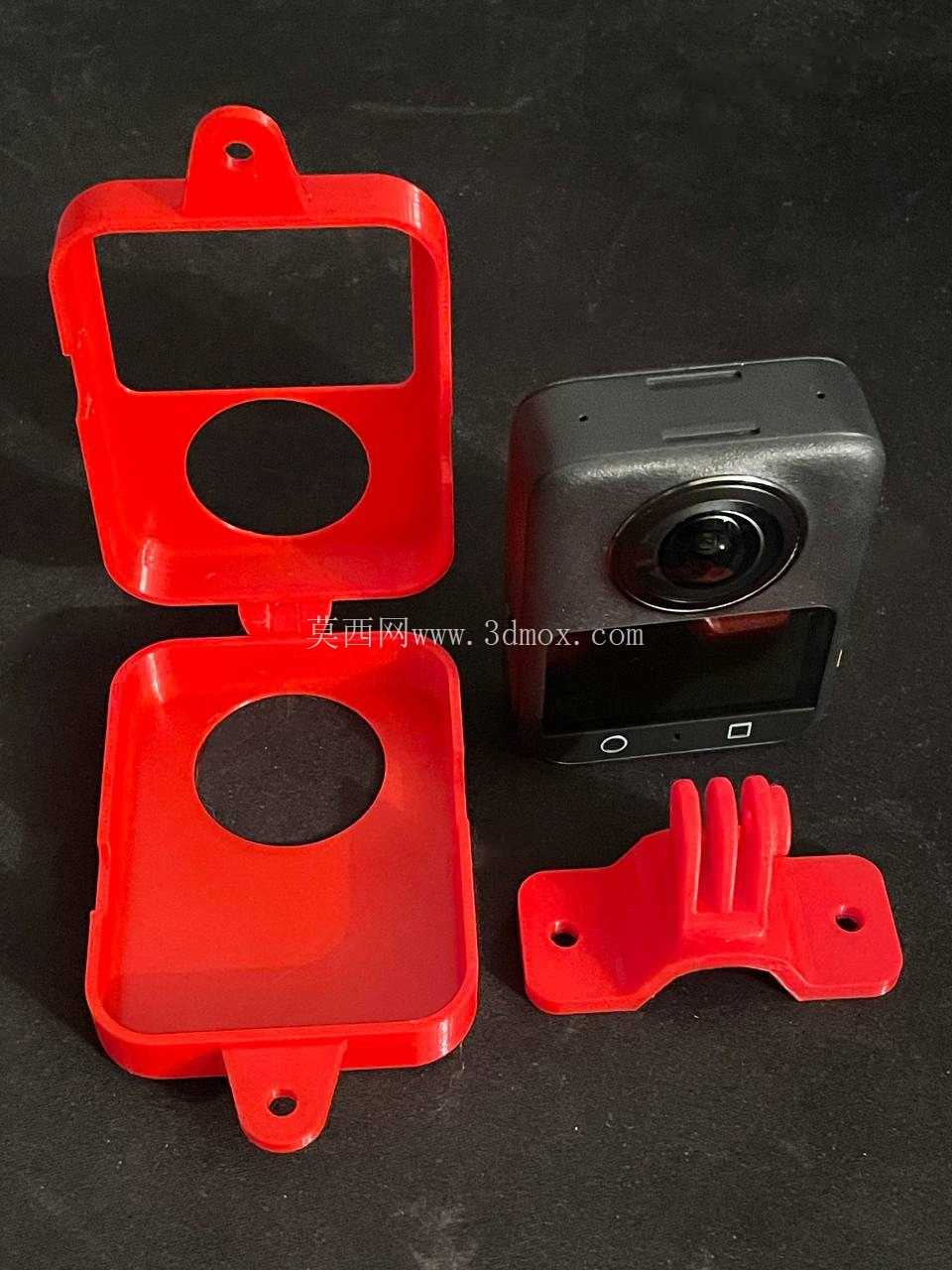

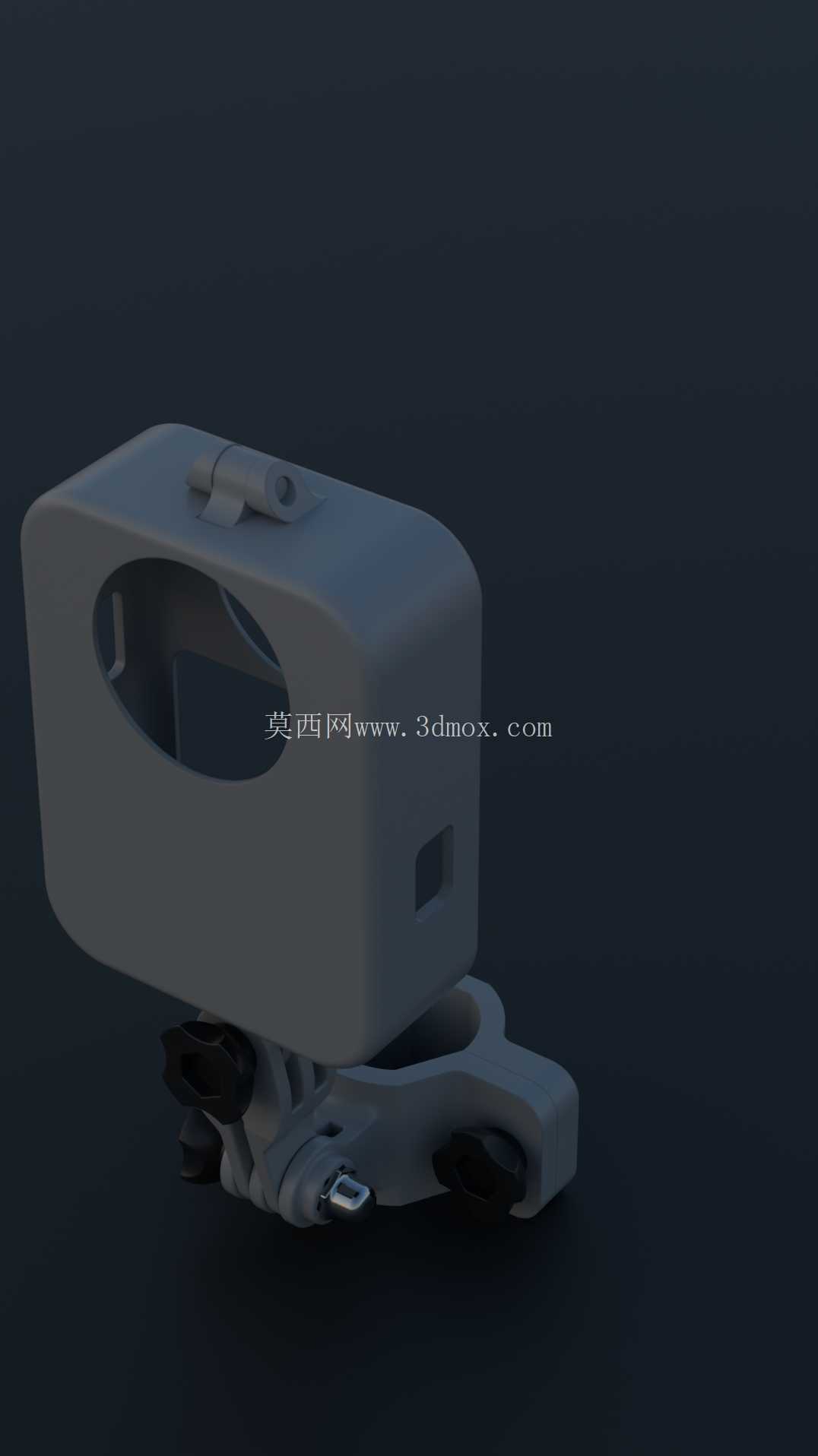

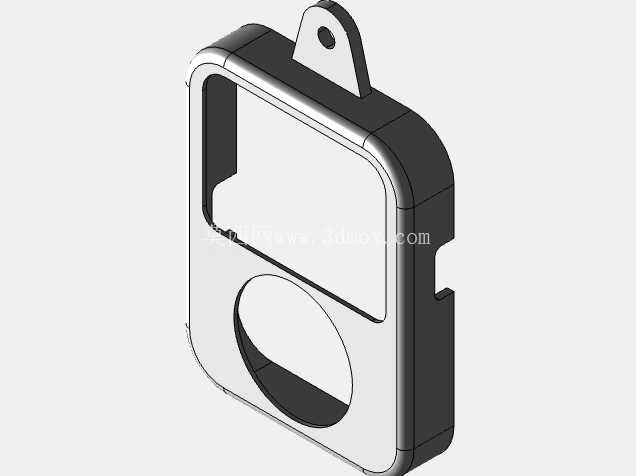

　　上部为相机容纳仓，仓体内腔轮廓完全贴合大疆OSMO相机的机身曲面，预留的镜头开孔、侧边接口避让槽位，能够保证相机装入后不遮挡取景视野，同时不影响充电、数据传输等外接操作，仓体顶部设置的快拆锁扣，仅需单指按压即可完成相机的装入与取出，相比传统螺纹锁紧结构，操作效率提升60%以上，适配户外快速切换拍摄机位的使用需求。下部为夹持与转接结构，中间的球头铰接组件可以实现水平360度旋转、俯仰正负90度的角度调节，铰接位置设置的阻尼锁紧旋钮，拧紧后可提供足够的锁紧力，即使在剧烈运动的拍摄场景下也不会出现相机点头、角度偏移的问题。户外极限运动拍摄、vlog日常记录、工业巡检影像采集等场景中，运动相机的固定稳定性直接决定成片质量，这款适配大疆OSMO与GoPro接口的三脚架转接支架，正是为解决多场景下相机快速装夹、多姿态固定需求开发的结构件。从实际使用场景出发，支架需要同时兼顾手持拍摄时的快拆效率、三脚架固定时的连接刚性，以及不同管径杆体上的夹持适配性，因此在结构设计阶段就摒弃了传统一体式支架的冗余结构，采用上下分体式的模块化布局。

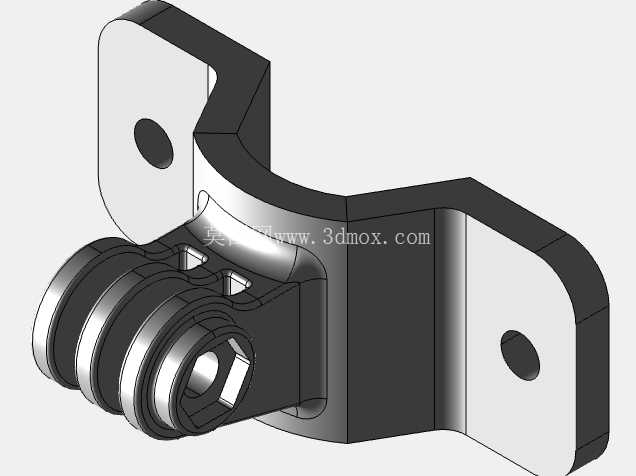

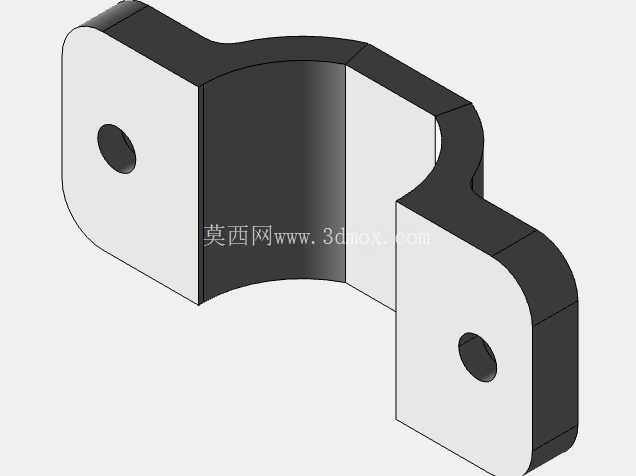

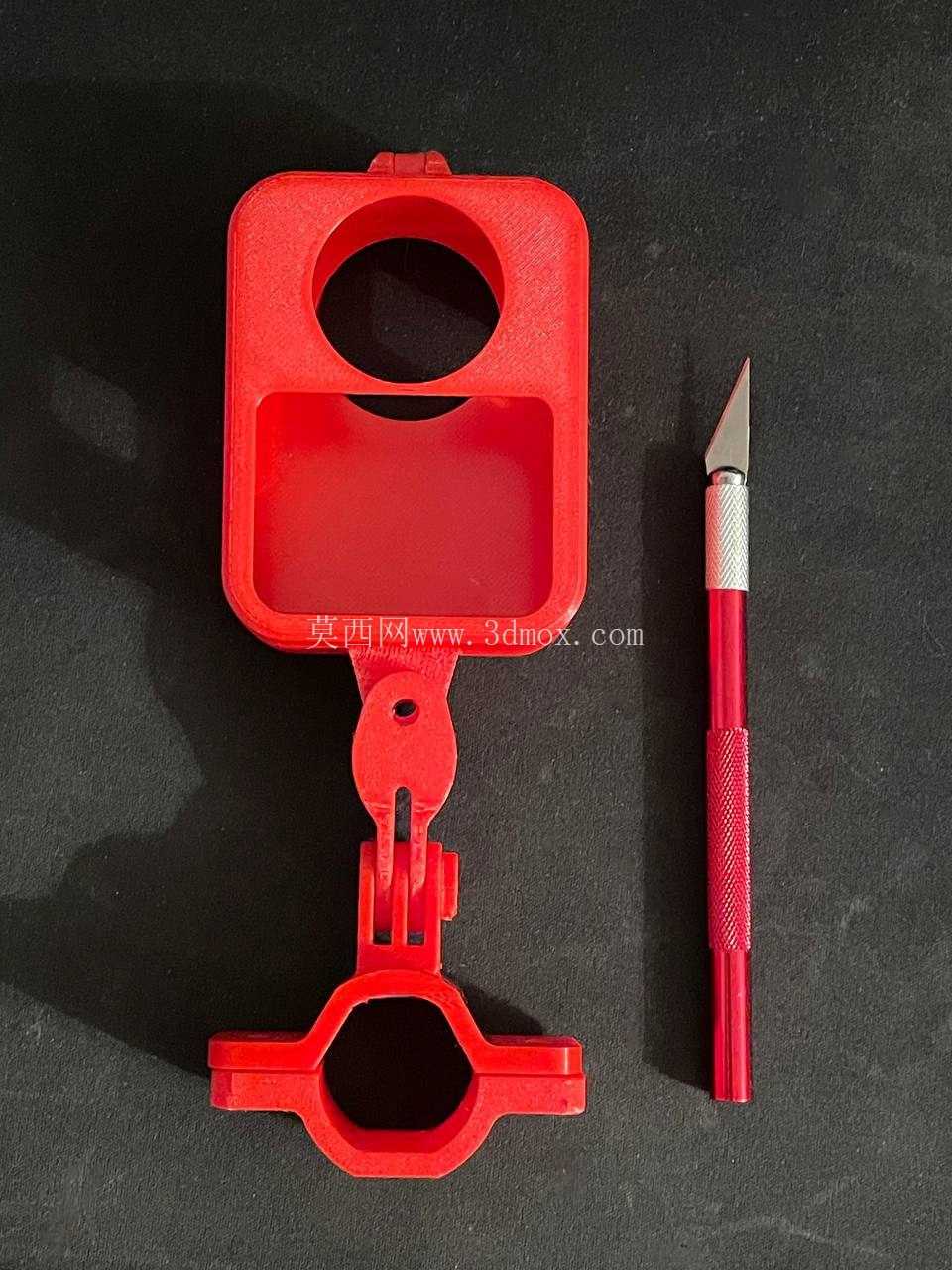

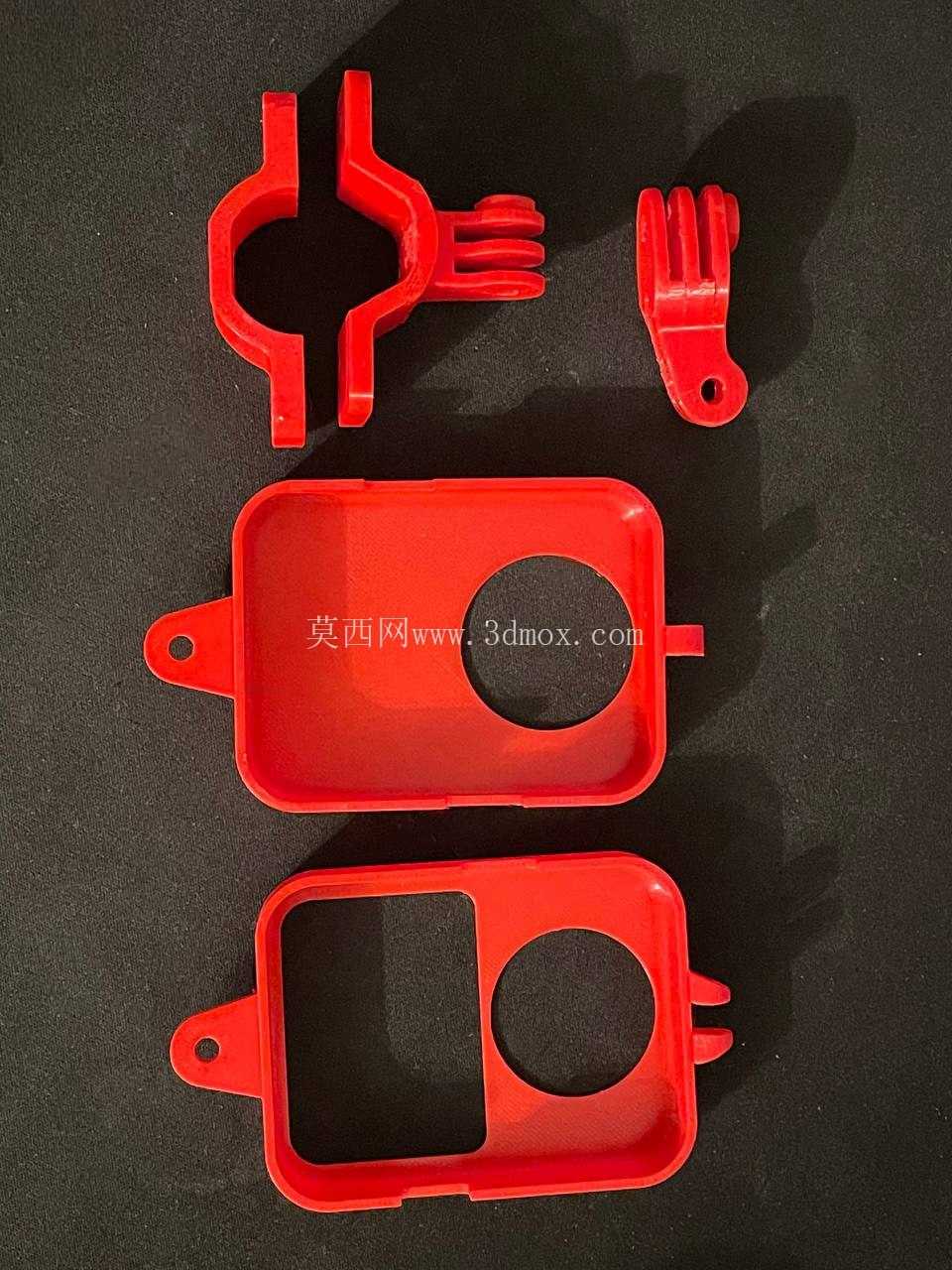

　　底部的环形夹持座采用开口式设计，夹持范围覆盖常见的三脚架中轴、自行车把杆、头盔安装基座等不同直径的安装载体，夹持面内嵌的防滑橡胶垫，既可以增大接触面摩擦力防止支架滑动，也能避免夹持力过大对被夹持杆体表面造成划伤。从安装边界来看，上部相机仓的内部尺寸严格匹配对应相机的机身外形，装入后相机与仓壁的单边间隙控制在0.2mm以内，既不会因为间隙过大导致相机晃动，也不会因为间隙过小造成装入卡滞；下部夹持座的最小夹持直径为15mm，最大夹持直径为35mm，能够覆盖绝大多数民用拍摄配件的杆体尺寸，球头调节结构的阻尼力矩经过反复调校，既可以保证角度调节时的顺滑手感，也能在锁紧后承受相机本身的重量以及运动过程中的惯性冲击力，不会出现松脱滑落的问题。

　　在结构强度设计上，整体支架采用工程塑料一体注塑成型，关键受力位置比如球头铰接处、夹持座锁紧螺丝孔位，都做了局部加厚处理，内部增设的加强筋结构，在不增加整体重量的前提下，将结构的抗弯折强度提升了40%，即使从1.5米高度意外跌落，也不会出现结构断裂、锁扣失效的问题。实际使用过程中，这款支架可以快速在三脚架固定拍摄、手持杆移动拍摄、车载夹持拍摄等不同模式之间切换，不需要额外更换转接配件，相比原厂单一功能的固定支架，场景适配性更强。

　　针对运动相机常见的户外使用环境，支架的所有外露金属部件都采用不锈钢材质，避免长期在潮湿、多尘环境下使用出现锈蚀卡顿的问题，塑料部件表面做了磨砂哑光处理，既可以减少户外强光下的反光对拍摄画面造成干扰，也能提升手持操作时的摩擦力，减少手滑掉落的风险。在细节设计上，夹持座的两个锁紧螺丝采用内六角与十字槽通用的螺头设计，即使没有专用工具，用日常的硬币、钥匙也能完成锁紧力调节，适配户外无工具的应急使用场景；相机仓内部的边角位置都做了R2以上的圆角处理，避免装入相机时刮花机身表面的涂层。从结构建模的角度来看，这款支架的所有配合面都遵循了注塑件的设计规范，拔模角度统一设置为1.5度，壁厚均匀控制在2.5mm左右，避免注塑过程中出现缩痕、翘曲等成型缺陷，球头与球窝的配合间隙经过公差匹配，能够保证长期使用后依然保持合适的阻尼手感，不会因为磨损出现松旷。
