航天探测用弹簧式弹射释放机构设计

在航天探测载荷部署、小型无人机空中投放、水下探测设备布放这类场景里，可靠的瞬时弹射机构一直是结构设计里的核心难点——既要保证存储运输阶段的锁紧可靠性，不能出现误触发，又要在接到释放指令的瞬间输出稳定一致的推力，把载荷以设定的初速度推离搭载平台，避免载荷和母舱发生碰撞干涉。这次设计的弹簧驱动弹射机构，就是针对这类瞬时释放场景做的结构优化，整个机构的动力核心采用圆柱螺旋压缩弹簧作为动力源，相比火工品弹射方案，它没有爆炸冲击带来的过载风险，也不需要复杂的点火控制电路，存储周期长，维护成本低，还能通过调整弹簧预压量精准匹配不同重量载荷的弹射初速度要求。

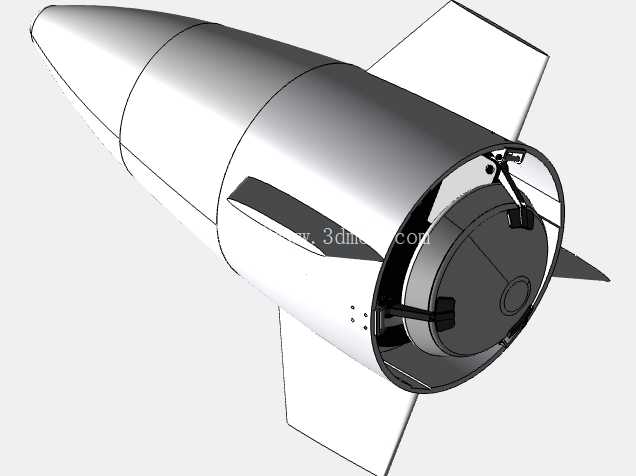

从结构布局来看，整个弹射机构采用流线型整流外壳设计，外壳曲面做了连续顺滑过渡，没有突兀的直角凸起，一方面是为了降低弹射过程中穿过空气或者水流介质时的阻力，保证弹射轨迹的稳定性，另一方面这种对称式的回转体结构，在安装时不需要额外做动平衡校准，只要保证安装基准面和搭载平台的释放端面贴合度在公差范围内，就能避免弹射时出现偏载。机构内部的动力传递路径做了同轴度约束，弹簧导向杆和外壳内壁的导向槽采用小间隙配合，间隙控制在0.02mm到0.05mm之间，既不会因为间隙过大导致弹簧伸缩时出现卡滞、偏磨，也不会因为间隙过小在温度变化出现热胀冷缩时出现运动卡死的问题。

锁紧释放环节采用了周向均布的三个锁爪结构，锁爪的啮合面做了楔形自锁设计，在存储状态下，锁爪在预紧弹簧的作用下牢牢卡住载荷端的连接凸台，哪怕承受15g的纵向冲击振动，也不会出现意外脱开的情况；当释放指令触发时，电磁驱动的解锁环轴向移动，推动锁爪向外张开，瞬间解除对载荷的约束，此时处于预压缩状态的主弹簧快速释放弹性势能，推动载荷沿着导向杆轴向加速，直到载荷完全脱离机构外壳，整个加速行程控制在120mm，既能保证载荷获得足够的离轨初速度，又不会因为行程过长导致机构整体尺寸过大，占用过多的搭载空间。

安装边界方面，整个机构的最大外径为86mm，总长度为210mm，安装法兰位于机构尾部，法兰上均布4个M5的安装螺纹孔，孔位中心圆直径为72mm，安装时只需要保证法兰端面和搭载平台的安装面平面度不大于0.03mm，就能满足安装精度要求，不需要额外设计复杂的转接支架。机构尾部预留了标准的电气接插件安装位，解锁信号的供电线路可以直接通过接插件和母舱的控制系统连接，不需要额外走线布线，降低了现场安装的复杂度。

在可靠性设计上，整个机构的运动部件都做了表面硬化处理，弹簧采用不锈钢弹簧钢材质，表面做了钝化处理，能够适应高低温交变、高湿度的复杂工作环境，锁爪和解锁环的接触部位做了耐磨涂层处理，反复解锁测试的寿命可以达到500次以上，完全满足地面测试、多次演练的使用需求。另外，机构内部没有采用液压、气动这类需要密封的动力结构，不存在泄漏失效的风险，长期存储时只需要定期检查锁爪的预紧力和主弹簧的预压量，不需要做复杂的维护保养，非常适合在野外、航天这类维护条件有限的场景下使用。

实际使用过程中，针对不同重量的载荷，只需要更换对应刚度的主弹簧，调整预压螺母的位置，就能匹配不同的弹射初速度要求，不需要改动整体的外壳和锁紧结构，具备很强的通用性。比如搭载0.5kg的小型探测载荷时，选用刚度为5N/mm的弹簧，预压量设置为40mm，就能让载荷获得约8m/s的离轨初速度，完全满足载荷和母舱安全分离的距离要求；如果搭载更重的载荷，只需要更换更高刚度的弹簧，重新计算预压量即可，整个调整过程不需要复杂的工装，普通的结构装配人员就能完成操作。

从结构建模的角度来看，整个机构的所有零件都采用参数化建模，各个配合部位的尺寸都做了关联设计，比如调整外壳的外径尺寸时，内部的导向杆、锁爪、解锁环的对应尺寸会自动更新，不需要逐个零件修改，大大提升了后续衍生型号的设计效率。所有的配合公差都按照GB/T 1800.2的标准选取，运动部件的配合选用H7/g6的间隙配合，固定连接部位选用H7/k6的过渡配合，既保证了装配的工艺性，又能满足运动精度的要求，加工时不需要特殊的工艺设备，普通的数控车床、加工中心就能完成所有零件的加工，制造成本可控，适合小批量生产应用。
