工业缝纫机用金属强力线轴结构

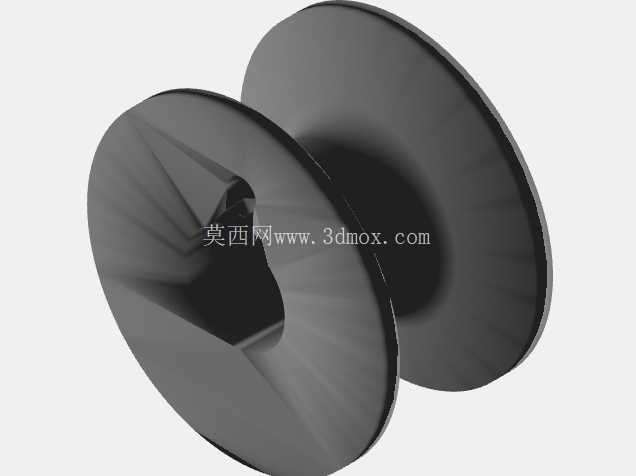

　　从结构设计逻辑来看，这款线轴采用卷绕式主体结构，中心设置6mm内径的安装通孔，这个尺寸是匹配工业缝纫机梭床安装轴的通用标准尺寸，安装时可以直接卡入梭床定位轴，不需要额外加装衬套，轴体与安装轴的配合间隙控制在0.02mm以内，既可以保证旋转时的同轴度，避免高速转动时出现径向跳动，又不会因为配合过紧出现拆装卡顿的问题，日常更换底线时可以直接徒手拔取替换，不需要借助额外工具。线轴的外径设置为20.4mm，这个尺寸是经过实际工况验证的最优卷绕容量边界，既可以保证单次卷绕的缝线长度满足中厚料连续缝纫2-3小时的作业需求，减少换线频次，又不会因为外径过大超出梭床的容纳空间，避免和梭床盖板、摆梭构件发生运动干涉。在工业缝纫设备的供线系统里，线轴是直接决定供线稳定性的核心易耗构件，这款金属材质的强力线轴，主要适配中厚料工业平缝机、同步车等设备的底线供给场景，日常作业中承担着储存底线、均匀释放缝线的核心作用，相比普通塑料线轴，金属材质的结构在高速缝纫工况下的抗形变能力更强，不会因为长时间高速旋转产生的离心力出现轴体胀裂、边缘磨损起毛的问题，能有效降低缝纫过程中出现断线、卡线的故障概率。

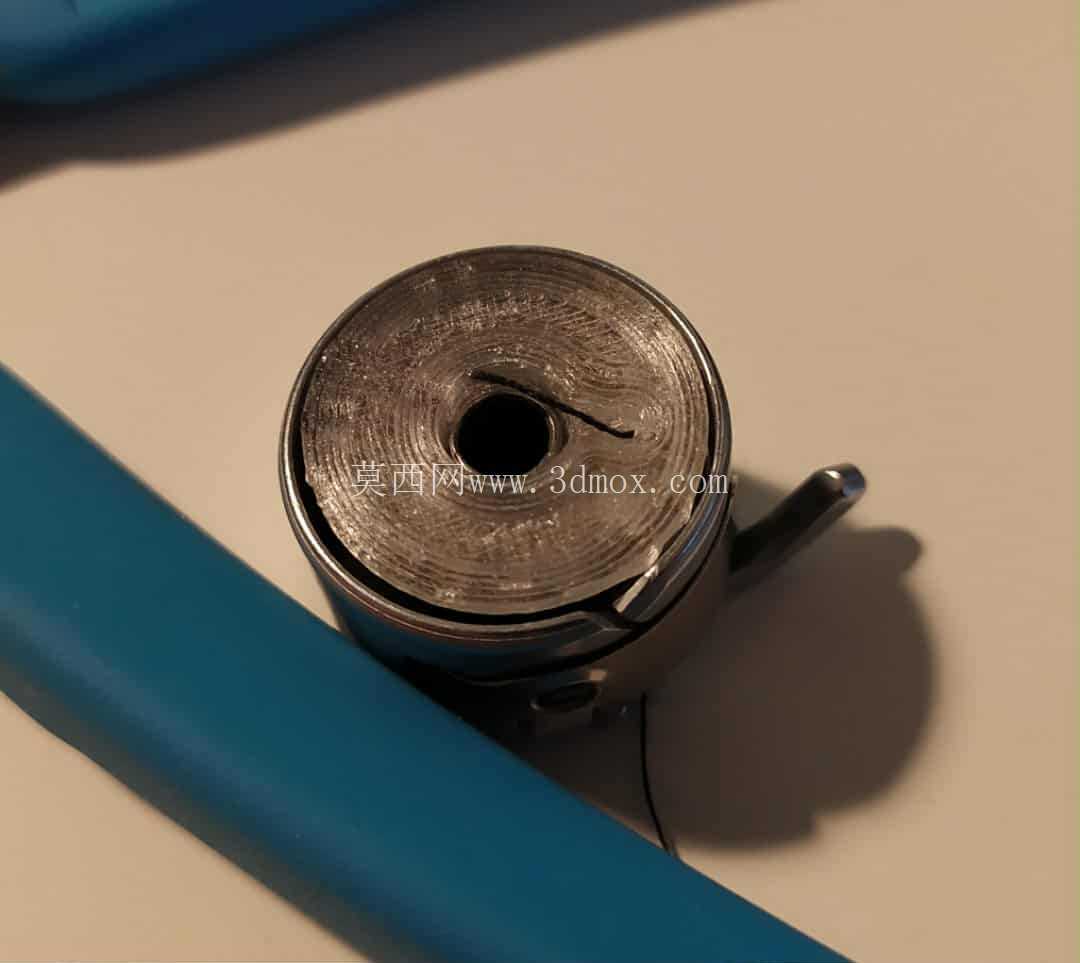

　　线轴的卷绕区域宽度为12mm，这个宽度可以适配市面上绝大多数规格的工业缝纫底线，包括202涤纶线、锦纶邦迪线等常用中厚料缝线，卷绕时缝线可以均匀排布在12mm的宽度区间内，不会出现缝线堆叠、偏斜的问题，释放缝线时的张力波动可以控制在±5cN以内，能有效保证缝纫线迹的均匀度，避免出现线迹忽松忽紧、浮线的问题。线轴的侧边设置有一体式的金属压线弹片，这个结构是用来固定缝线线头的，卷绕完成后可以将线头卡入弹片下方，避免存放过程中线头松脱导致线卷散乱，安装到梭床后只需要轻轻拉动线头就可以将缝线抽出，不需要额外调整弹片位置，操作便利性较强。

　　线轴的边缘做了圆弧钝化处理，没有尖锐的毛刺和棱角，一方面可以避免高速旋转时边缘刮伤缝线，减少断线概率，另一方面也能避免操作人员更换线轴时被划伤。从实际应用场景来看，这款线轴除了适配常规工业缝纫机之外，也可以用在皮具加工、箱包缝制、汽车内饰缝制等对供线稳定性要求较高的作业场景，这类场景通常使用的缝线强度较高、线径较粗，普通塑料线轴在长时间使用后容易出现轴体磨损、内孔变大的问题，导致旋转时跳动过大，而金属材质的线轴耐磨性能更好，正常工况下的使用寿命可以达到塑料线轴的5倍以上。

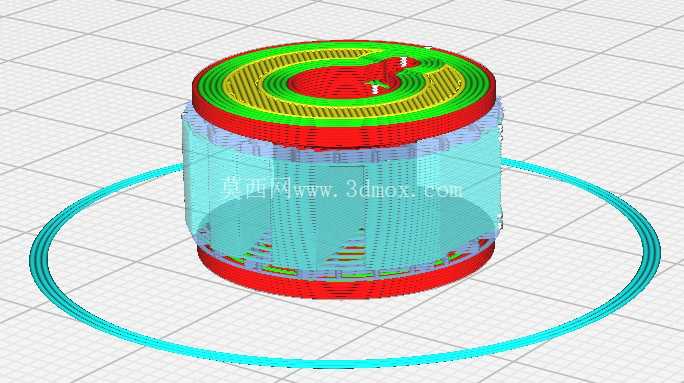

　　在三维建模过程中，这类构件需要重点关注中心安装孔的同轴度公差、卷绕区域的圆柱度公差，以及侧边压线弹片的弹性变形量，弹片的压紧力需要控制在合适的区间，压力过大会导致抽线时阻力过大，出现底线过紧的问题，压力过小则无法有效固定线头，容易出现线头松脱的问题。建模时还需要注意线轴两端挡边的高度差，两端挡边需要高出卷绕区域0.8mm左右，既可以防止缝线从侧边滑出，又不会因为挡边过高和梭床内部构件发生摩擦。另外，线轴的表面粗糙度需要控制在Ra1.6以下，过于粗糙的表面会增大缝线和轴体的摩擦力，导致抽线阻力变大，过于光滑则容易出现缝线打滑，导致卷绕时排线不齐。这款线轴的整体结构没有多余的复杂特征，所有尺寸都围绕工业缝纫设备的通用安装标准设计，具备较强的通用性，可以适配多数主流品牌的工业缝纫机梭床结构，不需要针对特定机型做额外的结构修改，在设备维护、配件替换时的适配成本较低。
