轻质紧凑型弹射锁定释放机构设计

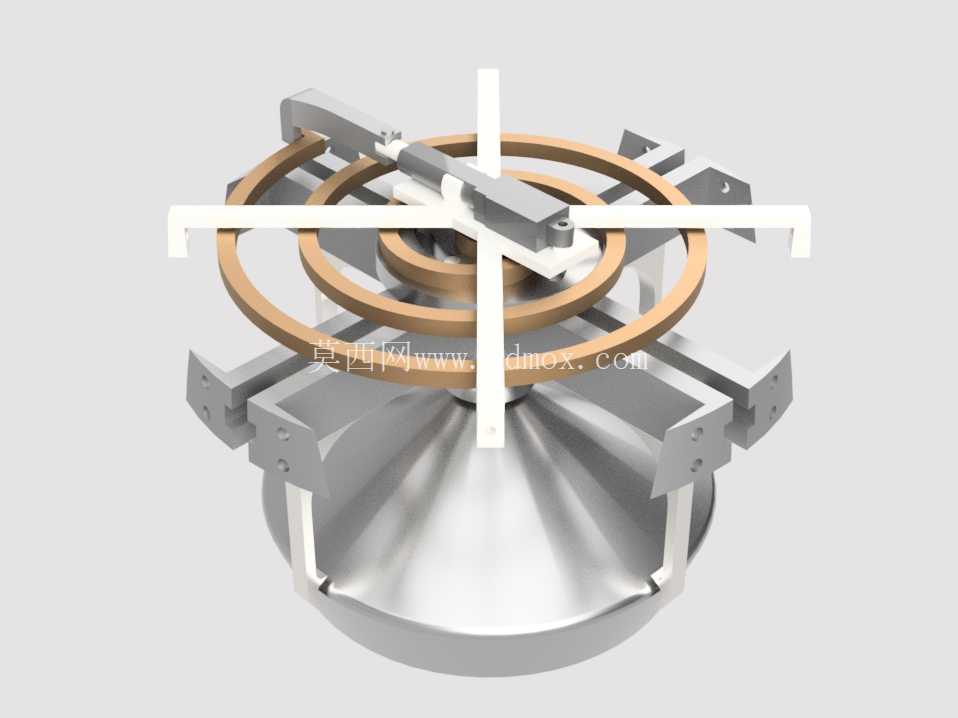

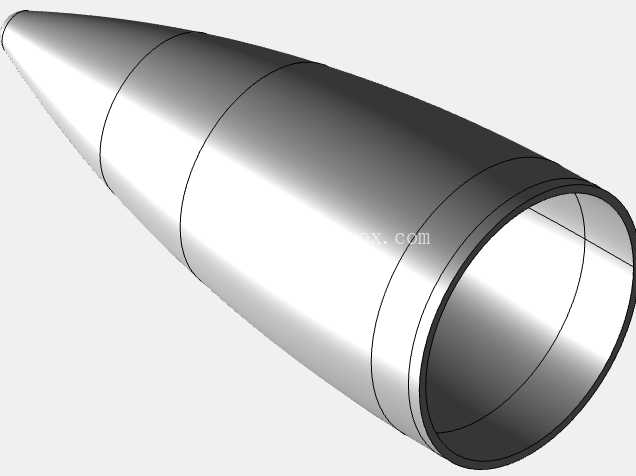

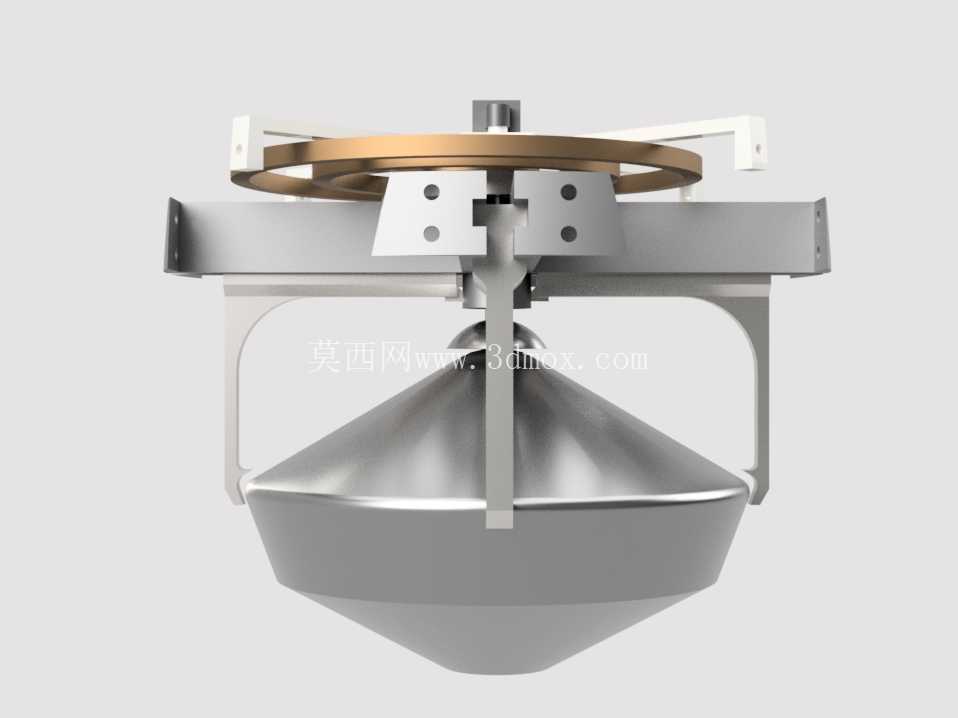

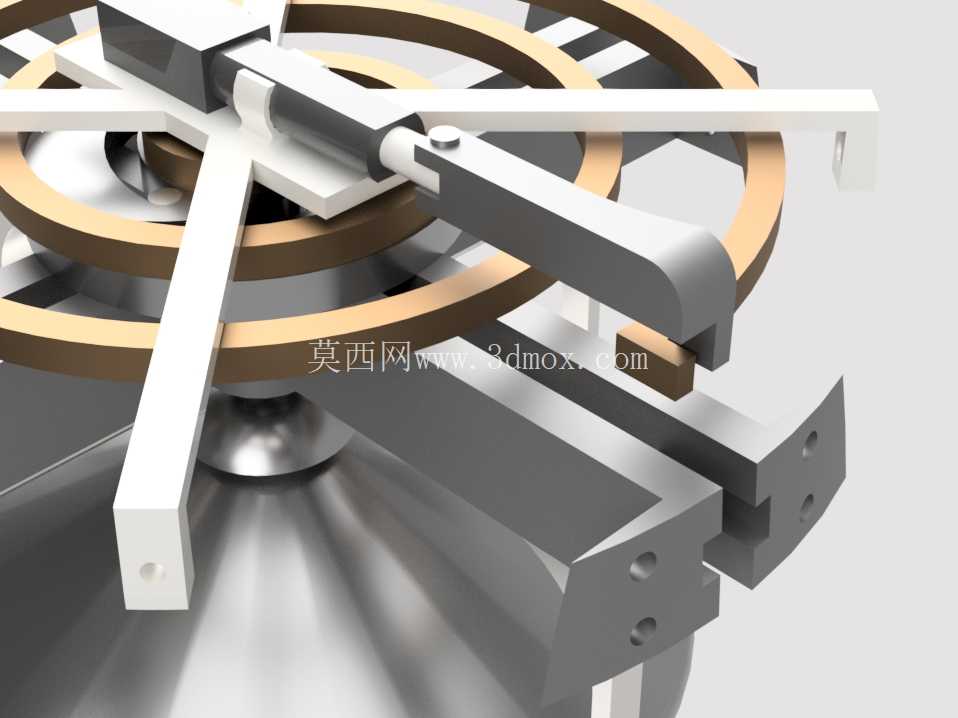

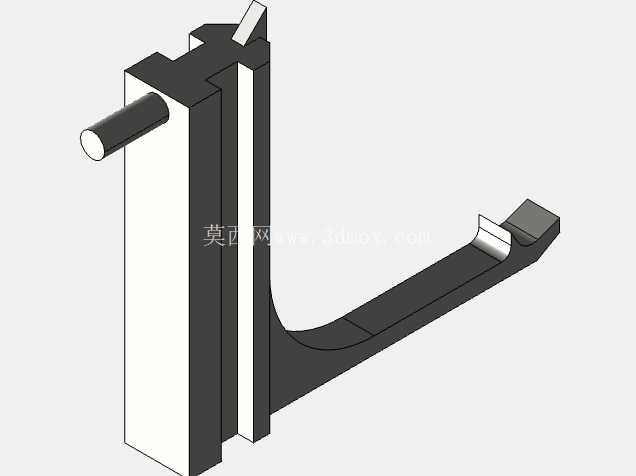

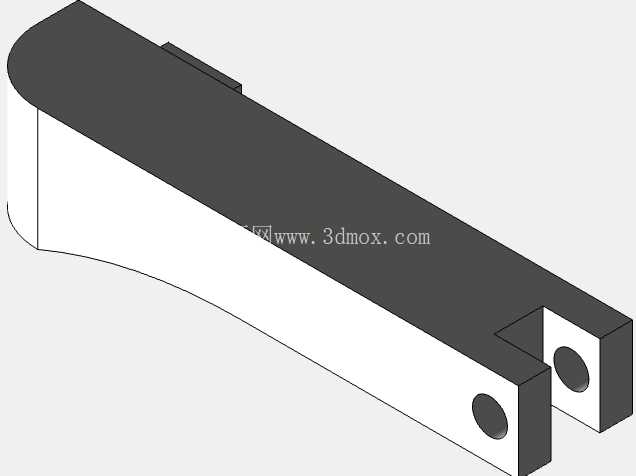

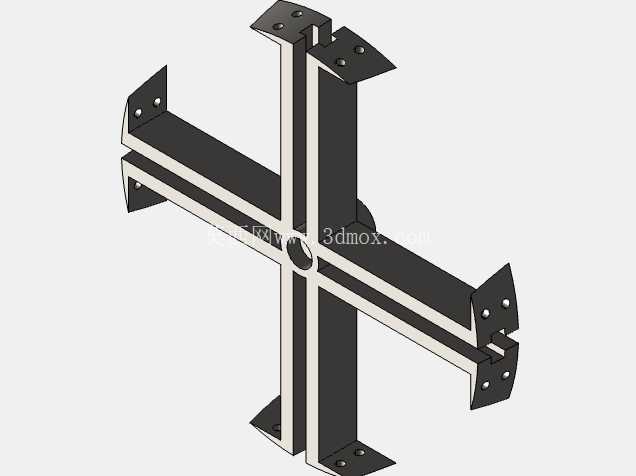

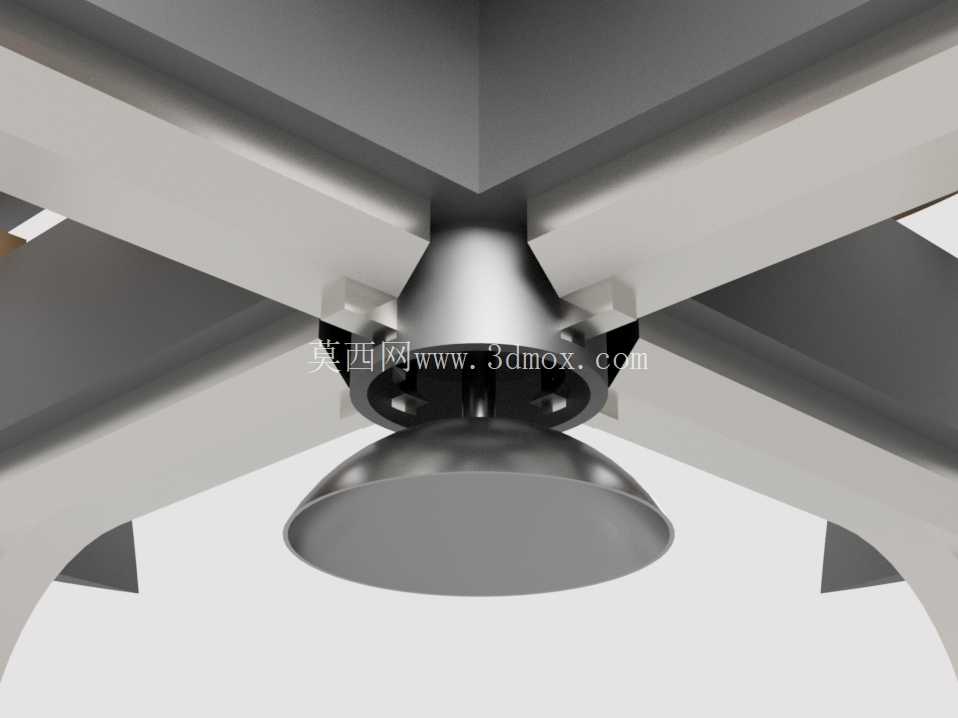

　　在航空航天弹射挂载、小型无人装备快速部署、工业产线快速顶出工位这类对空间占用、自重、动作可靠性有严苛要求的场景里，常规的锁止释放结构往往存在零件数量多、锁止间隙大、触发后响应迟滞、长期存放后卡滞的问题，这套弹射机构的设计初衷就是解决上述痛点，在极小的安装空间内实现稳定锁止与瞬时释放的功能。从结构布局来看，整体采用锥段式流线外形，没有外凸的安装耳与操作结构，所有功能零件都集成在锥型壳体内部，外轮廓最大直径可适配直径50-80mm的圆柱形安装腔体，轴向总长度控制在180-220mm区间，安装时仅需在腔体入口处设置3处均匀分布的定位止口，不需要额外设计复杂的连接法兰，能直接嵌入对应直径的管状安装位，大幅降低配套设备的结构改造成本。设计过程中优先考虑了锁止状态的可靠性，锁止组件采用周向均布的弹性卡爪结构，卡爪的啮合面设计成15度的自锁倾角，在没有触发动作输入的情况下，即使承受轴向1200N的持续反向拉力，卡爪也不会出现脱开滑移的问题，同时卡爪与中心推杆的接触位置做了渗碳硬化处理，表面硬度达到HRC55-60，能承受长期反复锁止带来的接触磨损，整套机构的设计循环寿命不低于3000次动作循环，满足常规工业与装备场景的使用频次要求。

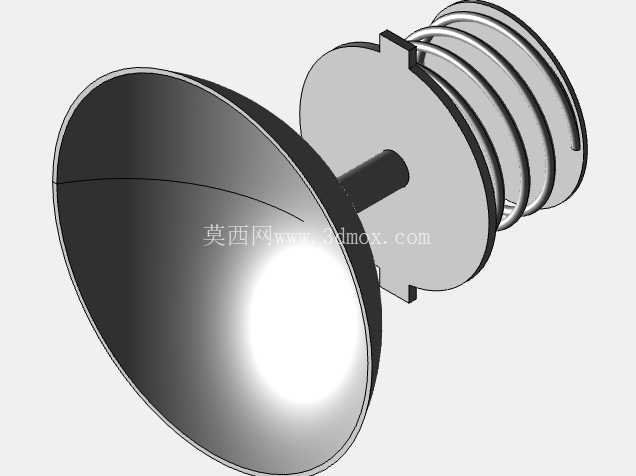

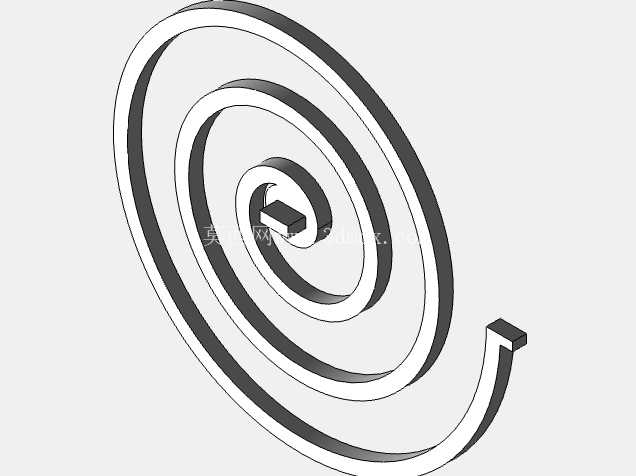

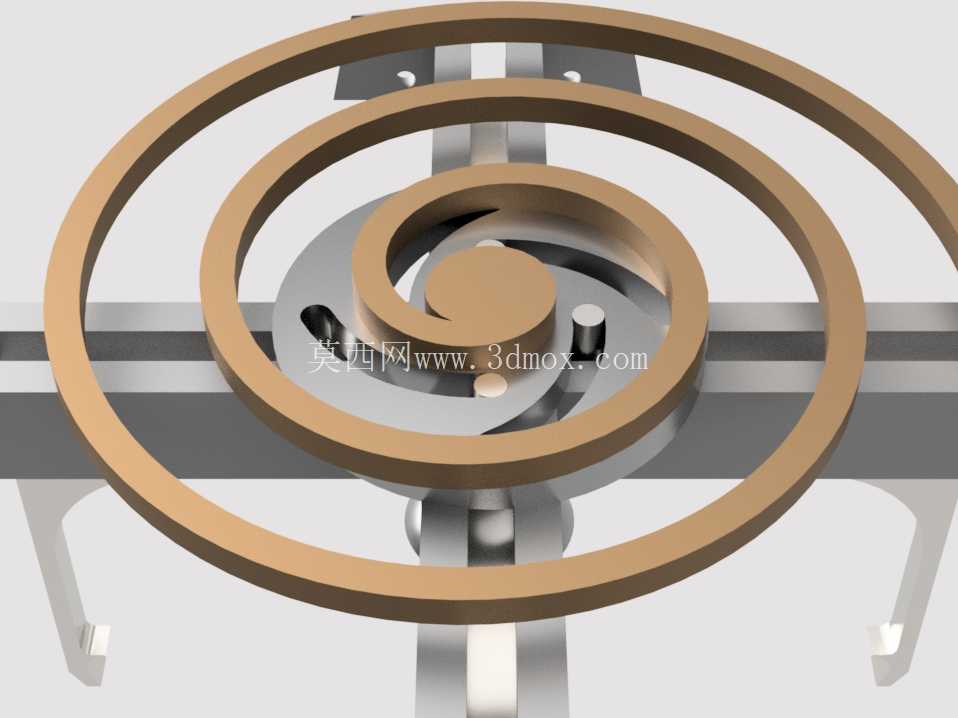

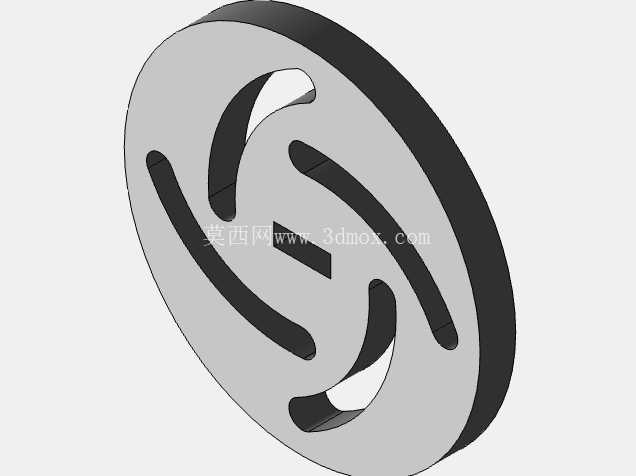

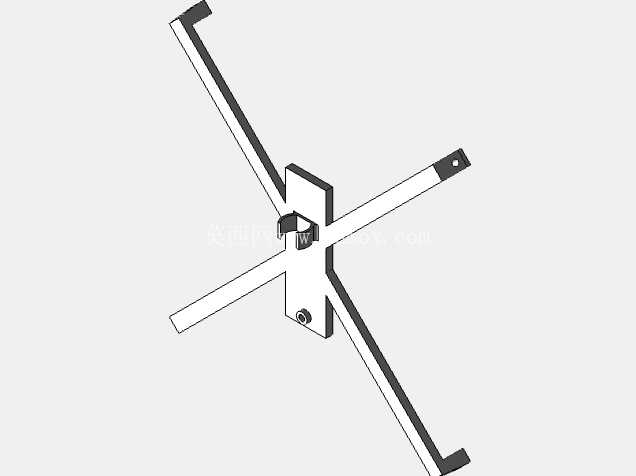

　　释放触发结构采用中心顶推式设计，触发行程仅需8mm，触发力控制在40-60N区间，不需要配套大推力的触发驱动件，采用常规的微型电磁铁或者小行程气缸就能完成触发动作，触发后中心推杆在内部储能弹簧的作用下快速向前位移，带动卡爪沿径向向内收缩，瞬间解除对被弹射件的锁止约束，整个释放动作的响应时间控制在15ms以内，不会出现动作迟滞导致的弹射不同步问题。考虑到不同场景的弹射力需求差异，内部的储能弹簧采用可替换式设计，使用者可以根据被弹射件的重量、需要的弹出初速度，更换不同刚度的复位弹簧，弹射力覆盖20N到200N的调节区间，不需要改动其他结构零件就能适配不同的负载需求。

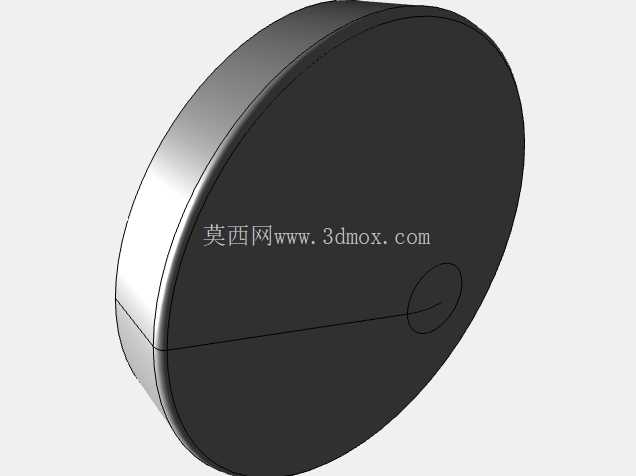

　　结构的密封设计也做了针对性优化，锥段壳体的拼接位置采用嵌入式O型圈密封，整体防护等级可以达到IP54，能够在有少量粉尘、淋水的户外场景下正常工作，不会因为外界杂质进入内部导致卡爪卡滞、弹簧锈蚀的问题。在零件加工工艺性上，所有壳体类零件都采用薄壁回转体结构，可以直接通过数控车床一次装夹完成外轮廓与内部型腔的加工，不需要复杂的多轴铣削工序，加工成本控制在较低水平，适合小批量量产配套。卡爪类零件采用粉末冶金成型工艺，成型后只需要对啮合面做精磨处理就能达到尺寸精度要求，零件一致性好，装配时不需要做额外的配磨修配，整套机构的装配工时控制在15分钟以内，后期维护时只需要拆开尾部的端盖就能完成弹簧更换、内部杂质清理的操作，维护难度极低。

　　实际工况验证阶段，这套机构在-20℃到60℃的环境温度区间内都能稳定完成锁止与释放动作，不会因为低温导致弹簧刚度变化出现触发力异常，也不会因为高温导致内部润滑脂流失出现零件磨损加剧的问题。和同类型的弹射锁止机构相比，这套结构的零件总数减少了35%，自重降低了40%，在相同的安装空间内可以提供更大的锁止力与弹射行程，尤其适合对自重敏感的航空航天挂载、小型无人装备场景，同时也能适配工业自动化产线上的工件快速顶出、模具内嵌件快速弹出等工位，只需要根据安装腔体的尺寸做等比例缩放就能快速适配不同的安装空间，结构拓展性较强。
