乘用车前舱引擎覆盖件曲面结构设计

作为车身前部核心外覆盖件，引擎盖的设计需要同时兼顾空气动力学表现、行人碰撞保护要求、整车外观协调性以及机舱内部的安装避让需求，在整车开发流程中属于车身外饰设计的核心环节之一。日常行驶过程中，该部件首先承担发动机舱上部的封闭防护作用，阻隔行车过程中路面飞溅的泥水、砂石进入机舱内部，避免舱内线束、管路、动力总成附件被异物击打出现损坏，同时能够隔绝动力总成运转产生的部分噪音直接向车外传递，优化车外NVH表现。高速行驶工况下，引擎盖的曲面曲率直接影响车头位置的气流走向，合理的曲面弧度能够引导气流平顺流过前风挡区域，减少车头位置的紊流产生，降低整车风阻系数，同时减少高速状态下气流在引擎盖表面形成的升力，提升前轮的抓地稳定性。

从结构设计逻辑来看，该覆盖件采用外板加内加强筋的双层结构思路，外板为连续的A级曲面，整体曲面从车头格栅位置向后逐步抬升，两侧向翼子板安装位置做顺滑的弧度收窄，曲面的G2连续性是设计过程中的核心管控点，避免后续钣金冲压环节出现面褶皱、反光畸变的问题，同时保证漆面完成后光线反射的顺滑度，匹配整车外观的质感要求。设计过程中需要重点校核与周边部件的安装间隙，前端与前保险杠上沿的配合间隙控制在3.5mm±0.5mm范围，两侧与前翼子板的配合间隙保持均匀，后端与前风挡下装饰板、雨刮臂的运动轨迹预留足够安全距离，避免引擎盖开合过程中出现运动干涉。

安装边界层面，该部件后侧通过两个铰链与车身前围上部的安装支架连接，铰链位置的转动轴线需要反复校核，保证引擎盖开启角度能够达到常规的70度左右，满足日常机舱检修、油液添加的操作空间需求，同时开启过程中不会与前翼子板后端、A柱下沿发生磕碰。前端位置设计有锁扣安装点，与车头前部的引擎盖锁体配合，锁止状态下需要保证引擎盖与周边部件的面差控制在1mm以内，避免高速行驶过程中出现部件抖动、异响问题。内板的加强筋布局需要兼顾刚度与轻量化要求，在引擎盖中部、锁扣位置、铰链安装位置设计局部加强结构，提升部件整体的抗凹性能，避免日常使用中轻微按压就出现外板凹陷变形，同时通过拓扑优化减少不必要的材料堆积，降低部件整体重量，助力整车轻量化目标达成。

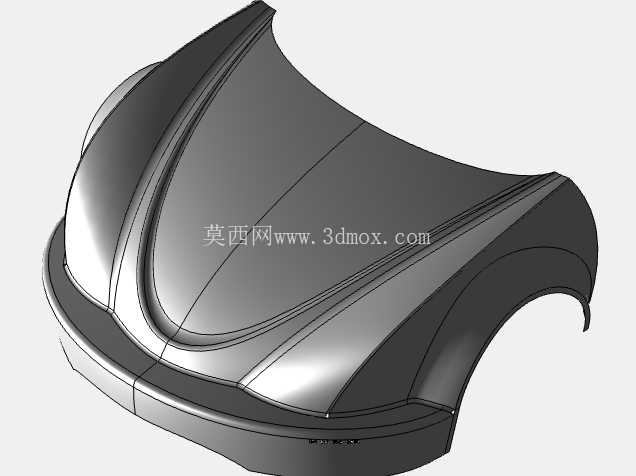

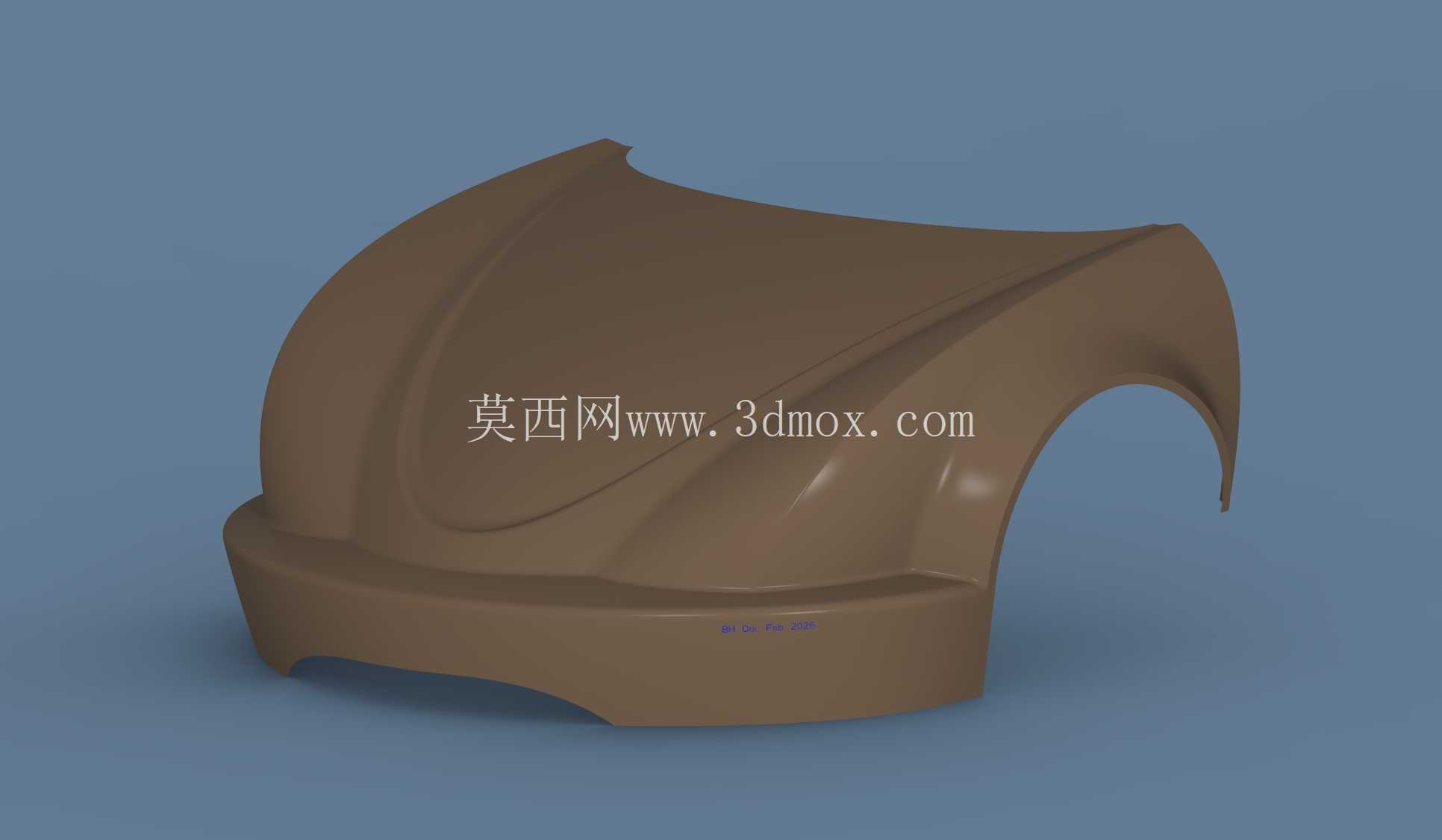

行人保护维度是当前引擎盖设计不可忽视的要点，设计过程中需要在引擎盖内板与机舱内部硬点之间预留足够的溃缩空间，当车辆与行人发生碰撞时，引擎盖能够通过可控的变形吸收碰撞能量，降低行人头部撞击受到的伤害值，这就要求在曲面设计阶段就同步校核机舱内部发动机、蓄电池、保险盒等硬点的最高位置，保证引擎盖内表面与这些硬点之间留有不小于60mm的安全溃缩距离，同时内板的加强筋结构不能设计得刚度过高，避免碰撞过程中出现硬接触点。曲面造型细节上，引擎盖表面设计有两条对称的弱化筋线，从靠近A柱的位置向前延伸至车头中部，既能够在视觉上拉长车头的视觉效果，提升整车外观的运动感，也能够在不增加板材厚度的前提下提升外板的纵向刚度，减少车辆行驶过程中引擎盖表面的振动形变。

实际建模过程中，曲面搭建需要从基础的轮廓线开始，先确定前后左右四个边界的关键截面线，调整截面线的曲率梳保证顺滑无拐点，再通过网格曲面命令生成基础大面，之后对大面进行曲率分析，调整局部控制点让整个曲面的曲率变化过渡均匀，避免出现曲率突变的区域。筋线位置的处理需要做渐消处理，让筋线从明显到平缓逐步融入大面，不能出现生硬的折角，否则不仅会影响冲压成型的合格率，还会导致漆面完成后出现明显的光影缺陷。完成外板曲面后，需要根据安装点位置、刚度需求设计内板结构，内板的焊接边位置要与外板的翻边尺寸匹配，保证包边工艺能够顺利实施，焊接点位的布局要均匀，避免焊接过程中出现外板表面的焊接变形。整个设计过程需要反复做装配干涉检查、运动仿真分析、刚度仿真验证，在满足所有性能要求的前提下，尽可能让曲面造型贴合整车的设计语言，保证部件与整车风格的统一性。
