农用植保无人机空气动力学顶篷结构设计

在大田植保作业、山地丘陵地块测绘、变量施肥施药这类低空作业场景里，无人机机载飞控、数传模块、电池接口这些核心电子部件的防护一直是结构设计里容易被忽略但直接影响作业可靠性的环节。这款顶篷的设计出发点，就是针对植保作业时高湿度、药雾弥漫、田间起降扬尘大的实际工况，在不额外增加过多飞行负载的前提下，给机身顶部的核心部件提供可靠的物理防护，同时兼顾飞行过程中的气动效率。

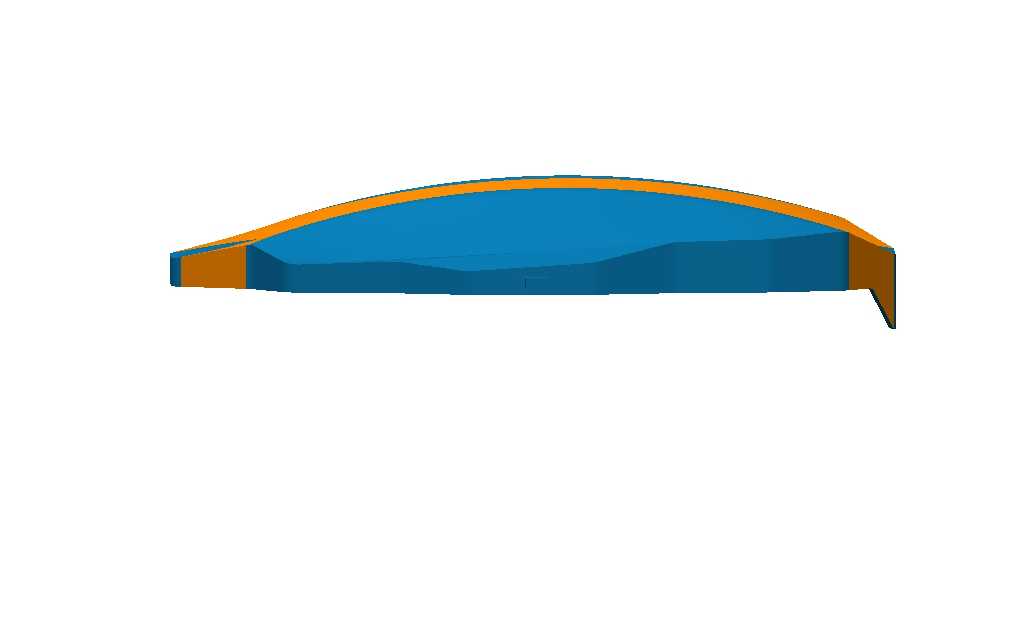

从实际作业的反馈来看，不少植保无人机在长时间田间作业后，会出现药雾凝结在飞控板引脚、扬尘堆积在接线端口导致的接触不良问题，尤其是在夏季高温高湿的南方稻区，或者是春季小麦条锈病防治时的连续作业场景，顶部没有合理导流防护的机型，电子部件的故障概率会明显升高。这款顶篷在轮廓设计上没有采用简单的平面盖板结构，而是顺着多旋翼无人机飞行时的顶部气流走向做了渐变的曲面过渡，前缘做了小角度的上翘导角，当无人机以3-6m/s的常规作业速度前飞时，迎面气流可以顺着顶篷曲面平滑流向机身后方，不会在机身顶部形成紊流区，既减少了不必要的气动阻力，也能让气流带着药雾、扬尘从机身侧方流过，减少颗粒物在机身顶部的沉积。

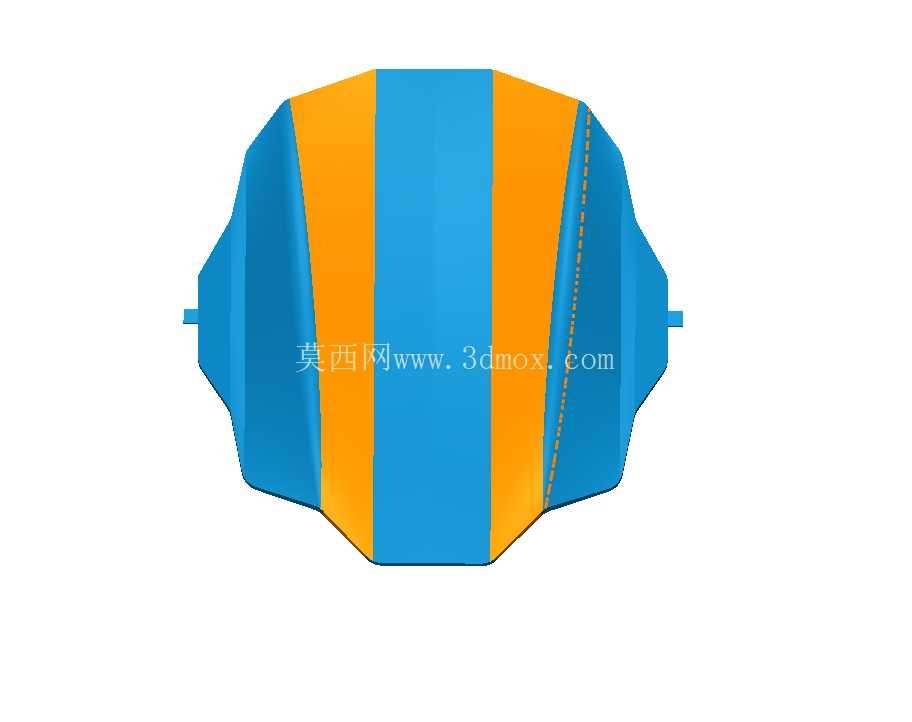

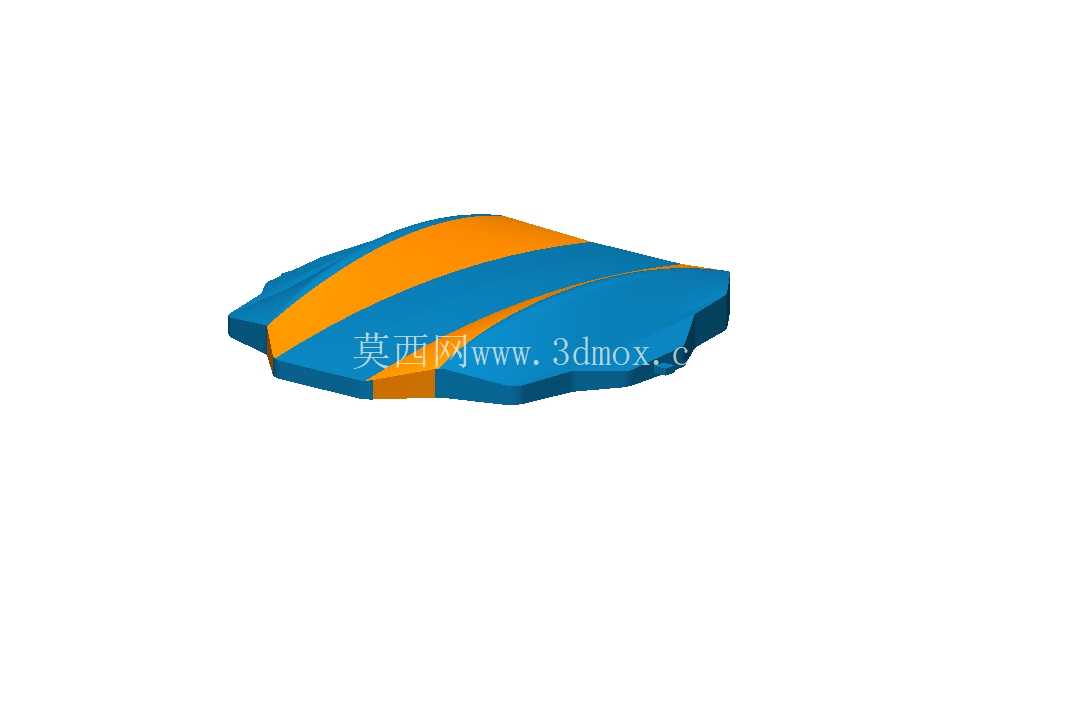

结构设计上，顶篷采用了薄壁加筋的布局，在保证整体刚性的前提下控制整体重量，不会因为加装顶篷导致整机重心出现明显偏移。安装边界的设计适配主流多旋翼植保无人机的中心板安装孔位，边缘做了向下的翻边结构，翻边高度刚好覆盖中心板上的接线端口区域，遇到田间突发阵雨或者作业时喷头角度偏移导致的药滴飞溅，水滴会顺着翻边的导流槽从顶篷四周滑落，不会顺着安装缝隙渗入到电子舱内部。双色的外观设计并非单纯的视觉区分，橙色的高可见度区域是专门针对田间作业的可视性需求设计的，在大面积的绿色作物背景下，高饱和度的橙色可以让飞手在视距内作业时更清晰地判断无人机的飞行姿态，尤其是在逆光作业或者远距离作业时，顶篷的高对比度色块可以降低飞手的视觉疲劳，减少飞行事故的概率。

从安装适配性来看，这款顶篷的底部安装面做了和机身中心板弧度匹配的贴合设计，不需要额外加装转接件就可以直接固定，安装孔位的公差控制在合理范围内，既不会因为孔位偏差导致安装困难，也不会因为间隙过大出现飞行过程中的振动异响。顶篷的整体轮廓尺寸控制在不超出旋翼旋转平面的范围内，不会在飞行过程中碰到旋翼，同时也不会遮挡GPS天线、数传天线的信号传输路径，在顶篷对应天线安装的位置做了专门的避让区域，保证信号接收不受影响。在结构强度的考量上，针对田间作业可能出现的低空小角度擦碰树枝、起降时轻微磕碰的情况，顶篷的材质选择兼顾了韧性和刚性，日常作业中的小碰撞不会出现开裂或者永久变形，曲面的结构设计也比平面盖板有更好的抗冲击性能，遇到突发的坠机情况时，顶篷可以先吸收一部分冲击能量，减少内部核心电子部件的损坏概率。

实际作业过程中，顶篷的存在还能减少夏季正午阳光直射对机身内部电子部件的烘烤，尤其是在夏季高温环境下连续作业时，黑色的机身中心板如果直接被阳光照射，表面温度会快速升高，间接导致飞控、电调的工作温度上升，增加过热保护的触发概率，这款顶篷的隔热层设计可以阻挡大部分的太阳直射辐射，降低机身内部的温升，让电子部件始终工作在合适的温度区间，提升连续作业的稳定性。针对植保作业后需要频繁清洗机身的需求，顶篷的光滑曲面设计没有多余的凹槽和死角，冲洗时的水流可以直接把表面附着的药渍、尘土冲掉，不会在结构缝隙里残留药垢，减少后期维护的工作量。
