太阳能集热装置结构三维设计方案

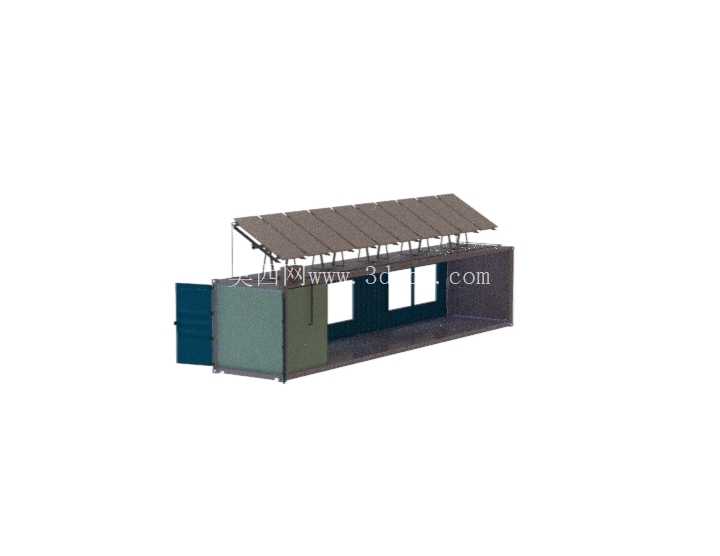

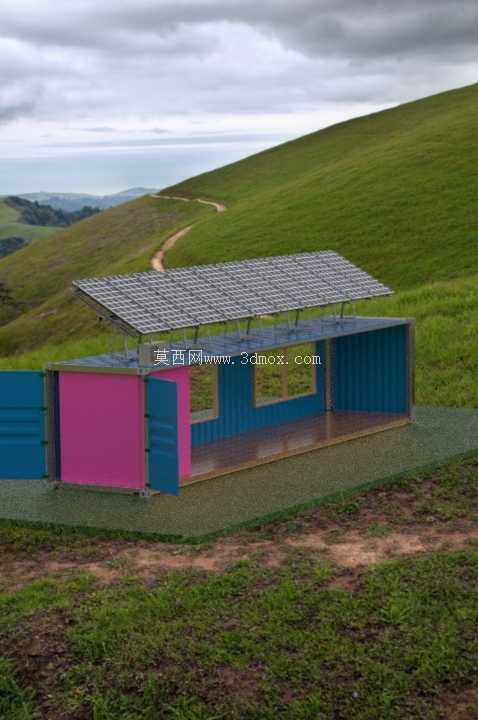

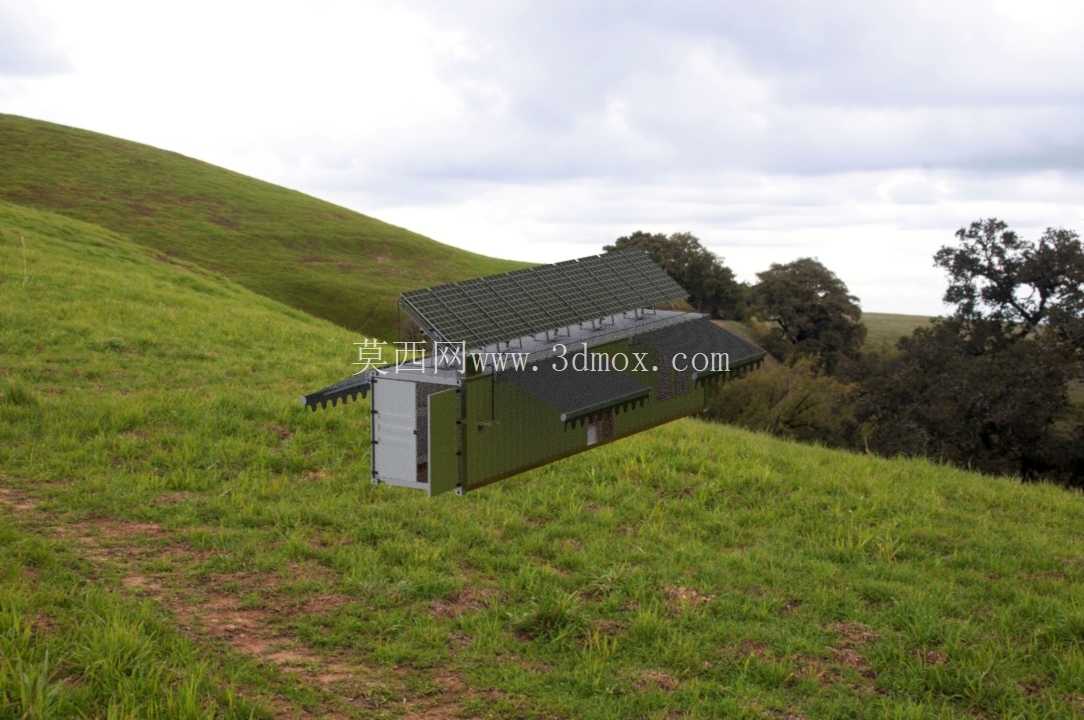

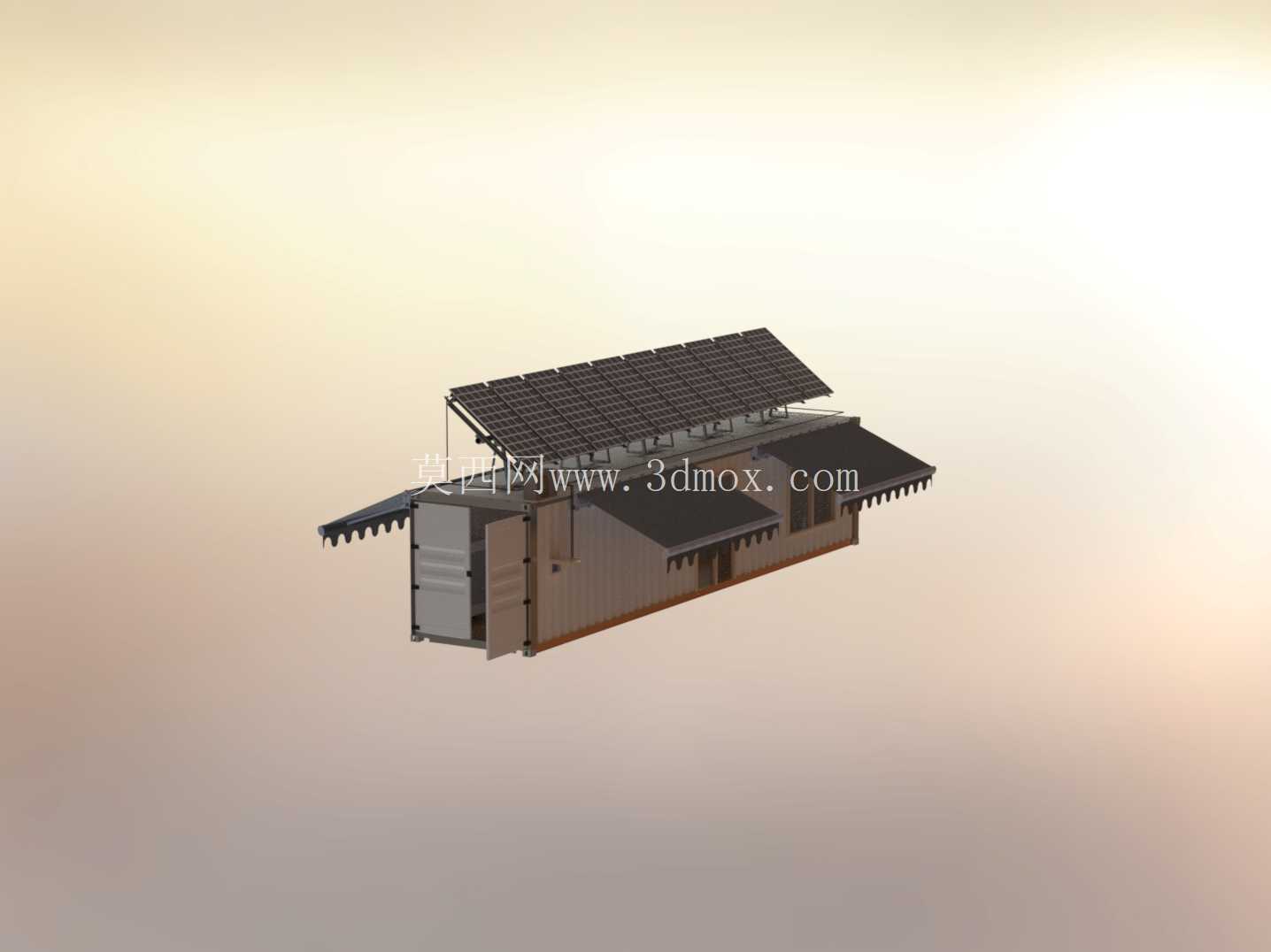

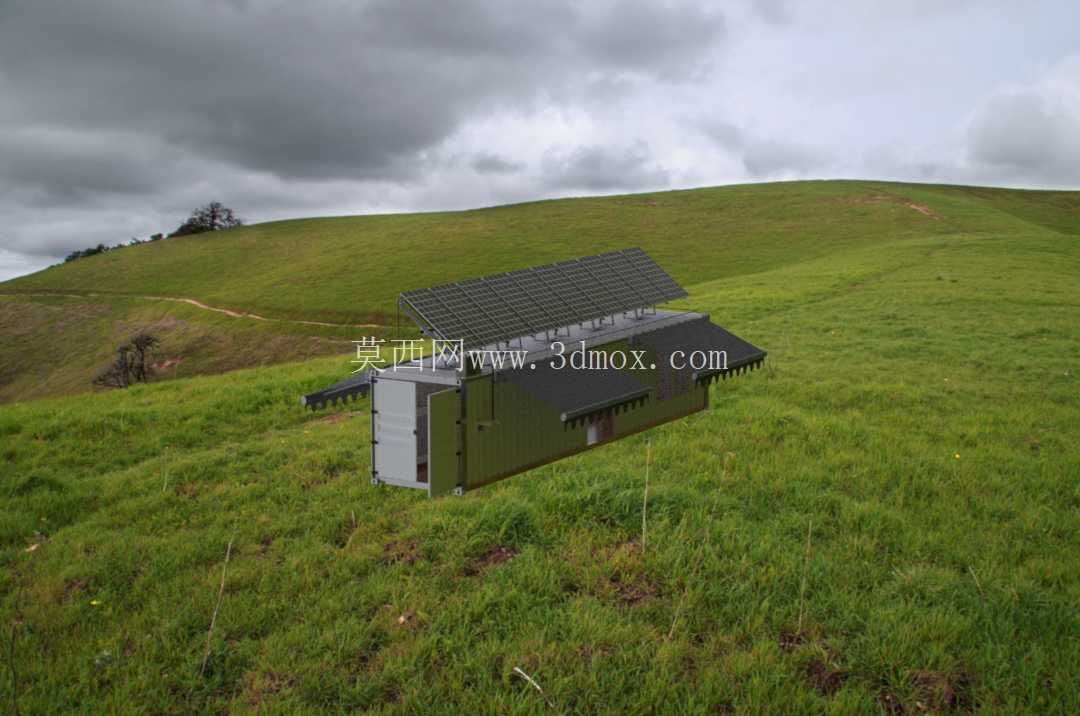

这套太阳能相关装置的结构设计，首先要匹配分布式能源采集场景的实际安装需求，不管是民用建筑屋面平铺、工商业厂区屋顶集中排布，还是偏远离网区域的独立供能站点，都要考虑现场安装基面的承重、倾角适配、抗风载抗雪压的实际工况。从功能实现逻辑来看，核心是通过集热面最大化接收太阳辐照能量，减少能量传递过程中的损耗，同时兼顾日常运维的拆装便利性，不需要复杂专用工具就能完成单组模块的更换检修。

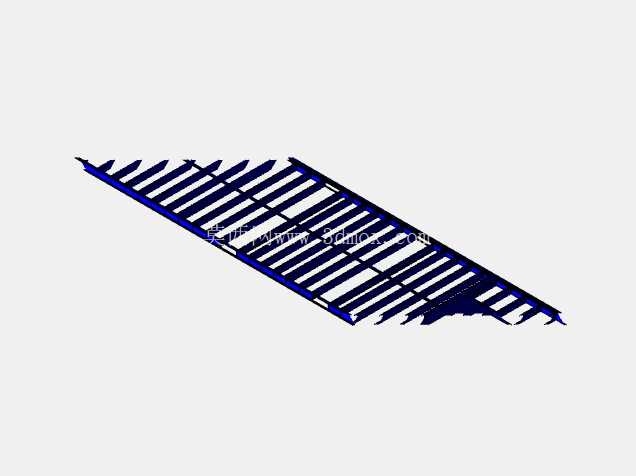

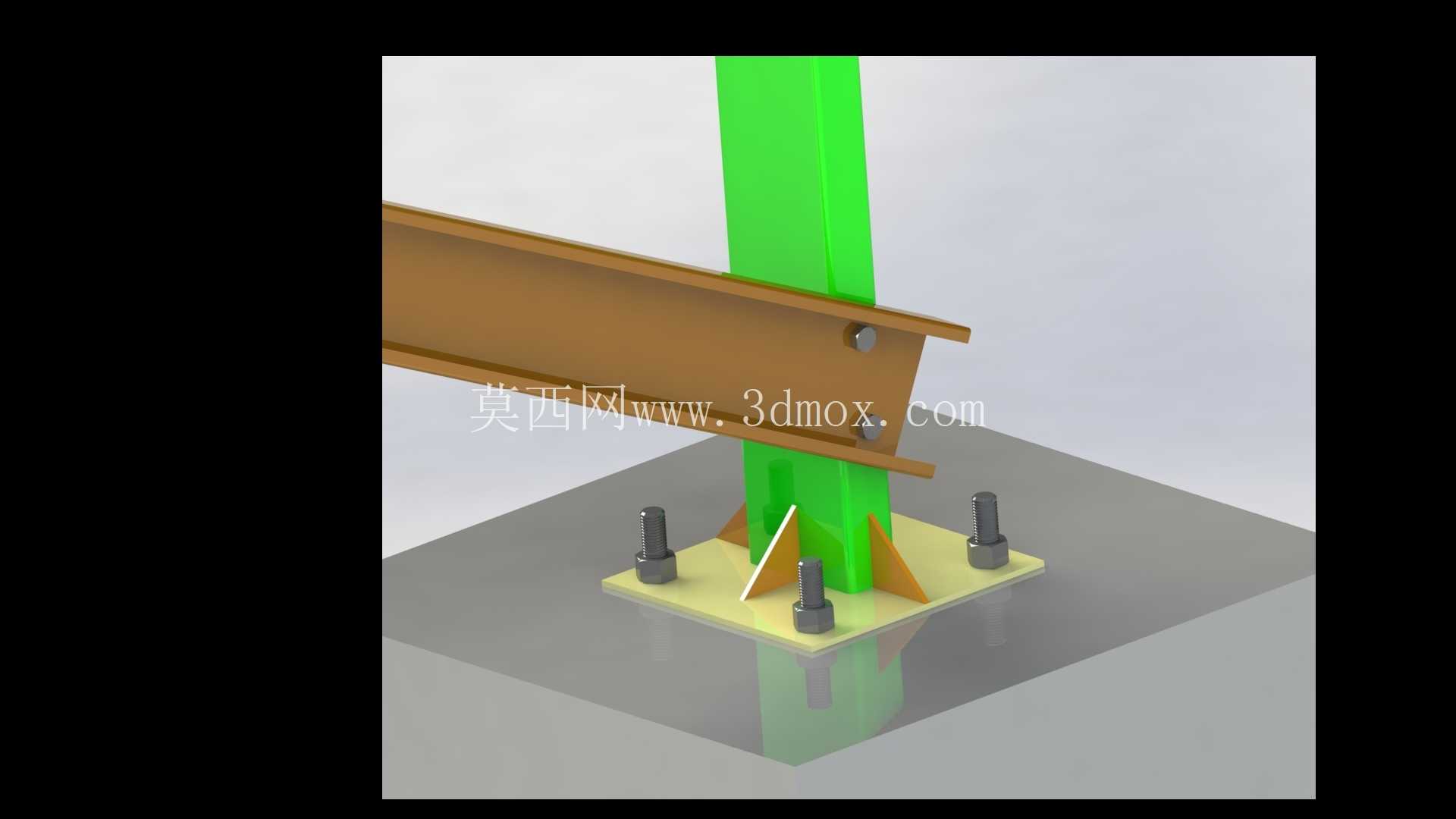

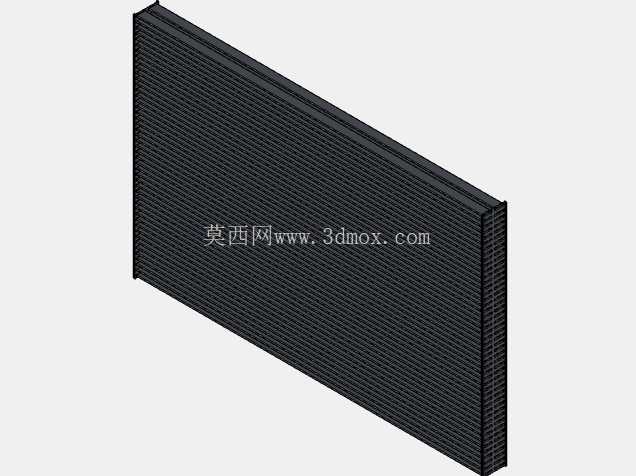

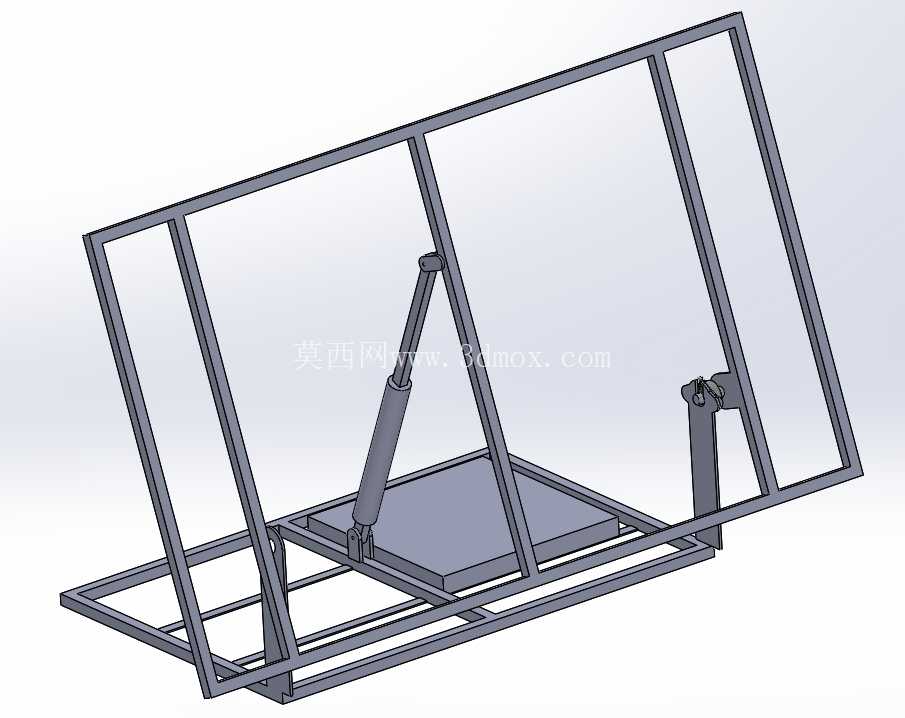

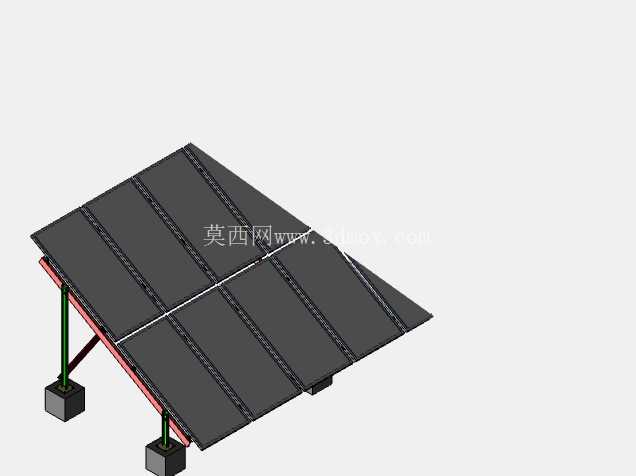

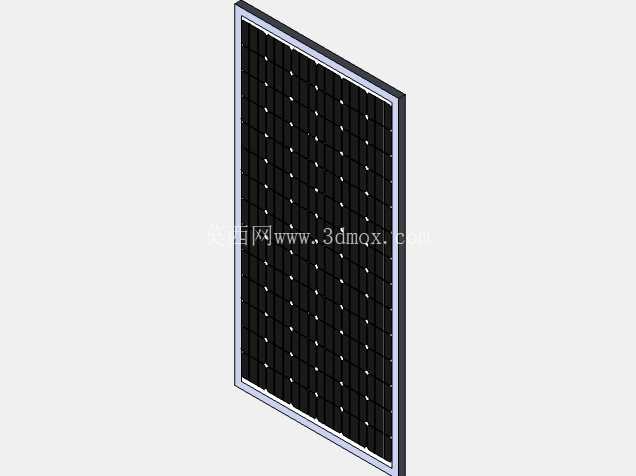

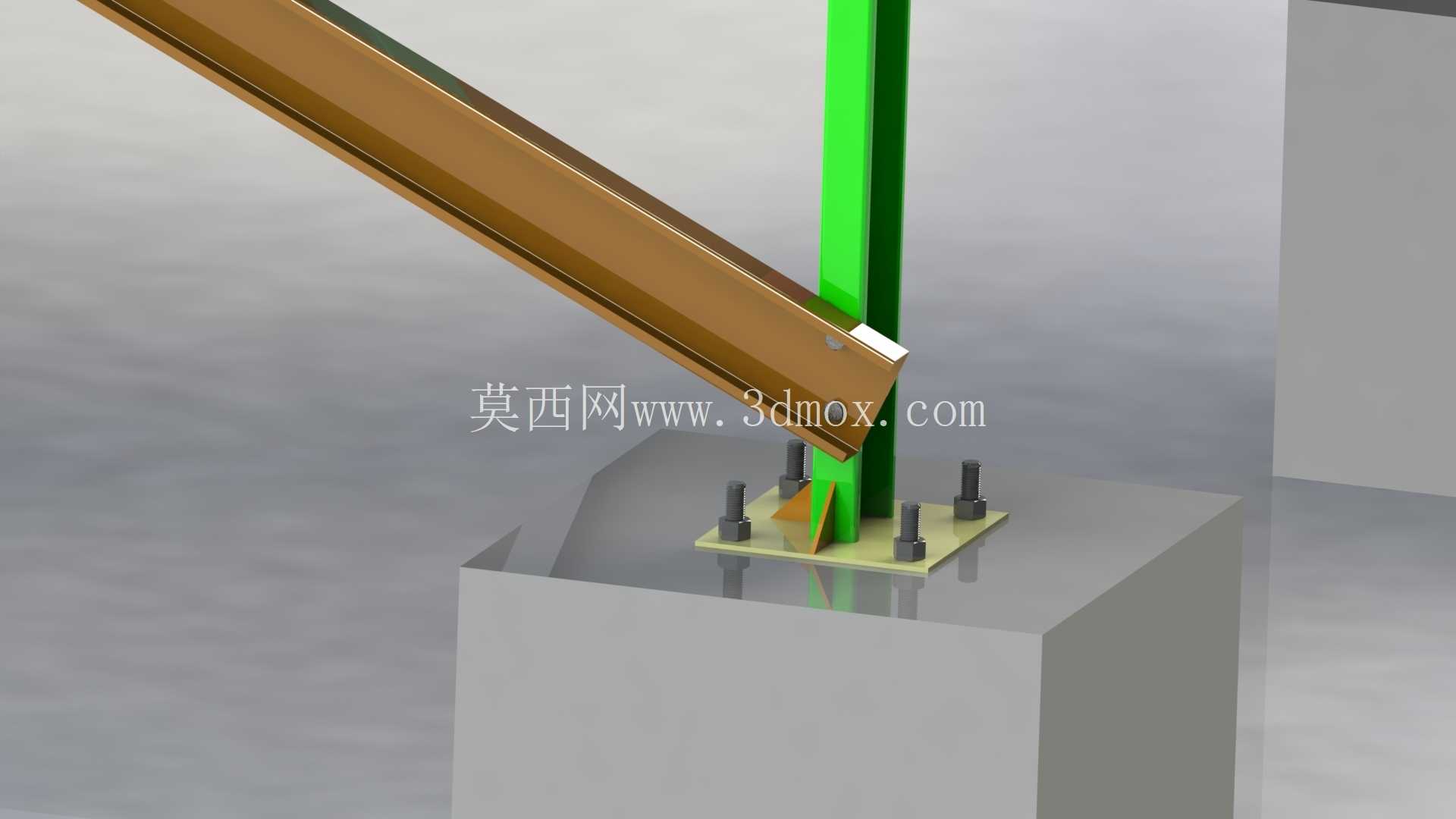

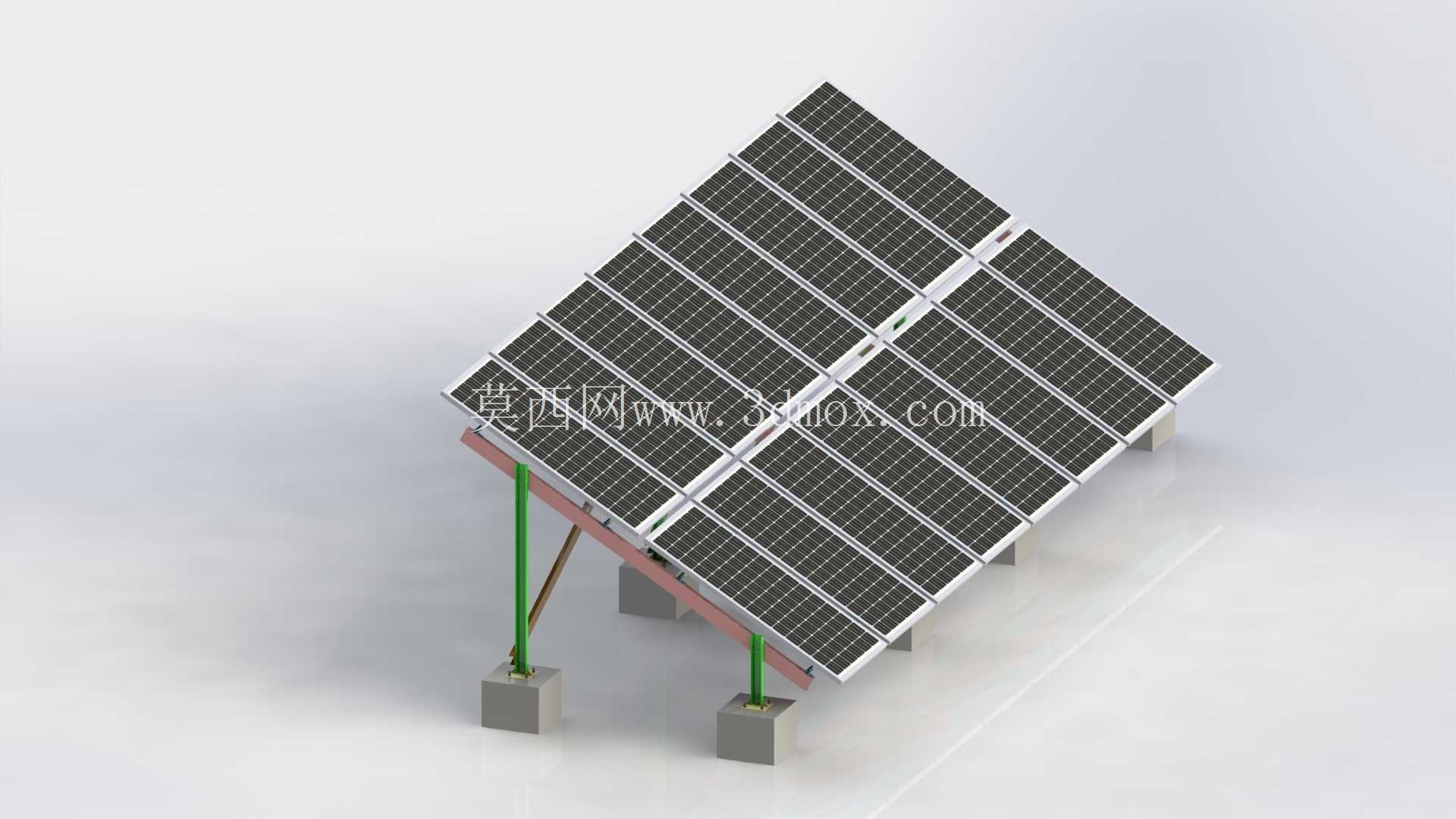

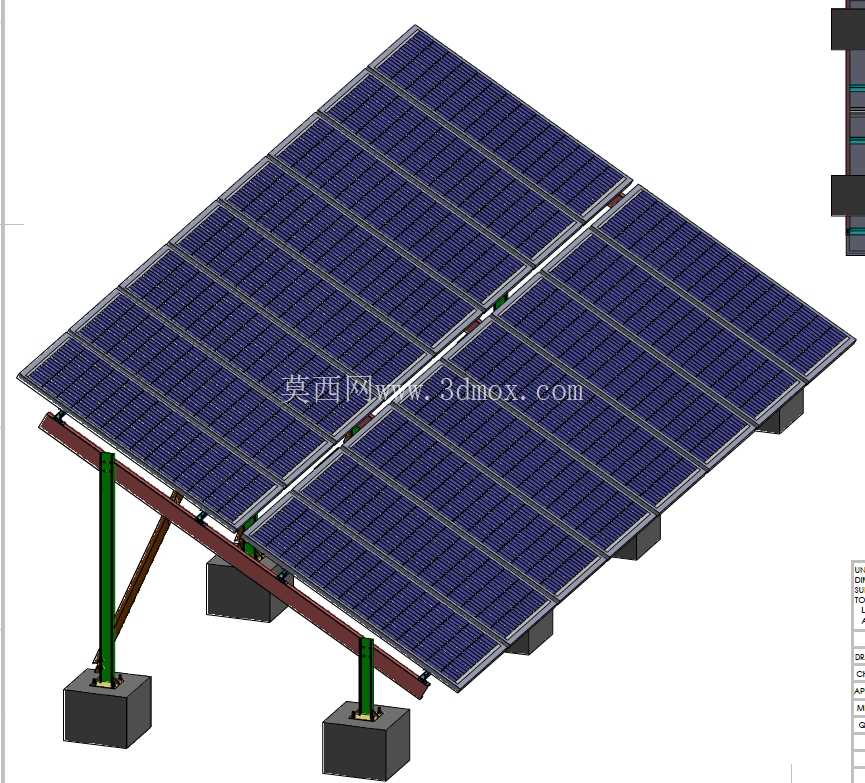

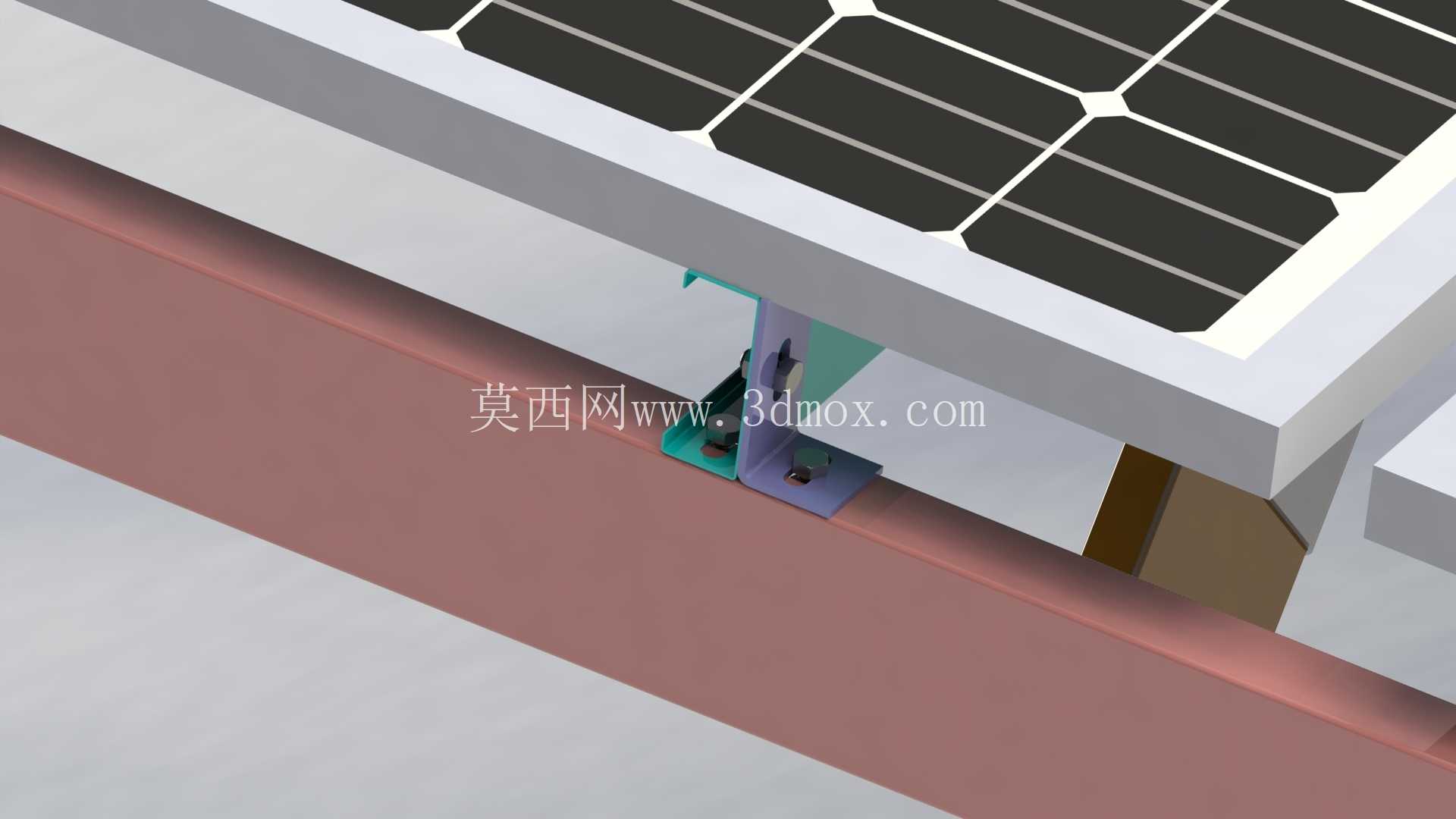

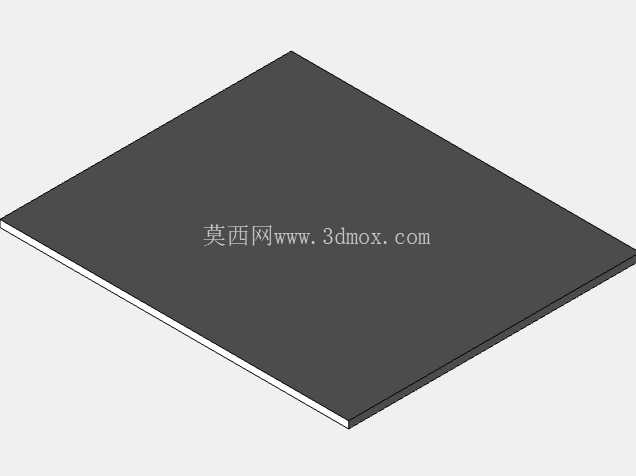

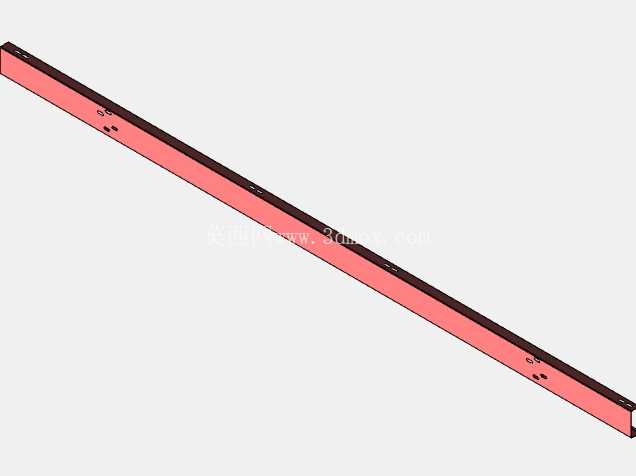

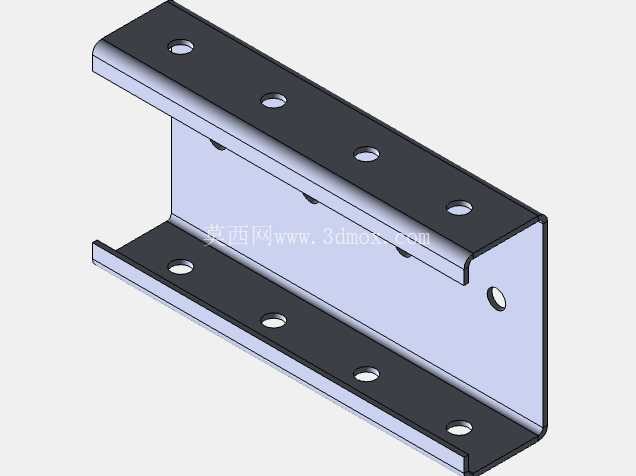

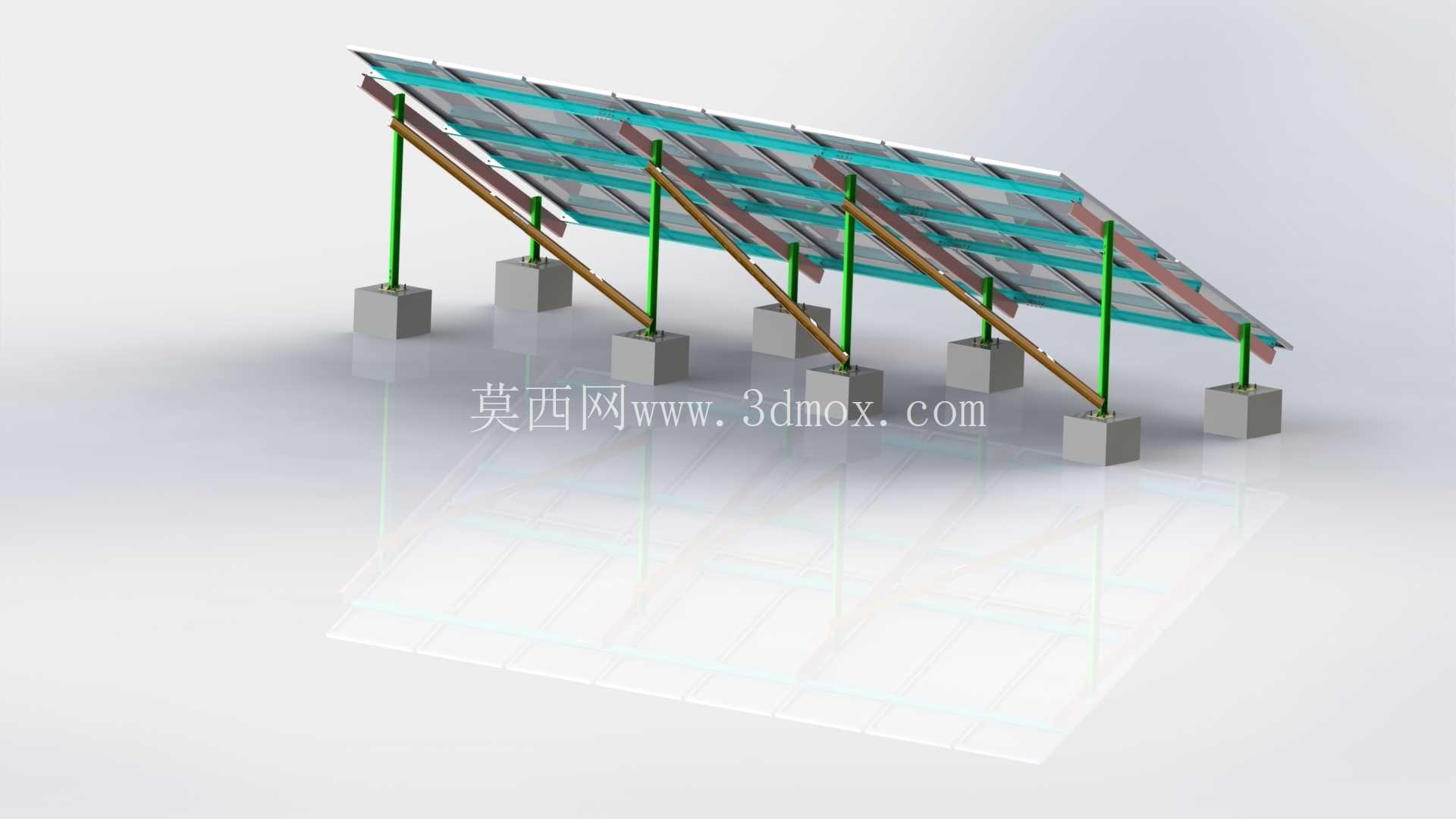

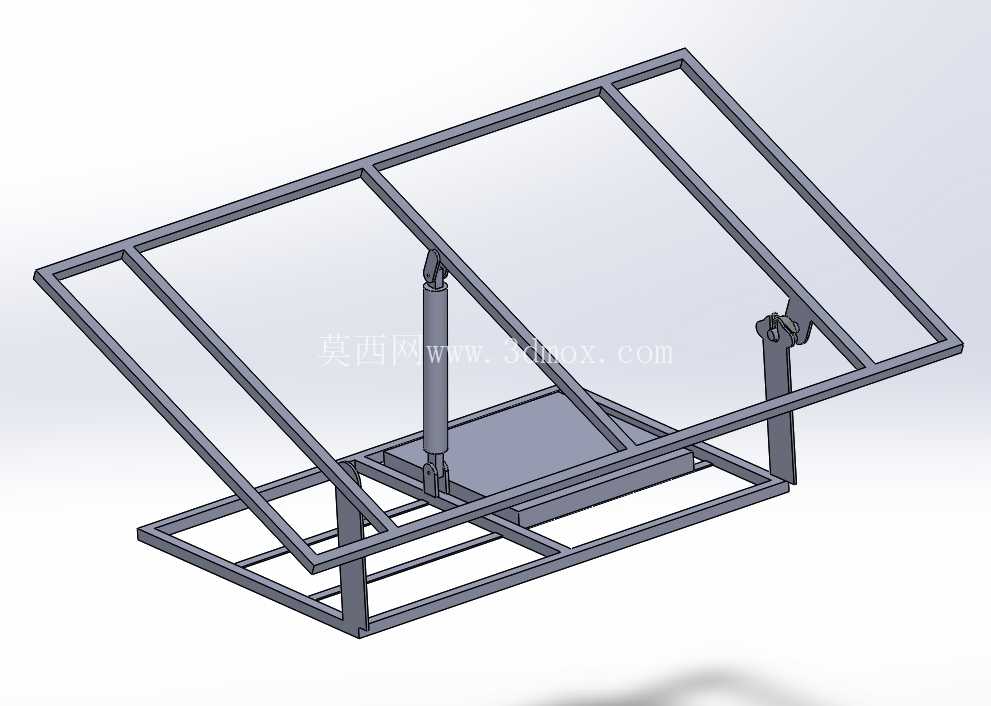

设计过程中最先敲定的是集热面的排布逻辑，没有采用传统的整板一体式结构，而是做了模块化分块设计，单块集热单元的边框做了圆弧过渡处理，避免安装过程中锐边划伤施工人员，同时边框的加强筋结构做了内凹式设计，不会额外增加整体迎风面的风阻系数。安装边界上，单组装置的底部支架预留了通用的安装孔位，孔距适配市面主流的屋面固定夹具、地面水泥基座的预埋螺栓尺寸，不需要额外做转接件加工，支架的倾角调节范围覆盖15度到60度，能够适配不同纬度地区的太阳高度角，保证全年辐照接收效率维持在较高区间。

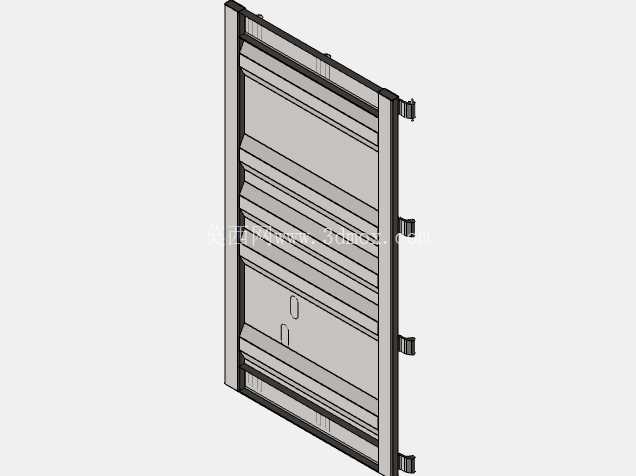

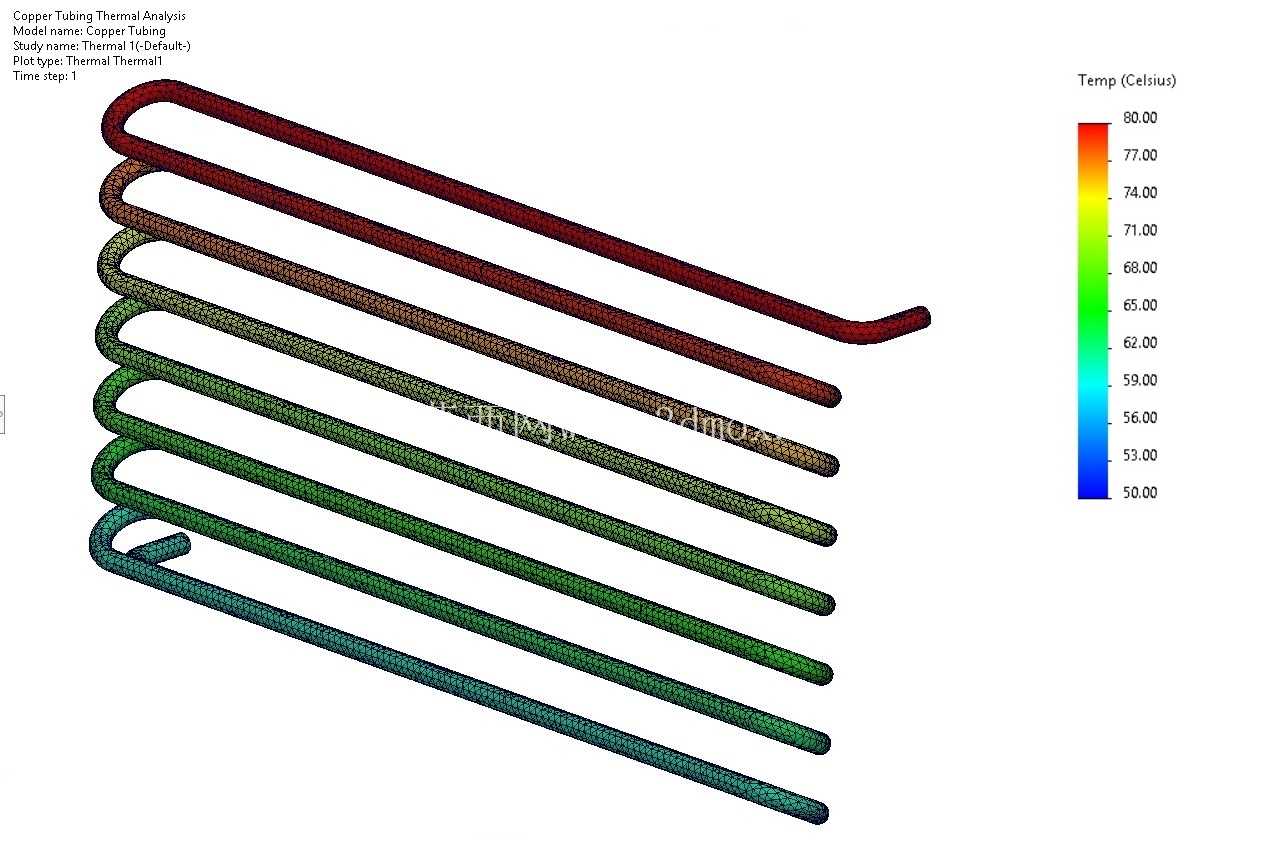

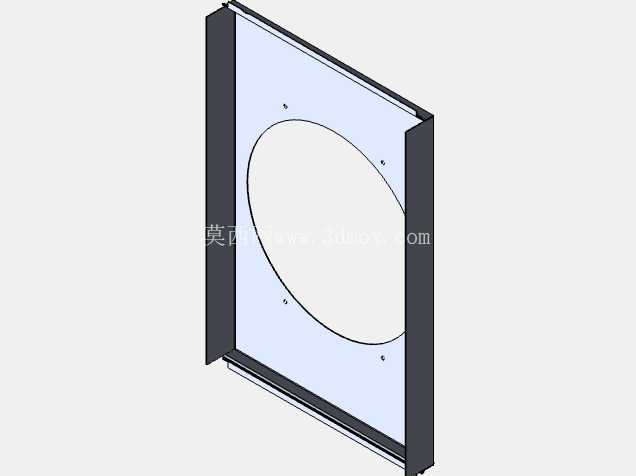

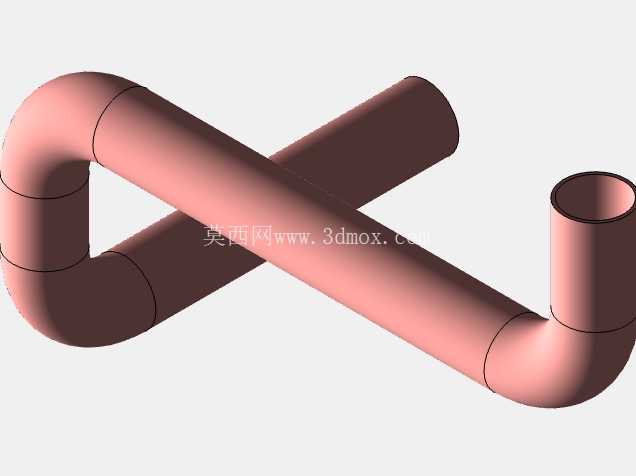

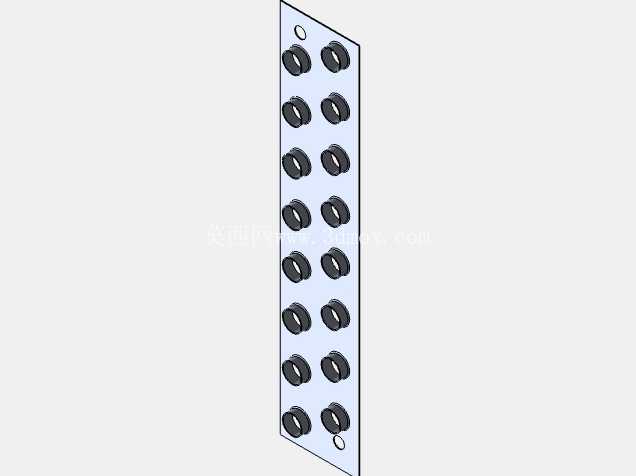

结构细节上，集热面的背板和边框的连接采用了嵌入式卡接加密封胶条的双重固定结构，相比传统的螺丝直接固定，能避免长期户外使用后螺丝孔位渗水导致的内部元件腐蚀，同时卡接结构的拆装效率更高，后期更换集热芯体的时候只需要拆开侧边的压条就能完成操作，不需要整体拆卸边框。装置的侧边预留了介质管路的标准接口，接口位置做了下沉式设计，外接管路之后不会突出装置整体外轮廓，避免运输和安装过程中磕碰损坏接口，接口的密封面采用了锥面配合结构，相比平面密封能承受更高的管路压力，减少长期使用后的渗漏概率。

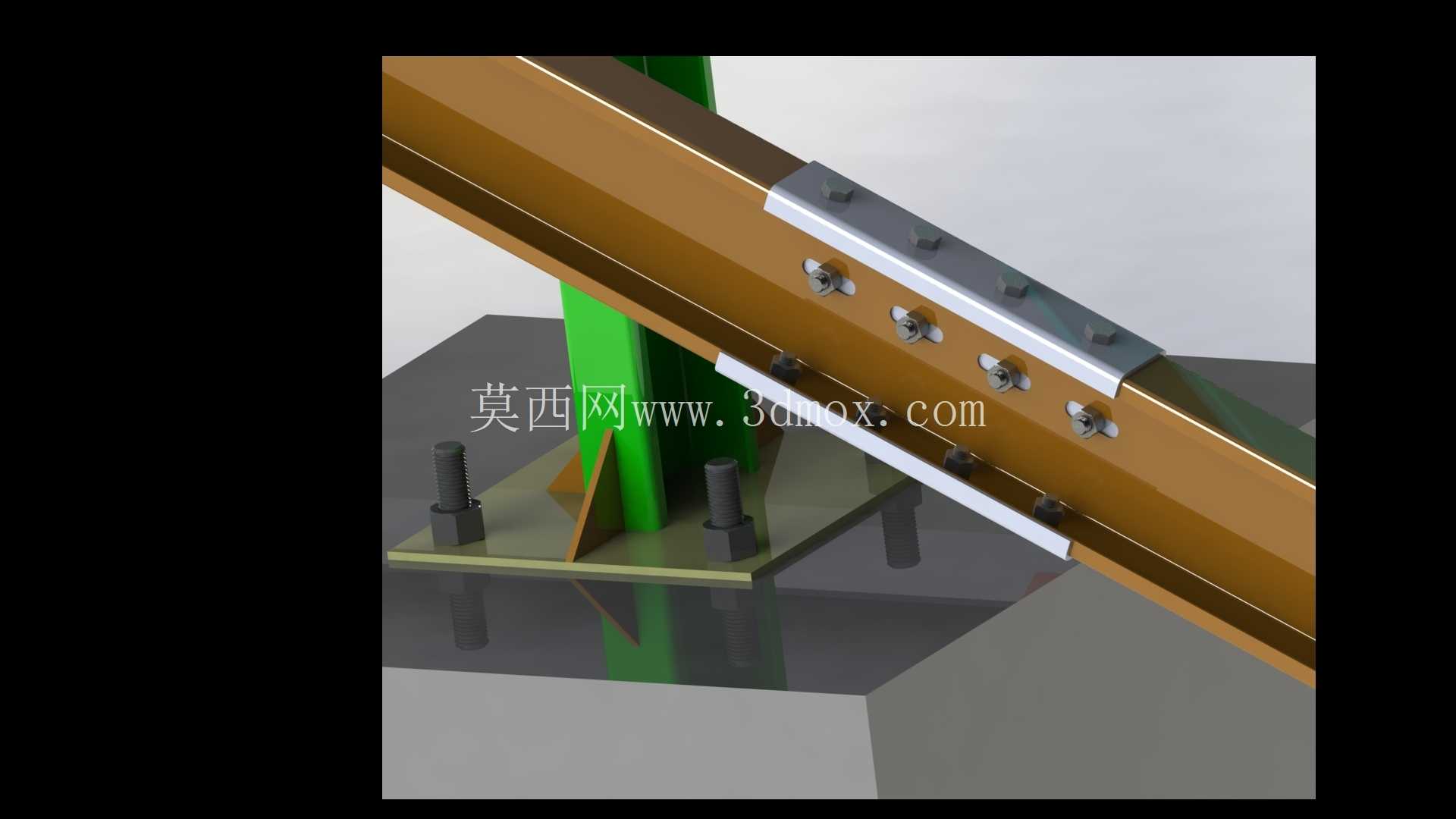

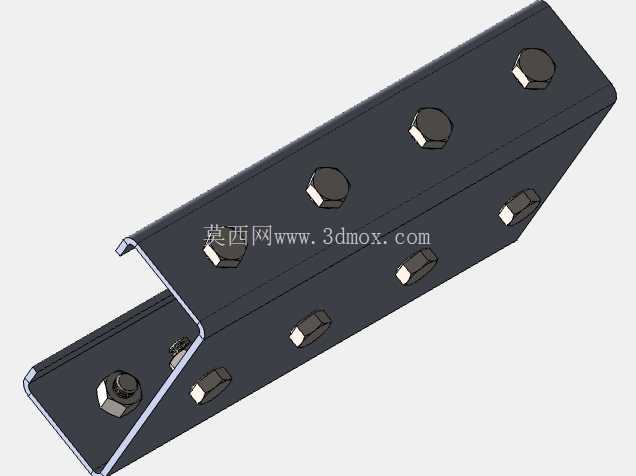

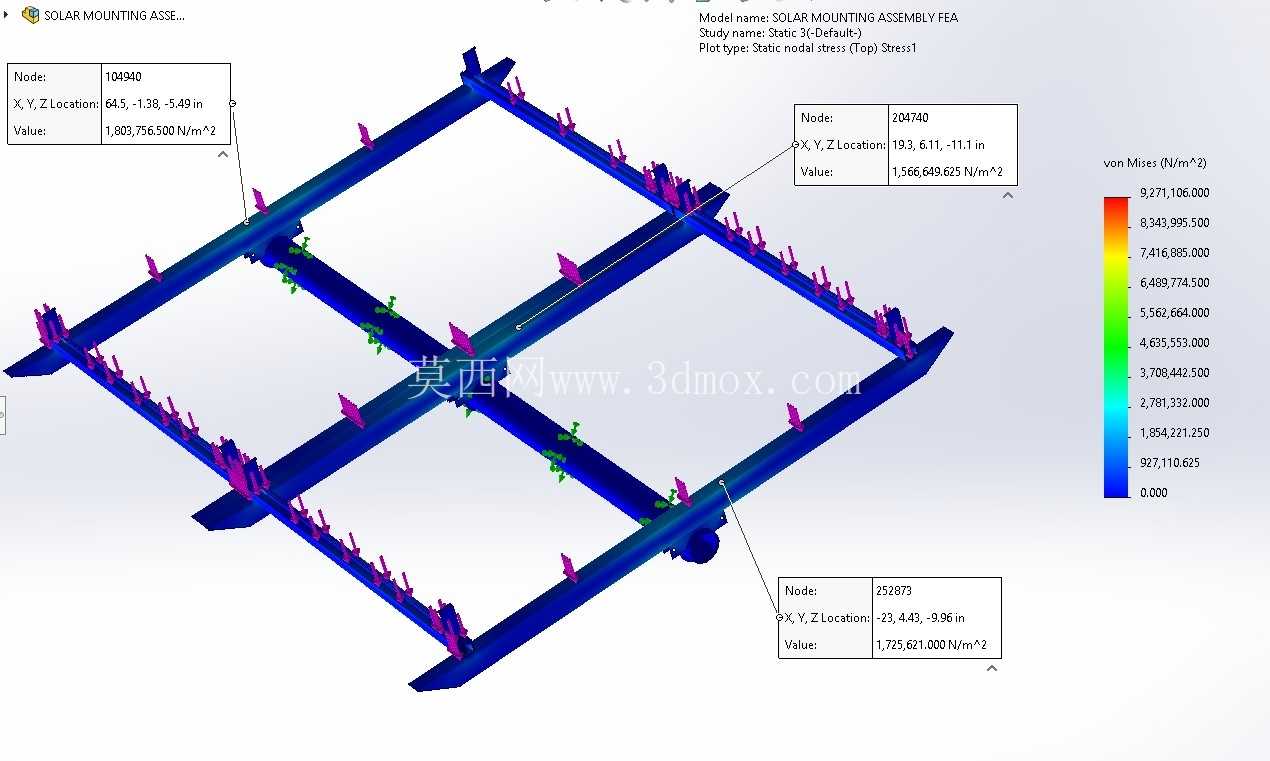

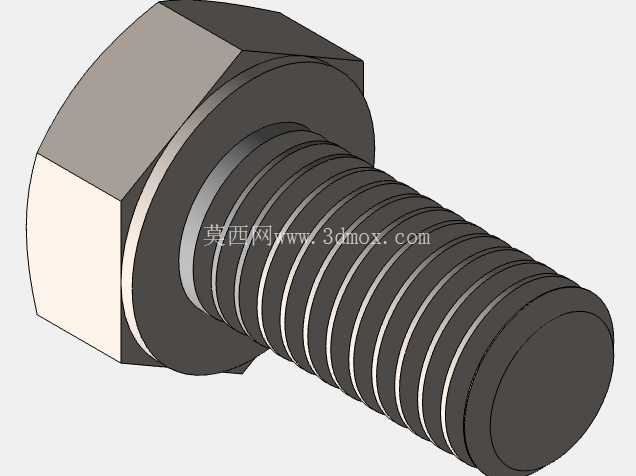

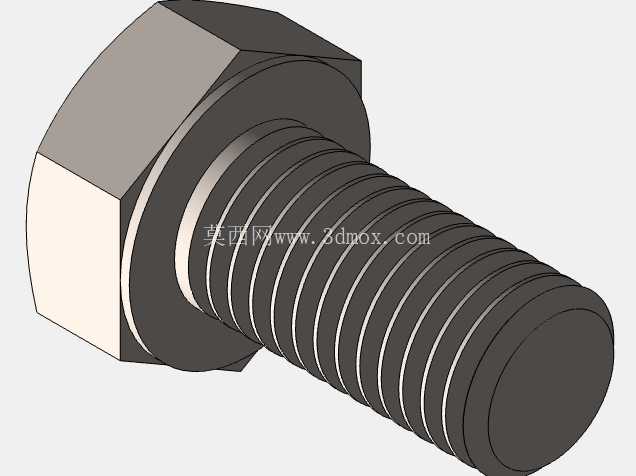

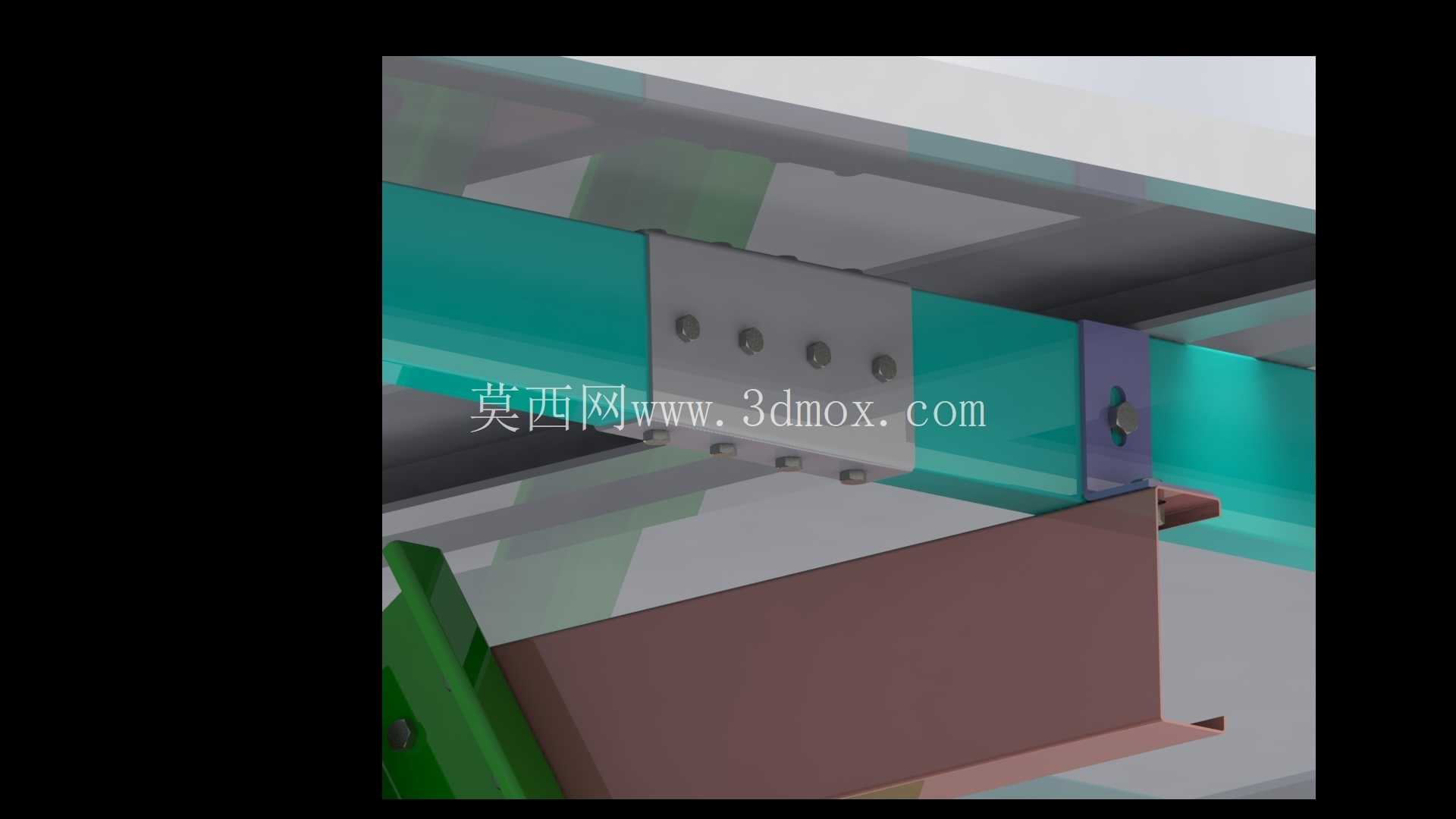

考虑到户外长期使用的耐候性需求，所有外露的结构件都做了圆角钝化处理，没有应力集中的尖角位置，避免温度交变过程中应力集中导致的结构开裂，同时支架的连接节点都做了防滑齿结构，螺栓紧固之后不会因为长期风振出现松动移位。整体外形尺寸上，单组装置的厚度控制在合理区间，不会因为过厚导致屋面安装后排风不畅，也不会因为过薄导致结构强度不足，边缘位置做了导水斜面设计，雨天积水能顺着斜面自然排出，不会在边框位置积存水渍导致污垢堆积，减少后期清洁维护的频次。

从实际使用的功能特性来看，这套结构在设计时就兼顾了不同应用场景的适配性，民用场景下单组装置可以独立安装，搭配小型储热单元就能满足家庭日常热水需求，工商业场景下可以多组串并联排布，通过统一的管路连接实现大面积集热供能。装置的底部支架和集热主体之间采用了快拆式连接结构，运输过程中可以拆分堆叠，大幅提升单车次的运输装载量，降低物流环节的成本，现场安装时只需要对准定位卡扣拧紧紧固螺栓就能完成组装，比传统一体式结构的安装效率提升近四成。

设计过程中还特意考虑了积雪、沙尘等极端工况的影响，集热面的边框高度略低于集热面板表面，积雪融化之后能顺着边框的排水槽快速排出，不会在集热面积存结冰影响透光率，沙尘天气过后，雨水冲刷就能带走表面附着的沙尘，不需要频繁人工清洁。所有结构件的连接位置都预留了热胀冷缩的补偿间隙，不会因为夏季高温暴晒、冬季低温冻胀出现结构变形，保证长期使用的结构稳定性。
