集成式多功能洗衣收纳柜体结构设计

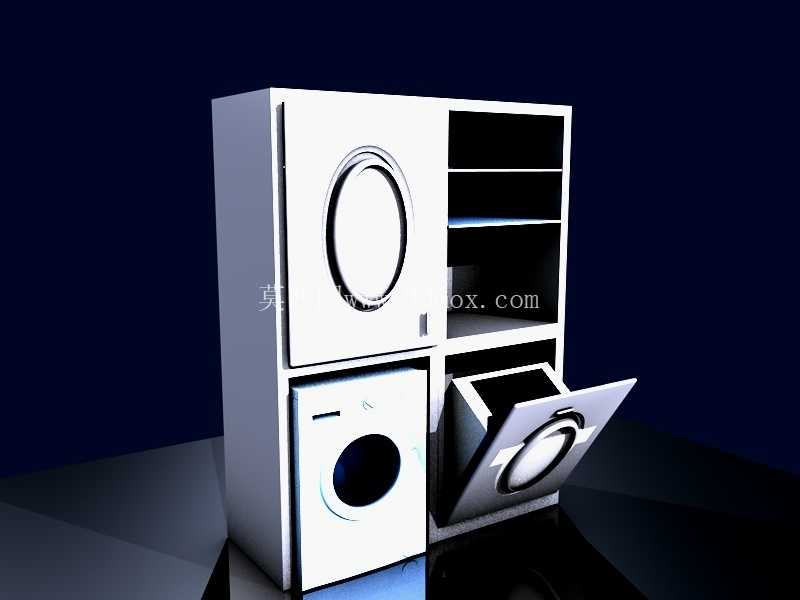

　　这套集成式洗衣收纳单元的三维结构，核心面向紧凑型家居空间的洗衣功能区整合需求，在常规阳台、小户型家政间的场景下，解决传统洗衣设备摆放零散、周边收纳空间不足、清洁用品与待洗衣物无处安放的实际痛点。从结构布局来看，整体采用立式分层框架设计，左侧区域预留了大尺寸滚筒类洗衣设备的安装位，安装边界严格匹配市面主流前开式滚筒洗衣机的外形尺寸，安装位周边预留了20mm的安装调整间隙，方便设备推入后的水平校准与管线接驳，底部设置了100mm高的挡水基座，避免日常使用中地面积水渗入设备底部造成元器件腐蚀。右侧区域做了分层功能划分，上部为开放式置物格，可分类放置洗衣液、柔顺剂、洗衣凝珠等日常清洁耗材，格板采用可调节孔位设计，可根据存放物品的高度灵活调整层间距离，适配不同规格耗材的存放需求；下部设置了抽拉式脏衣收纳舱，舱门采用下翻式开启结构，开启角度可达95度，内部可分隔放置待洗的不同材质衣物，避免脏衣堆积外露影响空间整洁度，舱体滑轨采用承重式三节轨，单轨额定承重15kg，满足满舱衣物的承重需求。

　　设计过程中优先考虑了日常使用的人机工程学参数，上部置物格的最高层高度设置在1800mm，符合成年站立姿态下的伸手取物高度范围，无需踮脚即可拿到常用物品；下部洗衣设备的操作面高度设置在850mm，匹配多数用户站立操作时的肘部高度，减少长时间操作的腰部弯曲负荷。柜体的整体外形宽度控制在1200mm，深度600mm，高度1900mm，刚好适配常规阳台的侧边预留空间，不会遮挡阳台窗户的采光区域，柜体背部预留了直径50mm的管线穿引孔，可同时穿过进水管、排水管与电源线路，避免管线外露造成的安全隐患与美观问题。

　　结构细节上，柜体框架采用18mm厚的板材拼接结构，连接位预留了偏心件安装孔位，可实现现场快速组装，拼接处的公差控制在0.5mm以内，保证组装后的柜体整体结构稳定性，长期承重下不会出现框架变形问题。左侧洗衣设备安装位的内侧设置了可调节的固定卡扣，可适配不同厚度的设备外壳，避免设备运行过程中产生的震动造成柜体共振异响。下翻式收纳舱的门体与柜体衔接处设置了静音阻尼铰链，关闭时不会产生碰撞噪音，同时配备了隐形拉手，避免突出的拉手造成日常走动的磕碰风险。在实际落地应用中，这套结构可直接对接定制家居的生产下料流程，所有板件的尺寸参数都做了标准化处理，可直接导入开料设备进行批量加工，无需二次调整尺寸。

　　针对不同用户的空间需求，结构上预留了模块化调整空间，可根据实际安装位置的宽度，调整右侧置物格的宽度尺寸，也可将下部的脏衣收纳舱替换为抽屉式收纳结构，适配不同家庭的使用习惯。管线接驳区域做了独立的空腔设计，可将进水阀、排水地漏、电源插座都隐藏在空腔内部，外部设置可拆卸的检修挡板，后期管线出现故障时无需拆解整个柜体即可完成检修作业。柜体底部的挡水基座表面做了防滑纹理处理，同时预留了调平脚安装位，可根据地面的平整度调整四个角的高度，保证柜体整体处于水平状态，避免洗衣设备运行时因柜体倾斜产生异常震动。从结构强度验证角度，整体框架的静态承重测试可达到200kg，完全满足洗衣设备满水运行时的重量加上置物格存放物品的总承重需求，层板的单点承重可达到20kg，放置大容量装的清洁耗材也不会出现层板弯曲变形的问题。
