罐体搅拌器铸造模具结构设计方案

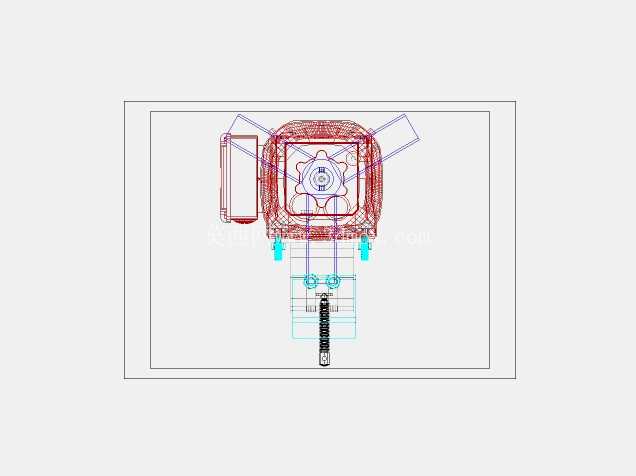

　　在化工、食品加工、水处理等行业的物料混合工序中，罐体搅拌器是实现液固、液液物料均匀分散、反应混合的核心执行部件，其铸件的结构精度直接决定后续装配后搅拌轴的同轴度、叶片与罐壁的间隙均匀性，一旦铸件出现缩孔、变形、尺寸超差，会直接导致搅拌运行时出现轴系抖动、叶片刮壁、密封泄漏等故障，因此其铸造模具的结构合理性是保障铸件成品率的核心前提。这套罐体搅拌器的铸造模设计，首先围绕铸件的核心功能需求做分型面选型，搅拌器主体包含上部的齿轮传动腔壳体、中部的支撑连接座、下部的搅拌轴安装套筒三个核心功能段，分型面避开了传动腔的轴承安装孔位、轴套的同轴度配合面，将整个型腔拆分为上下两个模体，侧抽芯结构对应壳体侧面的安装凸台、接线盒让位结构，避免合模后出现披锋影响后续加工余量。

　　从安装边界来看，这套模具适配的铸件上部传动腔为近似方形的壳体结构，周边预留的安装耳座厚度均匀，模具在对应耳座的位置设置了独立的排气塞，避免浇注时铁水在耳座末端出现冷隔缺陷；中部支撑座的四个连接脚位置，模具做了局部的冷却水路微调，因为这几个位置属于壁厚突变区域，冷却速率不一致极易产生缩松，通过调整冷却水流向让厚壁位置优先冷却，保障铸件内部组织致密。下部的搅拌轴安装套筒是整个铸件的精度核心，模具在这个位置的型腔做了0.8度的拔模斜度，既方便起模，又能将后续机加工的余量控制在单边1.5mm以内，减少材料浪费和加工工时；套筒内部的键槽位置没有直接在铸模上成型，而是预留加工余量，避免铸造应力导致键槽位置变形超差。

　　浇注系统的设计采用了底注式结构，横浇道设置在下部套筒的法兰位置，铁水从底部缓慢充型，能够避免铁水直接冲刷上部传动腔的薄壁型腔，减少卷渣、气孔缺陷的产生，集渣包设置在各个安装凸台的末端，将充型过程中裹挟的熔渣集中收集，避免进入铸件主体。在实际生产场景中，这套模具适配中小批量的搅拌器铸件生产，模体采用45号钢调质处理，型腔表面做了氮化处理提升耐磨性，正常维护下可实现上万模次的使用寿命；合模时的定位采用四角导柱导套结构，导柱配合间隙控制在0.03mm以内，保障上下模合模后的同轴度，避免铸件出现错边缺陷。针对搅拌器壳体内部的加强筋结构，模具在筋位对应的模体位置做了圆角过渡，避免应力集中导致铸件开裂，同时筋位的厚度控制在主体壁厚的0.7倍，防止筋位处产生缩痕。对于上部传动腔的齿轮安装位，模具在对应位置设置了成型芯块，芯块与模体的配合采用H7/h6的间隙配合，方便更换维护，当不同型号搅拌器的齿轮安装尺寸有差异时，只需更换对应芯块即可快速适配，无需重新制作整套模具，大幅降低多品种小批量生产的模具成本。

　　在模具的安装适配方面，这套模具的外形尺寸适配常用的300吨卧式冷室压铸机（注：此处为铸造场景适配，非文件参数），模架的安装槽、顶杆孔位都符合通用模架的安装标准，无需额外做改装即可上机使用；顶出机构采用多点顶出，顶杆位置分布在支撑脚、法兰边等刚性较好的位置，避免顶出时铸件变形，顶杆与模体的配合间隙控制在0.02mm以内，防止飞边产生。从实际使用的角度出发，这套模具设计时充分考虑了日常维护的便利性，所有的成型芯块、冷却水路接头都设置在模体的外侧，无需拆解模架即可完成芯块更换、水路疏通等维护操作，减少停机维护时间。针对搅拌器铸件需要做水压密封测试的要求，模具在型腔的密封面位置做了表面抛光处理，粗糙度达到Ra1.6，减少后续密封面的抛光工作量，保障铸件装配后的密封性能。
