L型单层带廊住宅建筑结构三维设计

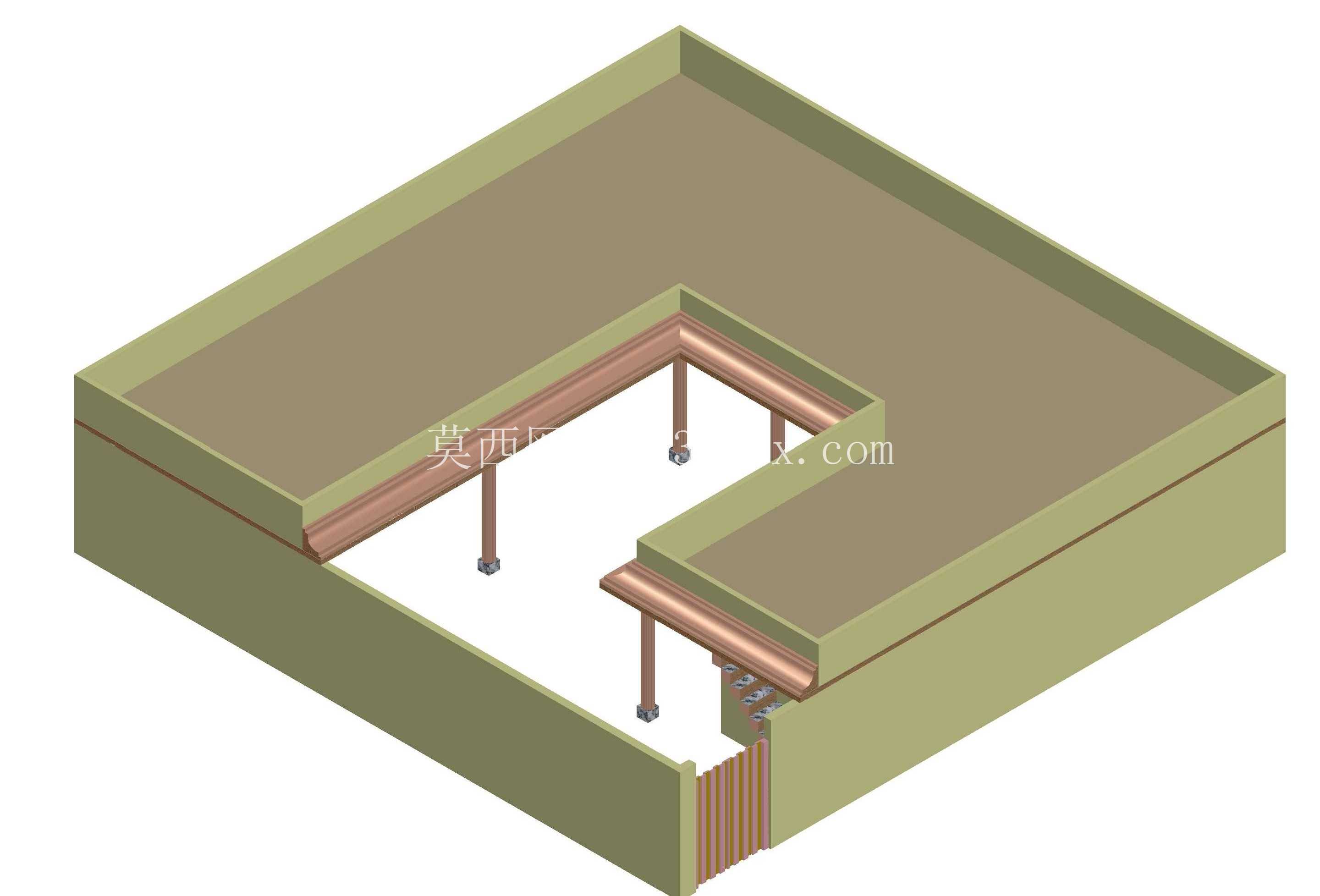

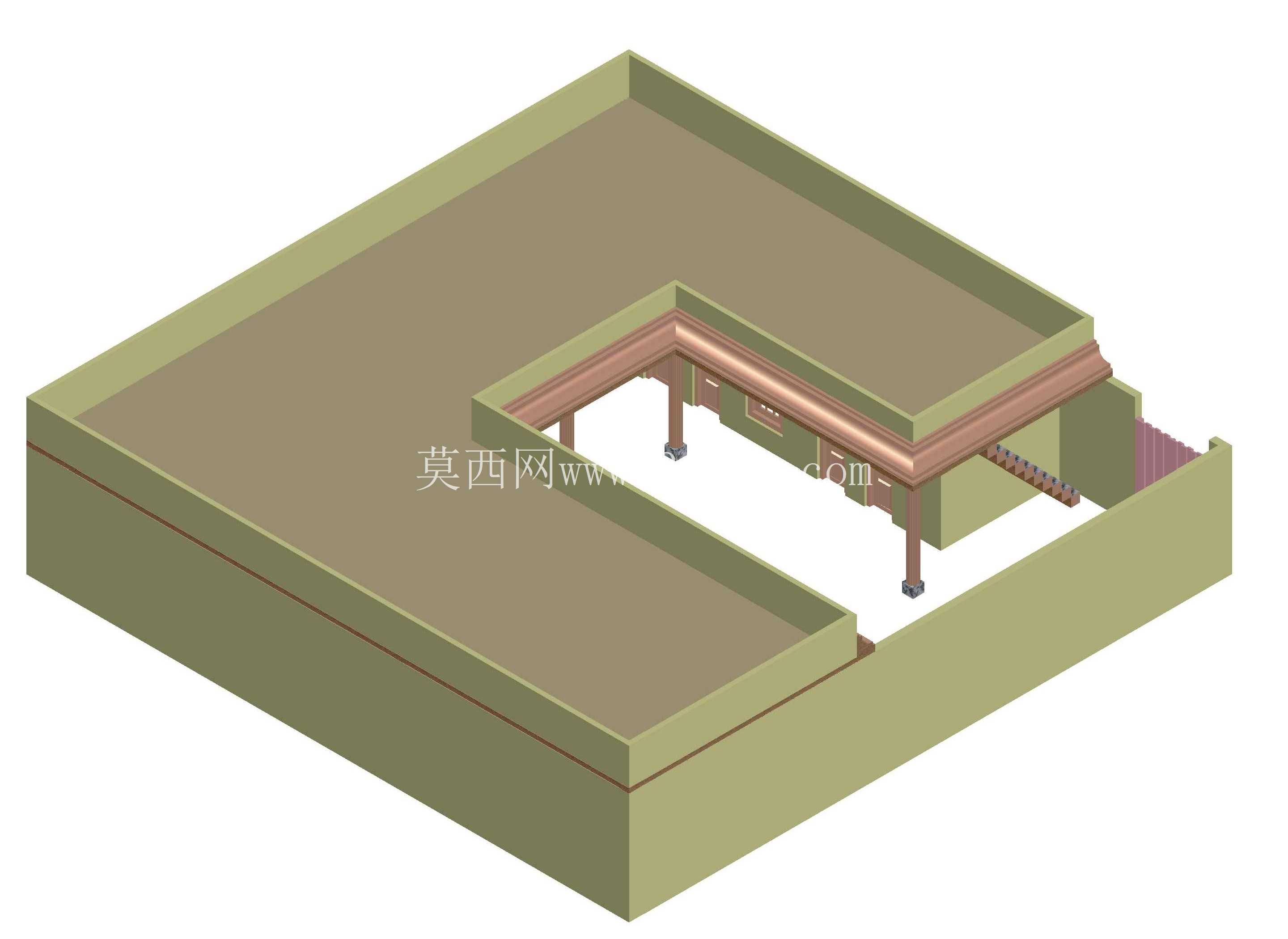

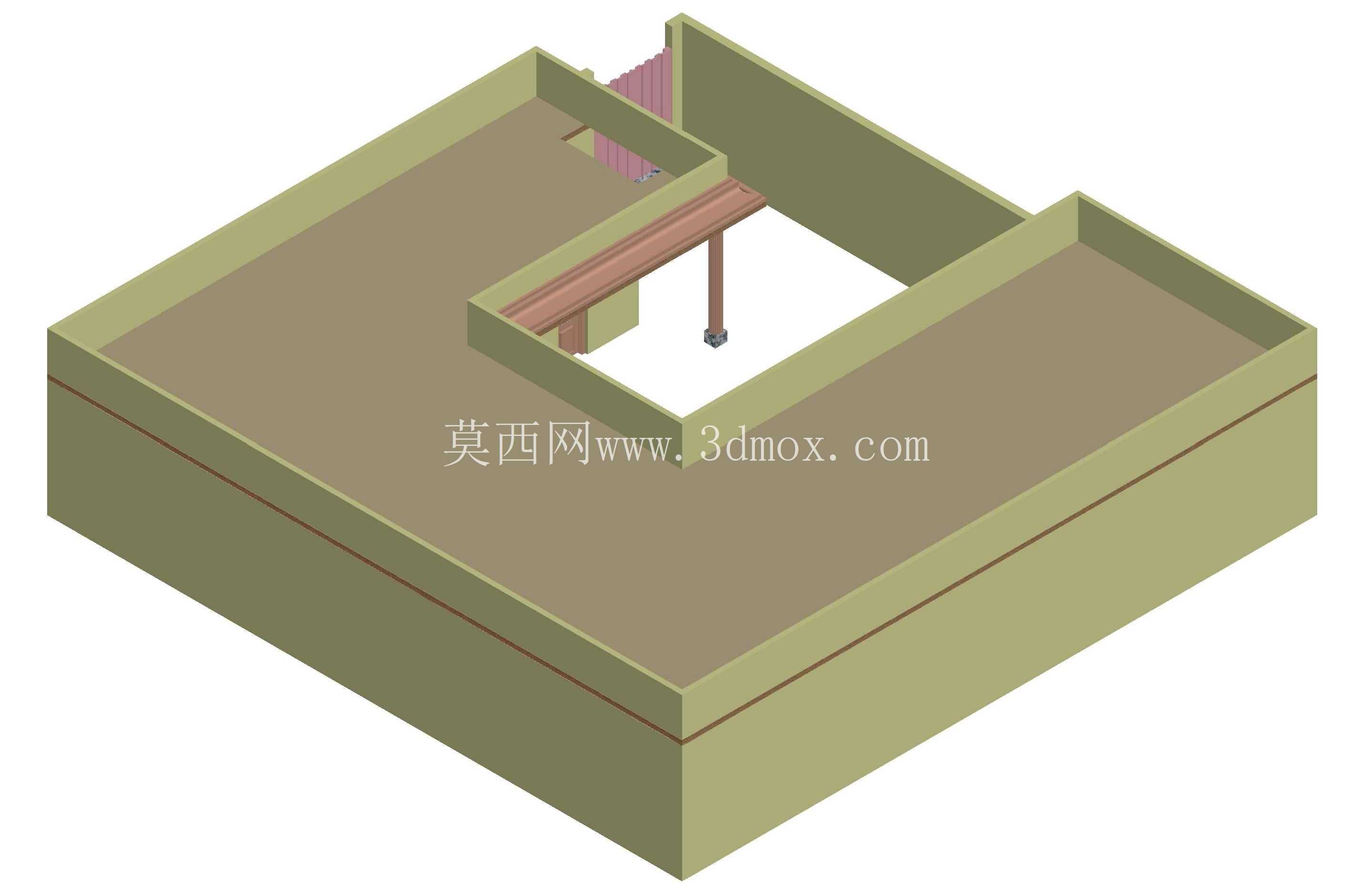

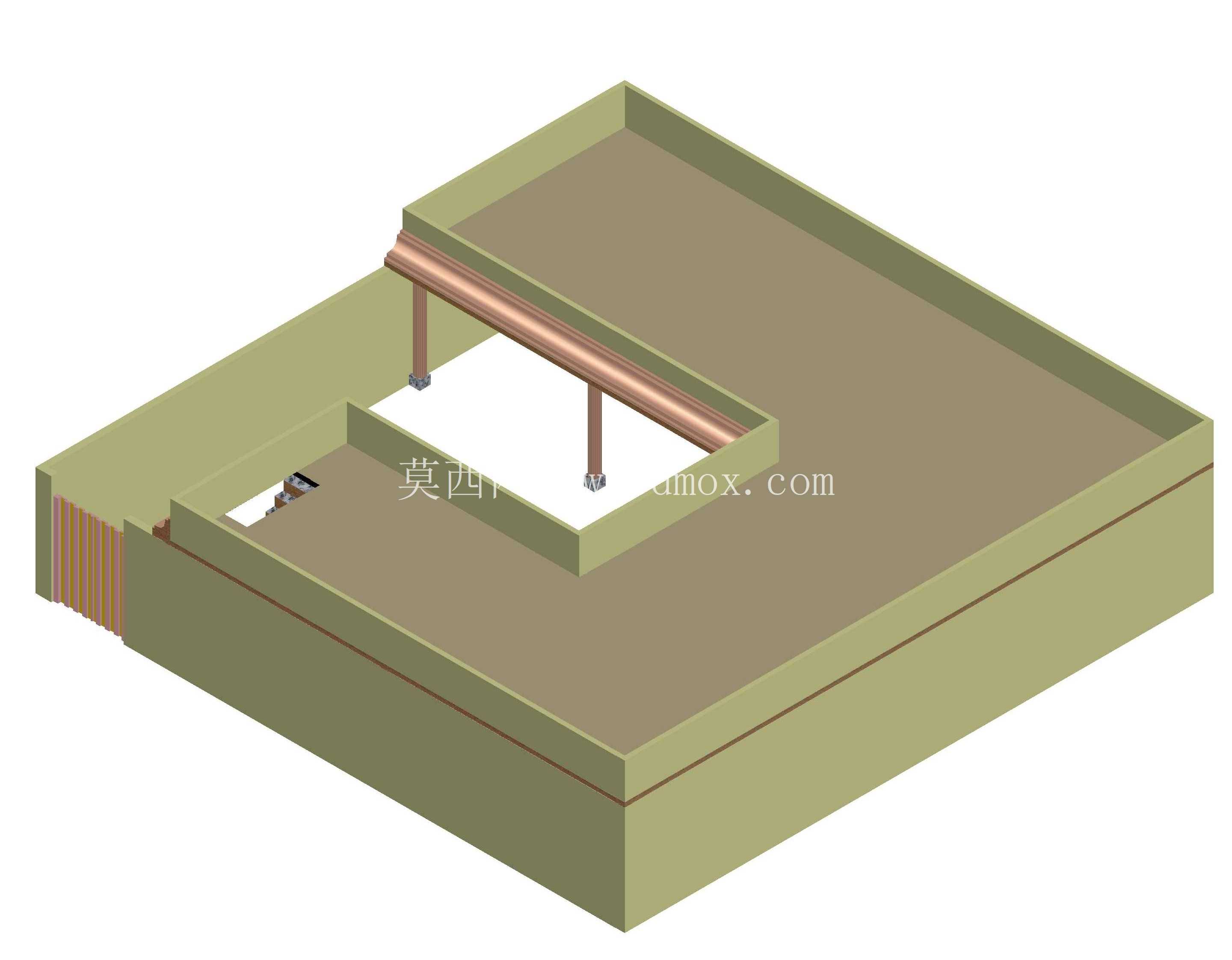

　　该建筑结构模型采用L型围合式平面布局，整体为单层平屋面构造，屋面做找坡层与防水层预留设计，屋面边缘设置通长封边构造，避免雨水直排冲刷外墙。外廊区域采用悬挑式结构设计，廊下支撑采用等距布置的圆形钢柱，柱脚设置预埋固定件，可直接与地面基础预埋件焊接固定，柱顶与廊檐结构采用铰接节点，释放温度变形产生的内应力，避免结构开裂。廊檐外侧设置通长木质封边条，兼顾装饰效果与檐口防水收头作用，入口位置设置竖向格栅式门廊，格栅间距控制在120mm，既保证入口区域的通风采光，又形成半私密的入口过渡空间。

　　墙体采用200mm厚轻质填充墙构造，外墙做浅橄榄绿色饰面预留，内墙为白色抹灰面预留，墙体转角位置设置构造柱，增强整体结构的抗侧移能力，适配大部分地区的低层建筑抗震要求。屋面采用120mm厚钢筋混凝土现浇板，板内配置双向受力钢筋，屋面排水采用无组织外排水，檐口伸出外墙宽度为300mm，避免雨水流淌污染外墙面。从实际应用场景来看，该结构可作为乡村自建房、小型民宿接待点、园区配套服务用房使用，L型布局自然围合出一侧的半开放庭院空间，无需额外设置围墙即可形成相对独立的户外区域，外廊区域可作为户外休憩、临时置物的空间，适配南方多雨地区的使用需求，雨天可在外廊区域通行不被淋湿。

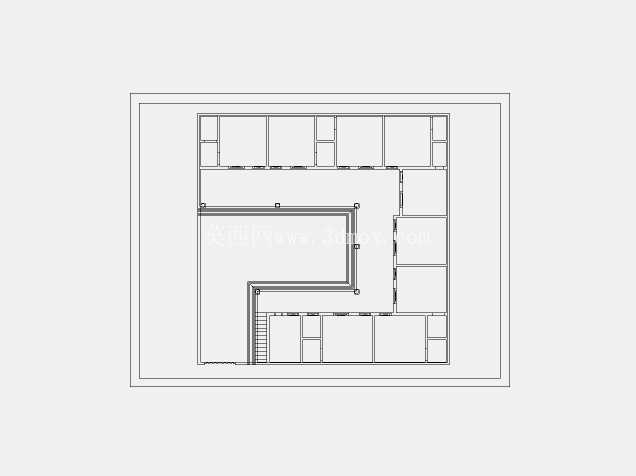

　　设计过程中优先考虑了结构的施工便捷性，所有构件均采用常规民用建筑通用尺寸，无需定制特殊规格的建材，墙体、柱、屋面的连接节点均采用常规民用建筑构造做法，施工人员无需特殊培训即可按照图纸完成施工。安装边界方面，整体建筑占地的外包尺寸为长边12m、短边9m，L型内凹区域的尺寸为6m×6m，施工前需平整对应尺寸的场地，做好场地排水坡度，基础采用条形基础即可满足承重要求，柱脚位置需单独设置独立基础，预埋钢板的标高误差需控制在5mm以内，避免钢柱安装后出现廊檐倾斜的问题。外廊的净宽度为1.8m，满足两人并行与临时摆放小型桌椅的空间需求，廊下净空高度为2.8m，不会产生压抑感，室内净空高度为3m，符合民用建筑的层高要求。

　　入口位置的竖向格栅门高度为2.2m，宽度为1.5m，满足日常人员进出与小型家具搬运的通行需求。屋面的荷载取值按照常规不上人屋面设计，活荷载取值为0.5kN/㎡，若后续需在屋面安装太阳能设备或其他设施，需提前对屋面板配筋进行加强调整。墙体上预留了常规的门窗洞口位置，可根据实际使用需求选择安装平开窗或推拉窗，窗户的窗台高度预留为900mm，符合民用建筑的安全防护要求。整体模型的构件拆分逻辑清晰，可直接导出二维施工图纸用于现场施工指导，也可用于建筑方案阶段的空间展示，直观呈现L型布局的空间关系与外廊的实际尺度，帮助业主在施工前确认整体布局的合理性，避免施工完成后出现空间尺度不符合使用需求的问题。在结构受力验算层面，钢柱的长细比控制在允许范围内，风荷载按照0.4kN/㎡的基本风压取值，可满足大部分非强台风地区的使用要求，若用于沿海强风区域，可适当加大钢柱截面尺寸与柱脚预埋件的规格，增强结构的抗风能力。屋面与墙体的连接位置设置了泛水构造预留，避免雨水从屋面与墙体的交接位置渗入室内，外廊的廊面做1%的向外排水坡度，避免廊面积水倒灌进入室内。
