C型开口定位夹持工装结构设计

在中小批量零部件加工、工位辅助定位、简易工装搭建场景中，这类C型开口结构的定位夹持构件是车间里出镜率极高的实用零件，很多一线做结构设计、工装改进的工程师都曾根据现场需求调整过这类构件的尺寸参数，适配不同的装夹需求。从实际使用场景来看，这类构件常被用在钻床工位的工件侧向定位、装配线的简易夹持挡块、小型检具的基准定位块位置，不需要复杂的液压或气动驱动，依靠自身开口的结构特性，配合锁紧螺栓就能实现快速的工件卡合与定位，相比全包围式的夹持结构，C型开口的设计能大幅降低工件上下料的操作时间，操作人员不需要将工件完全穿入构件内孔，从侧向就能推入卡合位置，在频繁上下料的工位上，能有效减少单工位的辅助操作时长，提升整线的作业节拍。

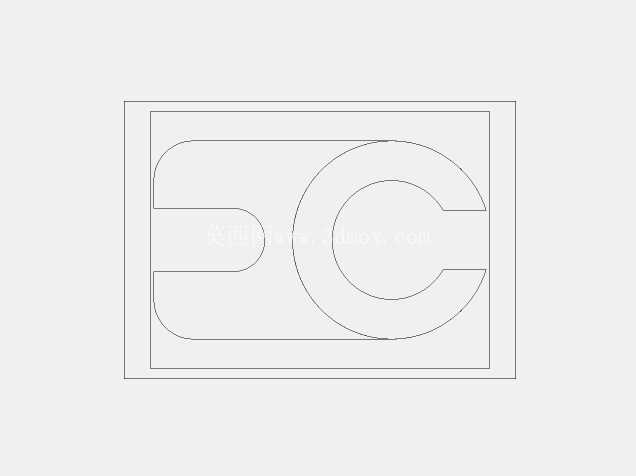

从设计思路层面拆解这个构件，首先要明确的是开口处的受力边界，这类C型结构在夹持工件时，开口的两个悬臂会承受向外的撑开力，设计时需要根据实际夹持力的需求，核算悬臂的厚度与过渡圆角的大小，避免在长期反复受力的情况下出现悬臂根部的应力集中，导致构件开裂失效。图中所示的结构在C型轮廓的内外侧都做了圆弧过渡，没有尖锐的直角转角，这一点是非常贴合工程实际的设计细节——直角转角在热处理或者长期受力时，很容易成为应力集中的起始点，圆弧过渡能有效分散应力，提升构件的疲劳使用寿命。同时构件外侧的矩形安装基座，是为了给整个夹持件提供稳定的安装基准，基座上可以根据安装需求加工沉头孔或者螺纹孔，将整个构件固定在工作台面、工装基板或者设备的机架上，安装时需要保证C型开口的中心与工件的定位基准重合，避免装夹后工件出现位置偏移，影响后续加工或装配的精度。

关于外形尺寸与安装边界的考量，这类构件的尺寸设计完全依托实际装夹的工件直径来确定，C型开口的内圆弧直径需要比被夹持工件的外径大0.1到0.3毫米，预留出工件推入的间隙，同时间隙不能过大，否则会导致装夹后工件的晃动量超出公差要求。开口处的缺口宽度需要小于被夹持工件的直径，保证工件卡入后不会从开口处脱出，同时缺口宽度也要满足工件侧向推入的操作空间，不能过窄导致工件卡入困难。外侧矩形基座的边长通常要比C型结构的外圆直径大10到20毫米，留出足够的安装孔位空间，基座的厚度需要根据整体的受力情况确定，保证安装螺栓锁紧后，基座不会出现变形，影响整个构件的定位精度。在实际建模过程中，很多新手工程师容易忽略的一点是安装面的平面度要求，基座与工装基板接触的底面需要标注合理的平面度公差，通常在0.02到0.05毫米之间，如果平面度超差，锁紧安装螺栓后整个C型结构会出现倾斜，导致夹持的工件中心偏移，后续加工出的零件位置度就无法满足图纸要求。

从功能特性来看，这种结构的夹持件还有一个很实用的优势，就是可以根据现场需求快速改制，比如当需要夹持不同直径的工件时，只需要重新加工C型的内圆弧尺寸，不需要改动外侧的安装基座，就能直接替换原有构件，大幅降低工装改制的成本与周期。在一些临时的抢修、小批量试制场景中，甚至可以直接用整块钢板线切割出这个构件，不需要复杂的加工工序，几个小时就能完成制作并投入使用，这也是这类简单结构在生产现场长盛不衰的原因——没有复杂的传动结构，没有易损的配套零件，可靠性高，维护成本几乎为零，只要材料选择合适，经过正确的热处理，一个这样的夹持构件可以在工位上使用数年而不需要更换。

在材料选择上，这类构件通常选用45号钢或者40Cr制作，根据受力情况选择是否进行调质处理，表面如果需要更高的耐磨性，可以进行高频淬火处理，提升开口处的表面硬度，避免长期与工件摩擦导致开口尺寸磨损，影响装夹精度。建模的时候需要注意，C型结构的两个悬臂端面需要做小的倒角处理，一方面是去除加工后的毛刺，避免操作人员安装时被划伤，另一方面倒角可以起到导向作用，方便工件从开口处顺利推入卡合位置。很多刚入行的工程师在设计这类构件时，往往会把结构设计得过于复杂，增加很多不必要的调节结构、锁紧结构，反而降低了构件的可靠性，实际上在很多对装夹精度要求不是极高的场景下，这种简单的C型开口结构完全能满足使用需求，而且结构越简单，故障点越少，越适合生产现场的复杂使用环境。
