工业机械传动连接手臂结构设计

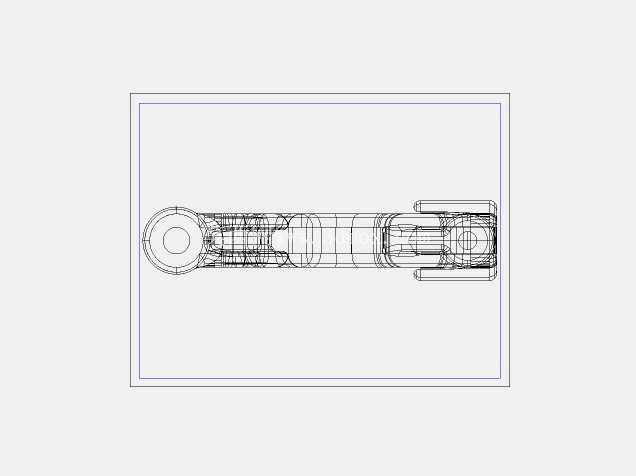

在自动化生产线、重载搬运设备以及各类执行机构的传动链路中，连接手臂是承担动力传递、载荷承载与动作衔接的核心受力构件，这类零件的设计合理性直接决定整套机构的运行稳定性与服役寿命。从结构形态来看，该手臂采用两端带铰接孔的长杆式布局，一端为大尺寸圆孔铰接端，用于和固定基座或者动力输出端的销轴配合，另一端为带分叉限位结构的连接端，可与执行端的摆臂、夹爪或者联动杆件完成铰接装配，中间杆身采用变截面过渡设计，在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料余量，适配铸造成型的工艺特性，避免铸造过程中出现壁厚不均导致的缩孔、冷隔缺陷。

从实际应用场景出发，这类手臂常出现在压铸机周边取件机械手、冲压线上下料连杆机构、自动化输送线的摆臂传动单元中，工作过程中需要反复承受交变拉压载荷与瞬时冲击载荷，因此设计阶段首先要明确两端铰接孔的中心距尺寸，这个参数直接决定机构的动作行程与摆角范围，安装边界上需要保证两端铰接孔的同轴度公差控制在合理区间，避免装配后出现卡滞、偏磨问题，杆身与周边固定构件的最小安全间隙需要满足机构全行程摆动时无干涉，尤其是分叉连接端的开口宽度、孔位精度要和配套的连接叉尺寸匹配，保证铰接后转动灵活无窜动。

设计思路上优先匹配铸造工艺的成型要求，所有棱边均设置铸造圆角，避免应力集中，杆身内部的加强筋布局顺着主应力方向延伸，在不增加整体壁厚的情况下提升杆身的抗弯截面模量，两端铰接孔的位置预留足够的机加工余量，方便后续镗削、铰孔工序达到装配所需的尺寸精度与表面粗糙度要求。不同于焊接式手臂结构，铸造成型的该款手臂整体刚性更均匀，适合中等载荷、高频率往复动作的工况，不需要额外做焊后去应力处理，量产一致性更好。在结构细节处理上，大端铰接孔的端面设置有凸台结构，既可以减少机加工的面积，又能保证铰接配合面的接触压强均匀，小端分叉结构的内侧设置有限位挡边，可限制配套连接件的轴向窜动，不需要额外加装轴向定位套，简化整体装配流程。

实际选型适配时，需要结合整套机构的传动比、负载重量、动作节拍来校核杆身的最小截面强度，两端铰接孔的直径要和配套销轴的直径匹配，优先选用标准系列的销轴尺寸，降低后续备件更换的成本。安装过程中要保证两端铰接位的润滑通道通畅，因为这类手臂长期做往复摆动，铰接位属于易磨损部位，合理的润滑结构设计能大幅延长零件的更换周期。从建模逻辑来看，该结构先绘制整体的轮廓草图，确定两端孔位的中心距与各段截面的尺寸参数，再通过拉伸、放样生成基础实体，之后添加铸造圆角、工艺凸台、加强筋等细节特征，最后完成各安装孔位的特征构建，建模过程中所有尺寸均遵循机械设计的公差配合要求，关键配合面的尺寸公差、形位公差都在模型特征中做了对应标注，方便后续出工程图时直接调用，也能为后续的铸造模具设计、机加工工艺编制提供准确的三维数据参考。
