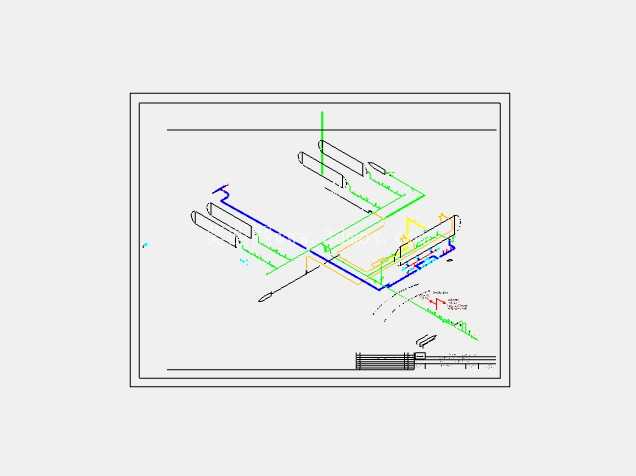

工业厂房内部管道连接布局结构设计

　　这套管道结构设计主要面向工业生产场景下的流体、气体介质输送需求，常见于铸造车间、生产加工厂房的内部管线布设环节，承担着生产过程中冷却水、压缩空气、工艺气体等介质的传输功能，是保障生产工序连续稳定运行的重要基础结构。从实际工程落地的角度看，这类管道布局首先要匹配车间内生产设备的排布位置，在设计阶段就需要提前核对各设备的介质接口位置、接口规格以及额定输送压力、流量参数，避免后期安装时出现管线错位、接口不匹配的问题。

　　设计过程中优先采用分层排布的思路，不同介质的管线按照压力等级、介质特性划分布设层级，高压管线与低压管线保持足够的安全间距，腐蚀性介质管线设置在易检修的外侧位置，同时预留出后期维护操作的空间，避免管线排布过于密集导致检修人员无法靠近操作。从结构细节上看，管线的转弯位置采用圆弧过渡设计，减少介质输送过程中的阻力损失，同时避免直角转弯位置长期受介质冲刷出现磨损泄漏的问题；管线的连接节点位置设置了对应的固定支撑结构，根据管线的管径、介质重量核算支撑件的间距与承载能力，避免管线长期运行后出现下沉变形、接口松脱的情况。

　　安装边界方面，这套管线布局整体贴合厂房内部的建筑结构走向，沿墙体、立柱位置布设，不占用车间内部的生产操作通道与物料运输通道，管线的最低布设高度满足车间内人员通行、物料转运的净空要求，不会对日常生产作业造成干涉。在功能特性上，这套管线结构兼顾了输送稳定性与后期拓展性，在主要管线的分支位置预留了标准接口，可根据后期生产设备的新增需求快速接驳新的支路管线，不需要对整体主管路进行大规模拆改，能够适配生产工艺调整后的管线改造需求。设计时还考虑了管线的防震需求，在管线与建筑结构、生产设备的连接位置设置了缓冲结构，避免设备运行产生的振动传递到管线上，长期振动导致接口松动、管线疲劳损坏的问题。

　　从三维建模的角度看，建模过程中严格按照实际工程的管线规格参数搭建模型，每一段管线的管径、壁厚、转弯半径都对应实际工程选型参数，连接节点的法兰、紧固件结构都做了精细化还原，能够直接用于管线安装前的排布校验、碰撞检查，提前发现管线与建筑结构、生产设备之间的干涉问题，减少现场安装时的返工量。对于从事车间管线设计、设备配套管路设计的工程人员来说，这类模型可以作为同类型场景下的布局参考，结合具体项目的车间尺寸、设备参数调整管线走向与分支位置，能够大幅提升前期设计的效率，避免设计阶段出现布局不合理的问题。实际应用中，这类管道结构不仅用于铸造车间，也可适配其他加工制造类厂房的内部管线布设，只需要根据输送介质的特性调整管线材质、密封件选型即可，整体布局逻辑具备较强的通用性。
