铸造模用数控安装基座结构设计

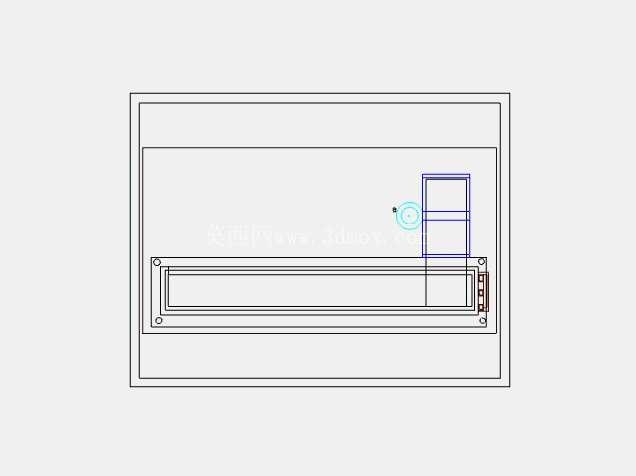

　　在压铸及铸造生产线的数控加工工位，这类基座结构承担着定位、承载模具加工工装的核心作用，日常生产中，铸造模具的型腔、型芯精加工工序需要稳定的装夹基准，该结构正是为适配数控加工时的工装固定需求设计，避免加工过程中因装夹刚度不足导致的型腔尺寸超差、表面振纹等常见加工缺陷。从结构布局来看，整体采用分层嵌套的框架式设计，外层为落地式安装边框，边框四周预留了均匀分布的固定孔位，可直接通过T型螺栓固定在数控加工设备的工作台面上，孔位间距按照常规数控铣床、加工中心的工作台T型槽标准间距设置，无需额外制作过渡转接板即可完成安装，能大幅缩短工装换型的准备时间。内层为承载工作面，工作面的平面度公差控制在0.02mm以内，表面做了磨削处理，可直接放置待加工的铸造模具模块，侧边设置的定位凸台可快速完成模具毛坯的初定位，减少找正环节的辅助时间。侧边突出的轴类定位组件，是为了适配带侧抽芯结构的铸造模具加工需求，加工侧抽芯滑块的配合面时，可通过该定位组件完成角度定位，无需反复调整百分表找正，能有效提升侧抽芯结构的加工同轴度，避免后续模具合模时出现抽芯卡滞、飞边过大的问题。

　　设计过程中，特意将整体框架的受力路径做了优化，外层边框的壁厚比内层承载面厚3mm，可将加工时的切削力直接传导至设备工作台，避免中间部位出现受力变形；框架内部做了中空减重设计，在保证整体刚度满足粗加工、半精加工切削载荷要求的前提下，尽可能降低基座自身重量，方便工位间的转运调整。安装边界方面，整体外轮廓尺寸适配中小型数控加工设备的工作台行程，安装后不会超出设备的加工行程范围，四周预留的操作空间足够操作人员完成螺栓紧固、工件吊装等操作，不会和设备的主轴护罩、冷却管路产生运动干涉。

　　实际生产应用中，这类基座不仅可用于铸造模具的数控加工装夹，也可作为检测工位的承载平台，放置三坐标测量仪的检测工装，完成模具成品的尺寸精度检测，结构的通用性较强，不需要针对不同规格的小型铸造模频繁更换装夹平台。结构上的固定孔位采用长圆孔与圆孔组合的设计，长圆孔可适配一定范围内的安装尺寸偏差，即使工作台T型槽存在少量位置误差，也能顺利完成基座的固定，不会出现孔位对正困难的问题；侧边的定位组件采用可拆卸设计，当加工不需要侧定位的平板类模具模块时，可将该组件拆除，扩展工作面的可用面积，适配更大尺寸的工件装夹需求。

　　从加工工艺性角度考虑，整个结构的所有加工面均采用常规铣削、磨削工艺即可完成，没有特殊的难加工结构，加工成本可控，且所有棱边均做了倒角处理，避免吊装、操作过程中出现划伤安全隐患。在铸造生产车间的数控加工环节，这类工装基座的使用频率极高，稳定的结构刚度与合理的定位设计，能有效降低加工辅助时间占比，提升单台数控设备的有效加工时长，同时减少因装夹不当导致的工件报废率，是铸造模具数控加工环节不可或缺的基础工装构件。
