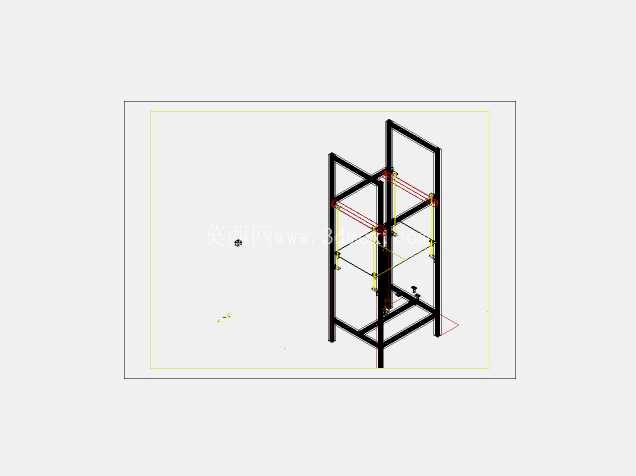

双层框架式自动打印设备机架结构

　　这套双层框架式结构是自动打印类设备的核心承载机架，在工业级自动打印作业场景中，这类机架需要承担打印执行组件、物料输送组件、电控模块的全部静载荷与运行动载荷，同时要为各运动部件提供稳定的安装基准，避免运行过程中出现结构共振影响打印精度。从结构设计逻辑来看，整体采用矩形方管作为主支撑型材，通过焊接或高强度紧固件拼接成立体框架，竖向设置四根通长主立柱作为主要承力构件，横向分层布置横梁形成双层安装空间，下层空间可预留为物料暂存或供料机构安装位，上层空间用于布置打印执行模组、横向移动导轨以及喷头组件安装位，分层设计既压缩了设备整体占地面积，也能将不同功能模块分区布置，减少运维过程中的操作干涉。

　　框架的横向与斜向支撑做了针对性加强，在打印模组移动的行程区间内，对应横梁位置额外增加了辅助支撑肋，抵消运动部件高速往复移动带来的侧向弯矩，避免长期运行后横梁出现下挠变形。从安装边界来看，整体机架的底部预留了调平脚轮安装位，可根据车间现场地面情况调整设备水平度，同时底部框架的外轮廓尺寸严格匹配常规车间通道宽度，方便设备转场与就位安装；框架的各安装面均预留了标准安装孔位，孔位间距按照通用工业模组的安装尺寸设计，可兼容不同规格的直线导轨、驱动电机、打印喷头组件的直接安装，无需二次打孔加工。在实际应用场景中，这类机架结构不仅可用于工业级自动打印设备，也可经过少量孔位调整后适配小型自动化上下料设备、检测设备的承载需求，结构的通用性较强。

　　设计过程中充分考虑了设备运维的便利性，框架侧面预留了足够的走线空间与检修开口，电气线路可沿型材内侧的走线槽布置，既避免线路外露被运动部件剐蹭，也方便后期线路检修与元器件更换；框架的上层周边预留了防护板安装位，可根据现场安全要求加装透明防护挡板，防止打印过程中物料飞溅或人员误触运动部件。结构的受力计算阶段，重点校核了主立柱的压杆稳定性与横梁的抗弯强度，按照打印模组满行程移动时的最不利载荷工况做了仿真验证，确保在最大载荷下结构的形变量控制在打印精度允许的范围内，不会因结构变形导致打印位置偏移。框架的型材选型兼顾了结构强度与整体重量，不会因型材过厚导致设备整体过重增加运输与安装难度，也不会因型材壁厚不足导致结构刚性不够，整体重量控制在常规人工辅助就位可操作的范围内。
