DLF双腔化油器44mm接口密封垫片

在小排量内燃机进气系统的改装与维修作业中，化油器与进气歧管的连接密封是直接影响空燃比稳定性、进气负压一致性的关键环节，这款适配DLF系列、mikuni、dellorto等同规格44mm口径化油器的接口垫片，正是针对双腔化油器的安装匹配需求完成的结构设计。从实际装车场景来看，这类垫片主要用于化油器底座与进气歧管安装面之间，一方面填补两个结合面的加工平面度误差，避免未经计量的空气从结合面缝隙漏入进气道，造成各缸混合气浓度偏稀、怠速不稳、急加速回火等常见故障；另一方面也能在一定程度上阻隔发动机缸盖传递到化油器的热量，减少高温工况下化油器内部燃油产生气阻的概率，尤其在风冷发动机、改装高压缩比发动机的运行场景下，这一隔热缓冲的作用会更加明显。

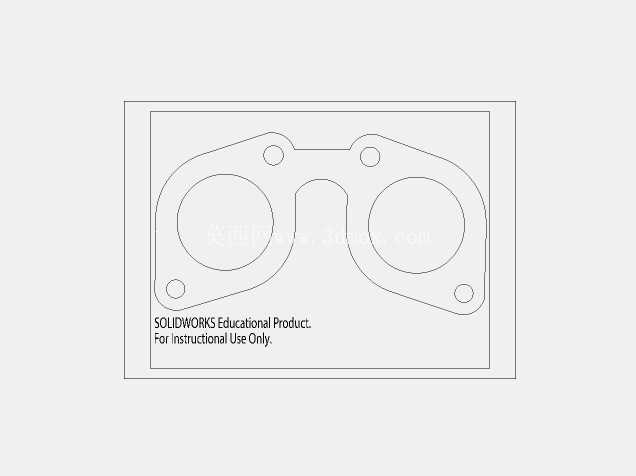

设计过程中首先锁定的是双腔化油器的安装孔位边界，两个直径44mm的主通气孔完全对齐化油器的两个节气门腔道，开孔边缘没有多余的凸台或缩径结构，避免在进气路径上形成额外的节流台阶，打乱进气道内的气流组织，影响各缸的进气充量效率。四个安装固定孔的位置完全对应化油器底座的螺栓孔位，孔位公差控制在0.1mm以内，安装时不需要额外扩孔或修锉，能够保证螺栓穿入后垫片不会出现偏移错位，不会遮挡主通气孔的通流面积。垫片的外轮廓完全贴合化油器底座的外形轮廓，没有多余的外伸结构，在狭小的发动机舱安装空间内，不会和周边的油门拉线、燃油管、真空管路产生干涉，即便是在多缸发动机并排布置双化油器的改装场景下，相邻两个化油器的垫片也不会出现互相挤压的情况。

从结构细节来看，垫片的两个主通气孔之间的连接区域做了适配化油器中间凸台的内凹避让，安装时能够完全贴合化油器底座的中间定位结构，不会出现局部垫起、结合面压不实的问题。四个角的安装孔周边预留了足够的压紧面宽度，螺栓按对角顺序拧紧到规定扭矩后，整个垫片的压紧力分布均匀，不会出现局部压溃或者密封压力不足的区域，即便是在发动机长期运行产生振动、结合面出现微小相对位移的情况下，也能保持稳定的密封性能。在实际加工使用中，这类结构的垫片既可以采用耐油石棉橡胶板、无石棉密封板材冲切成型，用于日常维修替换场景，也可以采用铝合金板、酚醛树脂层压板加工制作，满足改装场景下的隔热、长期重复使用需求，图纸的轮廓尺寸、孔位坐标完全可以直接导入加工设备生成切割路径，不需要二次测绘调整。

在进气系统的匹配计算中，这款垫片的通流截面完全和44mm口径的化油器节气门匹配，不会因为垫片的开孔尺寸偏差造成进气流量系数下降，对于追求进气效率的改装场景来说，能够保证化油器的进气流量特性不受密封件的影响，让工程师在调整油针、主量孔的时候能够获得更准确的空燃比数据，不会因为密封漏气问题反复调校却找不到故障根源。同时垫片的厚度可以根据实际的安装间隙需求选择对应规格的材料，不需要调整孔位和轮廓尺寸，就能适配不同厂家生产的同规格化油器、不同加工公差的进气歧管法兰面，减少维修和改装过程中的适配工作量。
