滚轮电缆实心工作轮结构设计方案

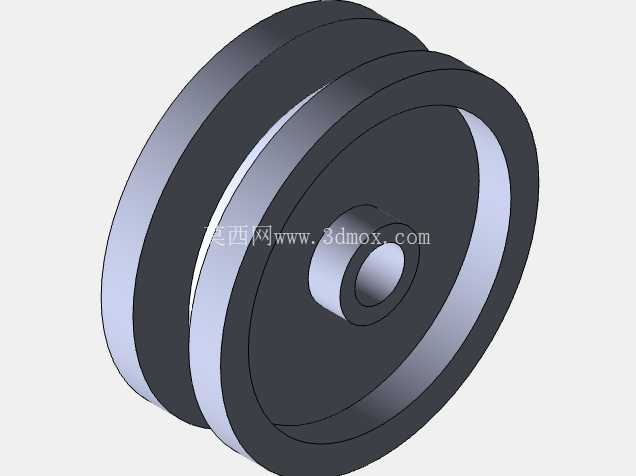

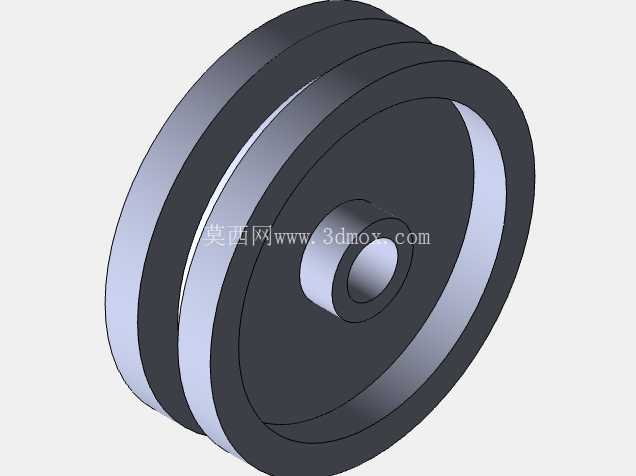

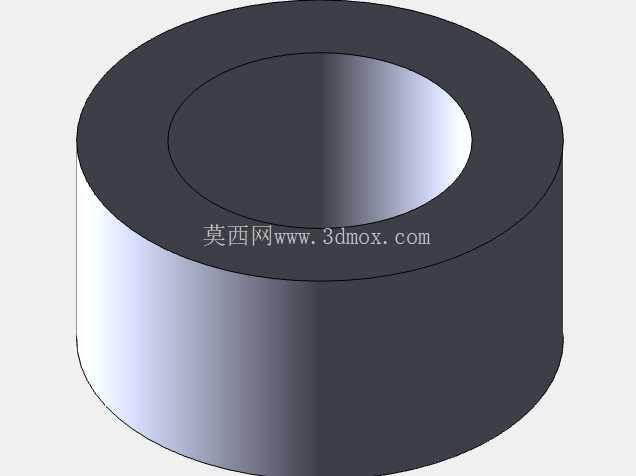

　　在起重设备、移动供电桥架、自动化生产线的移动供电单元中，电缆导向滚轮是承担电缆承托、导向、减少拖拽磨损的核心承载零件，这类实心工作轮的设计合理性直接决定移动供电系统的运行寿命与电缆损耗率。不同于空心焊接结构的滚轮，实心结构的滚轮在重载、频繁往复运动、多粉尘或户外露天工况下具备更高的结构强度与抗冲击性能，不会出现焊缝开裂、轮体变形导致的电缆卡滞、外皮磨损断裂等问题，尤其适合冶金车间、港口起重设备、长距离输送线这类运维条件相对严苛的场景。从实际使用场景出发，这类滚轮的核心功能是在电缆往复拖拽过程中，通过轮体的顺畅转动将电缆与固定支架间的滑动摩擦转化为滚动摩擦，大幅降低电缆外皮的磨损速率，同时约束电缆的运动轨迹，避免电缆在移动过程中出现偏摆、错位、与周边结构件剐蹭的问题。设计这类实心滚轮时，首先要匹配对应规格电缆的弯曲半径要求，轮槽的圆弧半径需要比电缆外径大15%到20%，既不能过窄导致电缆被轮槽挤压变形，也不能过宽使得电缆在槽内出现横向窜动，加剧局部磨损。

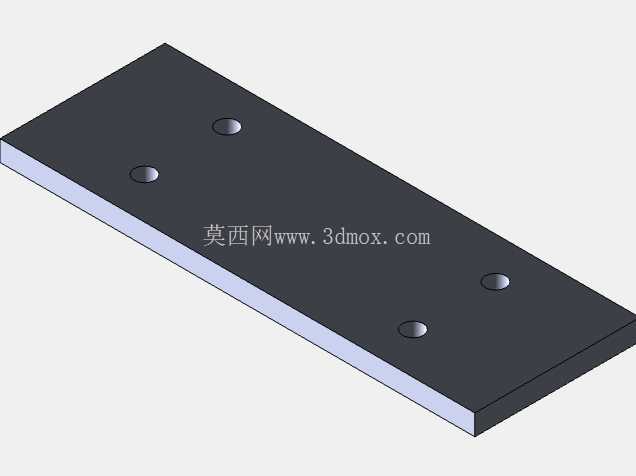

　　轮体的实心结构设计需要兼顾强度与转动惯量的平衡，轮缘部分做圆弧过渡处理，避免尖锐棱边接触电缆外皮，轮毂部分的安装孔公差需要匹配配套的芯轴与轴承尺寸，考虑到长期运行的磨损余量，安装孔的表面粗糙度需要控制在Ra1.6以内，保证轴承压装后的同轴度，避免转动过程中出现卡滞、偏心晃动的问题。从安装边界来看，这类滚轮的轴向宽度需要匹配安装支架的跨距，轮体两端与支架侧板之间预留1到2毫米的间隙，避免运行过程中热胀冷缩或者装配误差导致轮体与侧板摩擦，轮槽的深度需要保证电缆在最大侧向受力时不会从槽内脱出，通常槽深设置为电缆直径的三分之一左右，既保证限位效果，也不会给电缆的放入与维护造成阻碍。设计过程中需要重点考虑轮体的受力分布，当电缆处于最大张紧状态时，轮体中部的轮槽位置承受主要径向载荷，因此实心结构的壁厚从轮毂到轮缘做均匀的应力过渡，避免出现应力集中的直角结构，降低长期交变载荷下出现疲劳裂纹的风险。针对铸造工艺的成型要求，轮体的所有拔模面设置合理的拔模斜度，非加工面的圆角统一设置为R3到R5，减少铸造过程中出现浇不足、冷隔、砂眼等缺陷的概率，加工面预留合理的加工余量，既不会因为余量过大增加后续机加工的工时成本，也不会因为余量过小导致铸造缺陷残留在加工面上影响零件强度。

　　实际选型应用时，需要根据电缆的单位长度重量、移动行程的长度、往复运动的最高速度来匹配滚轮的承载能力，实心结构的滚轮相比薄壁结构能够承受更高的径向载荷，在电缆张紧力波动较大的工况下，轮体的形变量更小，能够始终保持轮槽与电缆的贴合状态，避免局部应力集中磨损电缆。轮体的转动阻力需要控制在合理范围内，轴承选型时优先选用深沟球轴承，兼顾径向承载能力与转动顺畅度，密封结构根据工况选择接触式或者非接触式密封，在多粉尘、潮湿的户外场景下，选用带双唇密封的轴承，避免粉尘、水汽进入轴承内部导致润滑失效，延长滚轮的维护周期。

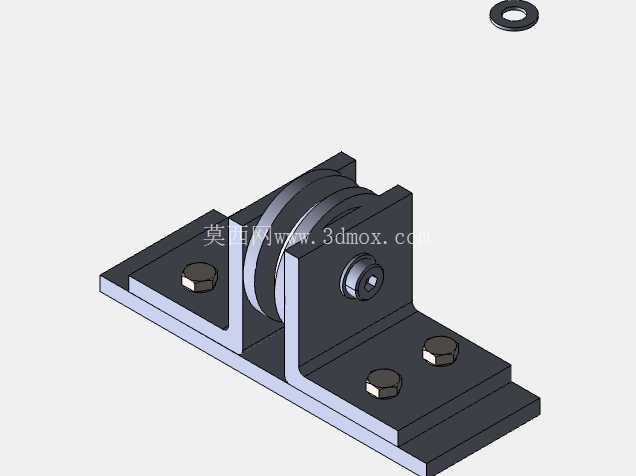

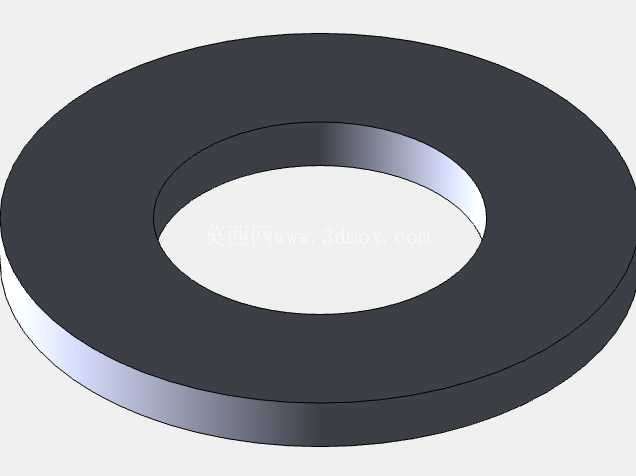

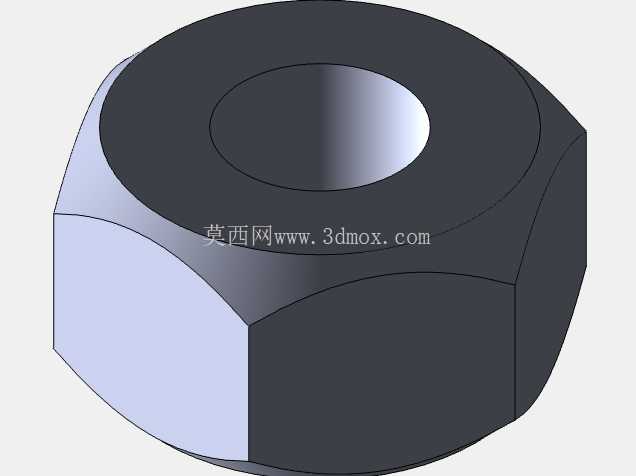

　　在装配关系上，滚轮与芯轴之间采用过渡配合，芯轴两端与安装支架之间设置防转结构，避免滚轮运行过程中芯轴跟转导致支架磨损，轴向定位采用轴用挡圈或者锁紧螺母，保证轮体在轴向没有多余窜动的同时，不会给轴承施加额外的轴向预紧力。这类实心滚轮的结构看似简单，但在实际工程应用中，很多电缆过早磨损、供电中断的故障都源于滚轮设计的细节缺陷，比如轮槽边缘未做倒圆处理割伤电缆外皮、轮体同轴度不足导致转动卡滞、安装间隙不合理导致轮体摩擦侧板等问题，在三维建模过程中需要对这些细节做充分的校验，通过装配干涉检查、运动仿真模拟轮体转动全过程的状态，验证电缆在轮槽内的运动轨迹是否合理，是否存在剐蹭、卡滞的风险，同时结合铸造工艺的要求优化模型的拔模角度、壁厚均匀性，确保设计的零件既满足使用功能要求，也具备良好的工艺可行性，能够降低生产制造的难度与成本，在实际投用后减少运维故障的发生概率。
