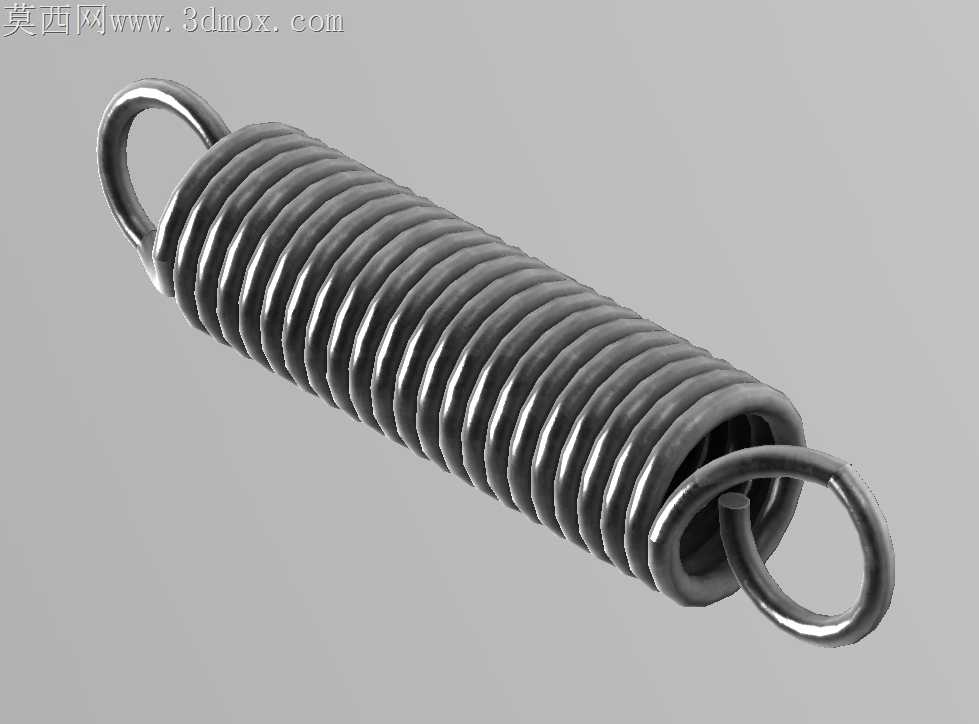

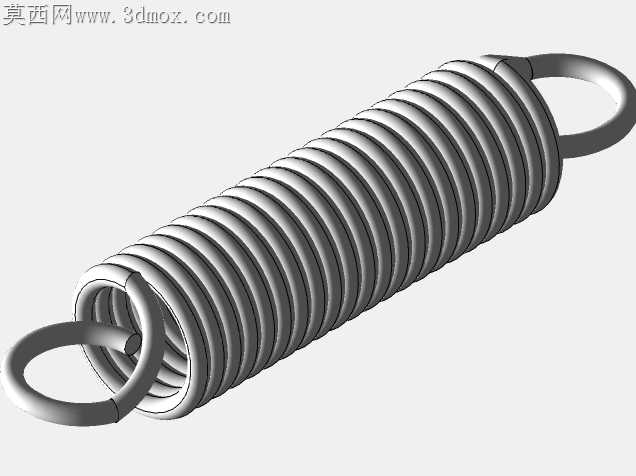

带挂钩85mm长拉伸弹簧结构设计

常规拉伸弹簧在批量冷卷加工时，最容易出现两端挂钩与簧体同轴度偏差超差的问题，挂钩偏斜不仅会导致装配时挂接孔位错位，长期受拉工况下还会在挂钩与簧体衔接处产生应力集中，提前出现疲劳断裂。这款85mm长度的拉伸弹簧在结构设计阶段就针对该加工痛点做了适配调整，簧体采用2.5mm线径冷拉弹簧钢卷制，圈与圈之间在自由状态下保持紧密并圈状态，没有预留常规拉伸弹簧的初始间隙，避免了运输或存放过程中圈间错位导致的自由长度超差。两端挂钩采用与簧体同材质的线材一体弯折成型，弯折处特意做了圆角过渡处理，没有尖锐的折角切口，冷卷时挂钩根部与簧体首末圈的衔接位置预留了1/4圈的贴合段，挂钩弯折后该段与相邻簧圈完全贴合，不会出现悬空的受力薄弱点。镀锌层的厚度控制在8-12μm之间，既保证了户外工况下的防锈能力，也不会因为镀层过厚导致圈间卡滞，影响拉伸回弹的顺畅度。挂钩的开口尺寸做了适配性收窄，比常规挂接销轴直径大0.2mm，装配后不会出现松脱晃荡的情况，同时也不会因为间隙过小导致装配时需要强行撬掰挂钩，破坏挂钩根部的金相结构。自由长度85mm的尺寸公差控制在±0.5mm以内，适配多数常规工装、小型机械的复位、张紧安装位，不需要额外调整安装座的间距。簧体的旋向统一为右旋，符合多数机械装配的通用习惯，不会出现旋向不匹配导致的安装干涉。在做拉力测试时，这款弹簧的有效拉伸行程可以达到自身长度的40%，卸载后自由长度的回弹误差小于0.1mm，不会出现明显的塑性变形，完全满足日常工装、小型设备的张紧复位需求。挂钩的圆弧半径做了统一控制，挂接后与销轴的接触面积足够大，不会因为接触应力过大磨断销轴或者磨穿挂钩本身。
