适配8x1.75实心胎的手推车烧烤架轮辋结构

　　很多做小型移动设备结构设计的工程师都遇到过类似问题：小尺寸实心胎的胎体硬度高，整体式轮辋很难把胎体顺利卡入轮缘，强行撬装很容易损伤胎体内部的补强结构，后期使用中容易出现胎体脱圈、转动偏心的问题，尤其是烧烤架这类经常在户外不平整地面推行、偶尔会沾到油污炭火碎屑的设备，轮辋如果装配不到位，推行时的晃动会直接影响架体上食材放置的稳定性，手推车场景下如果轮辋刚性不足，装载零散货物过坎时还容易出现轮辋变形导致的卡滞。日常户外作业、商用场景里的小型行走载具，轮组部分的可靠性一直是容易被忽略但直接影响使用体验的核心部件，尤其是适配8英寸规格实心胎的轮辋，既要兼顾小尺寸轴系的安装匹配，也要考虑实心胎本身装配难度高、后期免维护的需求，这次的轮辋结构就是针对1/2英寸轴径的8'x1.75'实心轮胎做的适配设计，主要覆盖烧烤架移动底座、轻型手推车这类负载不大但需要频繁短距离移位的场景。

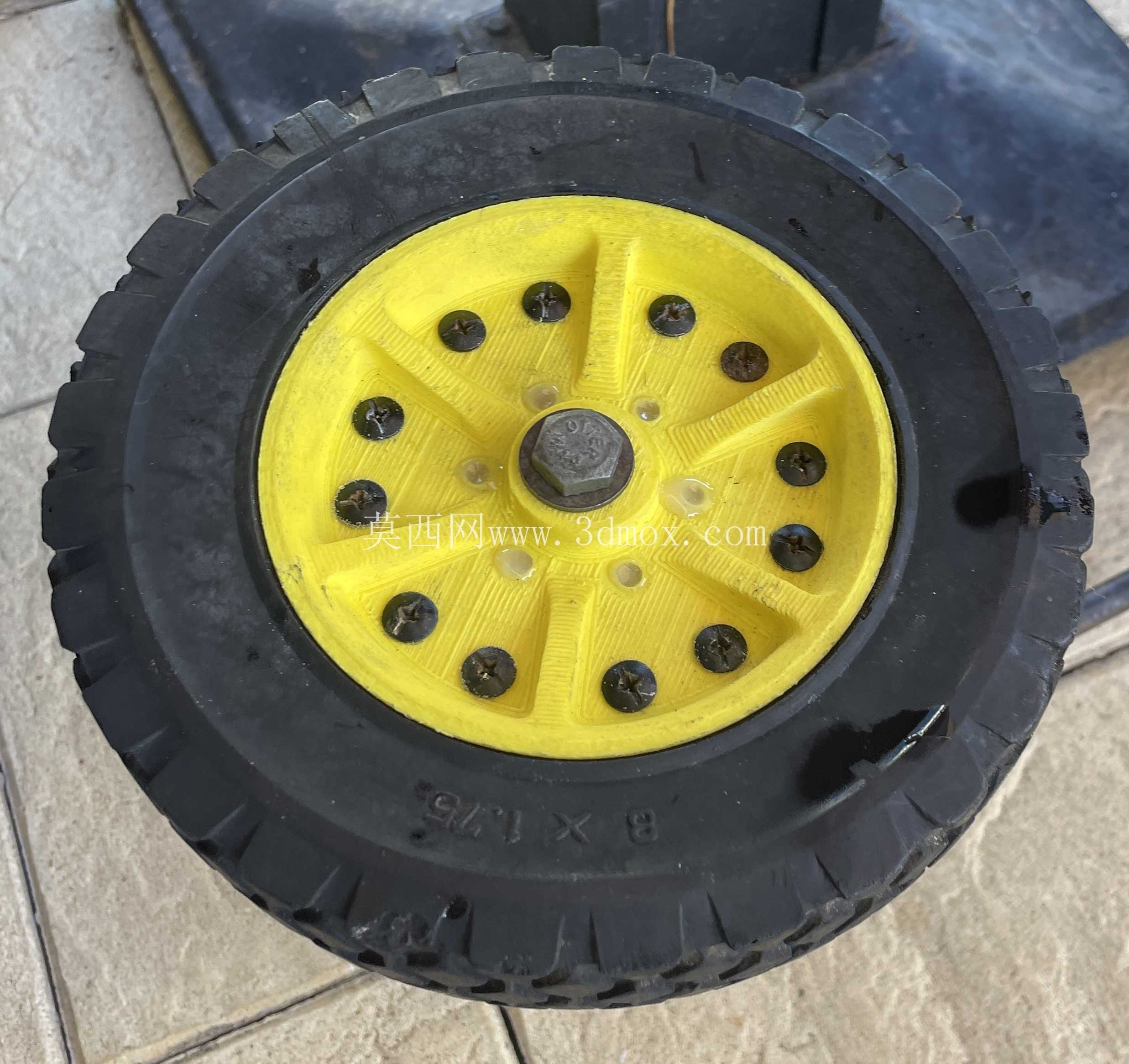

　　这次的设计在结构上做了分体式处理，没有采用传统小轮辋常用的整体冲压或者一体注塑结构，而是把轮辋拆成对称的两个半体，两个半体的对接面做了精准的止口定位，避免装配后出现径向跳动，轮缘部分的尺寸完全匹配1.75英寸宽度实心胎的胎圈卡槽深度，既不会因为卡槽过浅导致胎体受侧向力时脱圈，也不会因为卡槽过深增加胎体的装配难度。安装逻辑上，两个半轮辋可以先分别卡入实心胎两侧的胎圈位置，对齐止口之后围绕轮胎完成合模，不需要用撬棍大幅度撑开胎体，就能让胎圈完全落入轮辋的卡槽内，合模之后的连接采用5mm规格的螺丝贯穿锁紧，配合环氧树脂填充对接缝隙，既可以保证两个半体的连接刚性，也能避免户外使用时水汽、灰尘从对接缝进入轮辋内部造成连接件锈蚀。从安装边界来看，轮辋中心的轴孔完全适配1/2英寸直径的轮轴，轴孔周边做了加厚的补强筋，避免轮轴受径向载荷时出现轴孔开裂的问题，轮辋的整体外径完全匹配8英寸实心胎的装配需求，装胎之后的整体轮组外径不会超出小型烧烤架、轻型手推车的轮舱安装空间，轮辋的边缘做了圆弧过渡处理，没有尖锐的冲压棱角，既可以避免装配轮胎时割伤胎体内层，也能减少推行过程中轮辋边缘剐蹭到地面障碍物造成的变形。

　　实际场景适配中，这种分体式轮辋的设计还有一个很实用的优势，就是后期维护更换轮胎时不需要专门的扒胎工具，只需要松开连接螺丝就能把两个半轮辋分开，直接取下旧胎更换新胎，对于户外商用场景的设备运维来说，能大幅降低轮组维护的时间成本，不需要把整个轮组从设备上完全拆下来就能完成换胎操作。结构设计时也充分考虑了铸造生产的工艺性，两个半轮辋的结构完全对称，不需要做两套不同的模具，生产时只需要一套模具就能完成两个半体的铸造，壁厚保持均匀过渡，没有出现局部壁厚差过大导致的铸造缺陷，加强筋的位置都设置在受力集中的轴孔周边和轮缘连接位置，在保证整体刚性的前提下尽可能控制轮辋的自重，避免轮组过重增加推行时的阻力。

　　针对烧烤架的使用场景，轮辋表面的结构没有做容易积灰藏污的复杂凹槽，日常清理时只需要简单擦拭就能去掉表面沾附的油污、炭灰，不会因为缝隙残留污渍造成轮辋表面的腐蚀；针对手推车的使用场景，轮辋的轮缘部分做了加宽的承压面，实心胎装上去之后胎体和轮辋的接触面积更大，装载重物时胎体的受力更均匀，不会出现局部应力集中导致的胎体过早磨损。很多同类小尺寸轮辋在设计时为了追求装配简便，会把轮缘的卡槽尺寸做小，虽然装胎的时候更轻松，但是实际使用中一旦遇到侧向受力，比如推行时斜着压上路缘石，就很容易出现胎圈从卡槽里脱出的问题，这次的设计在卡槽深度上做了反复的尺寸校核，既保证分体装配时不需要过度撑开胎体，也能保证胎圈装入之后有足够的卡紧力，即使承受额定范围内的侧向载荷也不会出现脱圈问题。轴孔和轮轴的配合间隙也做了合理的公差设定，既不会因为间隙过小导致轮轴穿入困难，也不会因为间隙过大造成轮组转动时的偏心晃动，配合常规的轴套或者轴承使用，就能保证轮组转动的顺畅性，推行过程中没有多余的异响和卡顿。
