卫浴管路密封用平垫圈结构设计

日常卫浴场景里，水龙头与进水软管、墙面出水端的衔接位置，最容易出现的渗漏问题，大多和密封垫圈的选型、结构匹配度直接相关。这款平垫圈的设计，完全围绕民用冷热水管路的密封需求展开，没有多余的异形结构，就是靠规整的环形接触面，实现端面静密封的功能。

从实际使用场景来看，这类垫圈主要用在水龙头的进水接口、出水嘴衔接处、阀芯压盖位置，工作时承受的是0.1MPa到0.6MPa的常规市政供水压力，接触介质包含常温冷水、最高60摄氏度的生活热水，部分场景还会接触到卫浴清洁剂这类弱酸碱物质，所以结构设计上首先保证了接触面的平整度，避免因表面凹凸导致的密封失效。

设计思路上没有采用复杂的唇形或者复合密封结构，是因为民用卫浴产品的装配大多由普通用户或者水电安装工人徒手完成，过于复杂的密封结构对安装同轴度要求高，一旦装偏反而更容易漏。这种等厚度平垫圈的结构，安装时只需要放置在两个对接端面的密封槽内，拧紧螺纹连接件时，垫圈受压产生均匀的弹性形变，就能填满两个对接面之间的微观缝隙，阻断水流的渗漏路径。

外形尺寸方面，垫圈的内径匹配常规4分水龙头的通径尺寸，不会因为内径过小遮挡水流通道造成出水流量衰减，也不会因为内径过大导致垫圈在密封槽内移位；外径尺寸刚好适配标准水龙头接头的密封槽边界，安装时不会出现垫圈边缘突出接头外圆、或者被螺纹剪切破损的问题；厚度尺寸经过匹配计算，在常规橡胶或者硅胶材质的硬度范围内，拧紧接头时的压缩量控制在20%到30%之间，既保证足够的密封比压，又不会因为压缩量过大导致垫圈被挤入缝隙造成永久变形失效。

从安装边界来看，这款垫圈适配所有符合国标GB/T 4627要求的卫浴水龙头接口，不需要额外修改接头的密封槽尺寸，替换旧垫圈时只需要清理干净密封槽内的水垢、残留旧橡胶碎屑，将垫圈平整放入槽内，按照常规安装力矩拧紧接头即可，不需要额外涂抹密封胶或者缠绕生料带，就能实现可靠密封。

实际使用中，这类平垫圈的失效大多是因为长期受冷热交替影响出现材料老化变硬，或者安装时垫圈偏移导致局部受压过大破损，规整的环形结构在更换时也更容易取出旧件、放入新件，不需要专用工具，徒手就能完成更换操作。不同于工业高压管路用的金属复合垫圈，这款垫圈的结构完全适配民用低压供水场景的需求，在保证密封可靠性的前提下，尽可能降低了零件的加工难度和安装要求，不管是龙头生产厂的流水线装配，还是后期用户自行维修更换，都能快速完成操作，不会因为结构复杂增加装配或者维修的时间成本。

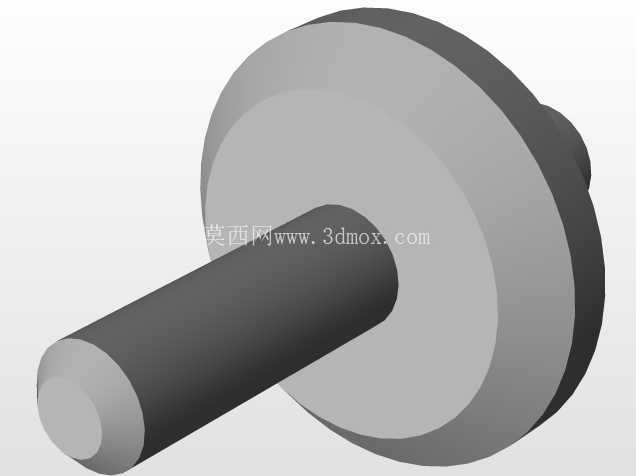

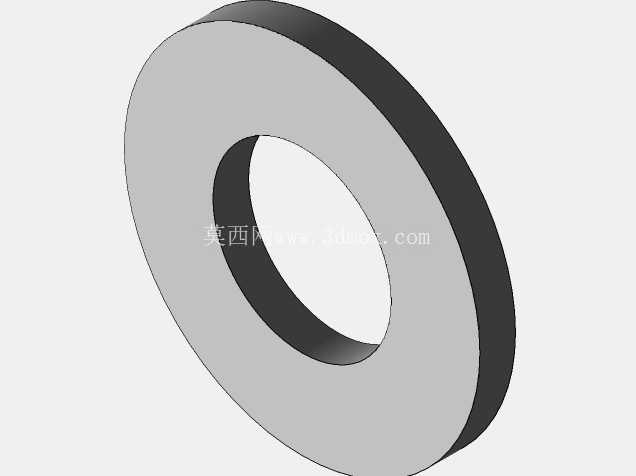

建模过程中，对垫圈的两个端面做了平面度约束，保证两个密封面的平行度误差控制在0.1mm以内，避免因端面倾斜导致局部压缩量不足出现渗漏；内外圆的同轴度公差也做了对应设置，保证垫圈放入密封槽后四周的压缩量均匀，不会出现一侧压死、一侧虚接的情况。边缘位置做了极小的倒角处理，避免安装时锋利的边缘刮伤接头的密封面，也能引导垫圈顺利放入密封槽内，不会因为边缘卡滞导致垫圈卷曲。
