首饰铸造用环形戒指座工装结构设计

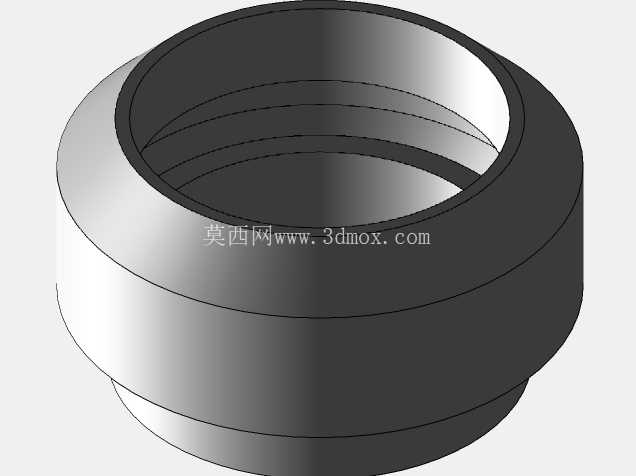

在首饰精密铸造的生产流程中，戒指座是熔模铸造环节里承载蜡模、定位型腔的核心工装配件，直接关系到戒指定型后的尺寸精度与成型良率。不同于普通机械领域的环形定位件，首饰铸造用的戒指座需要适配贵金属熔液的高温浇注工况，同时要兼顾蜡模装配的同轴度要求，避免浇注过程中出现偏心、壁厚不均的问题。从结构设计来看，这款戒指座采用阶梯式环形回转体结构，上部为宽边承载环面，主要用于抵接戒指蜡模的下端定位面，环面的平面度公差控制在0.02mm以内，保证蜡模放置后无倾斜偏移；中部为等直径的定位柱段，与蜡模内孔采用间隙配合，配合间隙控制在0.03-0.05mm，既方便蜡模的快速取放，又能避免间隙过大导致的浇注错位；下部为缩径的安装段，用于嵌入铸造模架的定位孔内，安装段与模架孔采用H7/h6的小间隙配合，保证整套工装装配后整体同轴度不超过0.04mm。

实际生产场景中，这类戒指座主要适配失蜡铸造工艺的首饰生产线，在注蜡完成后，工人将成型的戒指蜡模逐个套在戒指座的定位段上，再将整排装配好蜡模的戒指座安装到浇注模架上，后续经过粘浆、脱蜡、焙烧等工序后，熔融的金、银、铂等贵金属熔液会从浇注口注入型腔，戒指座在整个过程中需要承受1000℃以上的高温焙烧，同时要抵御熔液冲刷带来的冲击力，因此结构设计时特意在环体中部做了加厚处理，壁厚从上部承载面的3mm逐步过渡到中部的5mm，既避免了厚大截面带来的材料浪费，又能保证高温工况下的结构强度，防止长期使用后出现变形、开裂的问题。

从安装边界来看，这款戒指座的整体外径根据常规戒指圈口的通用尺寸设计，最大外径适配25号圈口以内的男款、女款戒指生产，下部安装段的直径统一为12mm，能够兼容市面上多数通用首饰铸造模架的定位孔尺寸，不需要针对不同模架做额外的改型加工，生产线换型时可以直接替换使用，减少工装调整的辅助时间。环体内孔采用贯通式设计，一方面是为了减重，降低整组模架的负载，另一方面是在焙烧过程中能够让热空气从内孔流通，保证环体各部位受热均匀，减少热应力带来的形变，延长工装的使用寿命。

在细节设计上，戒指座的所有棱边都做了R0.2mm的圆角处理，避免装配蜡模时尖锐棱边刮伤蜡模表面，导致最终铸件出现毛刺、缺料的缺陷；承载环面与定位柱段的衔接处做了15°的倒角过渡，方便蜡模套入时的导向，工人不需要反复调整对位就能快速完成蜡模装配，单工位的装配效率可以提升15%左右。另外，环体的外表面做了哑光喷砂处理，能够减少粘浆过程中浆料的附着残留，脱蜡清洗时更容易清理干净表面的残留浆料，避免残留的浆料在后续浇注过程中混入熔液，造成铸件夹渣的缺陷。

不同于批量生产的标准机械零件，首饰铸造的产品款式更新快，对应的戒指座工装也需要根据不同的戒指款式做局部调整，这款基础款戒指座的结构预留了足够的改型空间，如果生产带戒臂装饰的特殊款式戒指，只需要在上部承载环面加工对应的定位凹槽，不需要重新制作整体结构，能够大幅缩短工装的制作周期，快速响应新款首饰的生产需求。在长期的生产使用中，这类环形戒指座的失效形式主要是高温反复加热冷却带来的热疲劳变形，以及熔液侵蚀带来的表面坑洼，因此结构设计时尽量避免了截面的急剧变化，减少热应力集中的位置，正常工况下的使用寿命可以达到300炉次以上，远高于普通直筒式戒指座的使用寿命。

从三维建模的角度来看，这款戒指座属于典型的回转类零件，建模时以中心轴线为基准，先绘制半截面的二维轮廓，通过回转命令生成基础实体，再对棱边做圆角、倒角处理，最后完成表面纹理的设置，建模过程中需要严格控制各段的直径、高度尺寸公差，尤其是定位段与安装段的同轴度公差，需要在建模时通过基准轴约束来保证，避免后续加工出来的工装出现装配偏差。对于结构设计从业者来说，这类看似简单的环形工装，实际上需要结合具体的生产工艺细节做针对性的结构优化，不能只按照理论尺寸做简单的回转建模，必须充分考虑实际生产中的装配便利性、高温工况下的结构强度、长期使用的磨损余量等因素，才能设计出真正适配生产线需求的实用工装。
