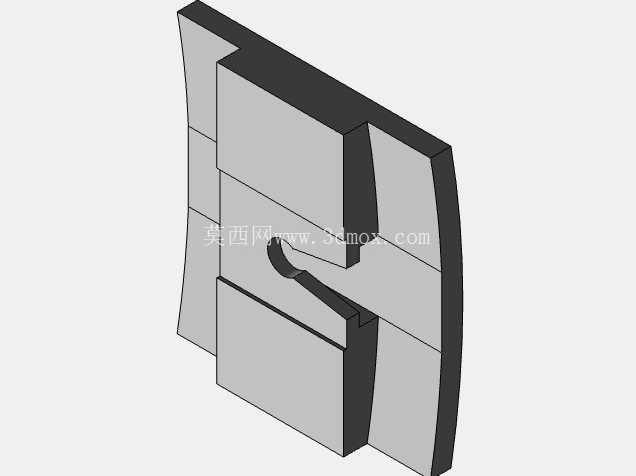

车门饰条卡扣适配连接结构设计

　　在汽车车门饰条的装配工序里，这类卡扣适配结构是连接饰条与车门钣金的核心受力部件，日常作业中很多售后维修、整车装配环节都会碰到饰条卡扣匹配度不足导致的装配松动、行车异响问题，这套适配结构正是针对这类场景做的针对性设计。从实际使用场景来看，该结构主要承担车门外侧装饰条的卡接固定作用，既要抵消车辆行驶过程中车门钣金传递的振动载荷，也要适配车门曲面的安装弧度，避免饰条装配后出现翘边、缝隙不均的外观缺陷。

　　设计过程中首先考虑的是安装边界的匹配性，结构整体贴合车门钣金的弧面走势，卡接部位的卡槽尺寸严格对应饰条的嵌入筋位，安装时不需要额外打胶或者使用紧固件，直接通过卡扣的弹性形变完成卡入锁定，能大幅提升产线的装配效率，也方便后期售后维修时的无损拆卸。从功能特性上看，结构分为卡扣主体与适配连接两个部分，卡扣主体的卡钩角度做了15度的导向斜角设计，装配时能顺着饰条筋位滑入卡槽，到位后卡钩自动回弹锁止，不会出现装配过程中卡滞、顶裂饰条的问题；适配段的曲面完全贴合车门钣金的安装面，接触面积做了加宽处理，能分散卡扣对钣金的局部压强，避免长期使用后钣金出现压痕变形。

　　结构的壁厚设计遵循了均匀壁厚原则，整体壁厚控制在2.5mm，转角位置全部做了R0.8的圆角过渡，既避免注塑成型时出现缩痕、缺胶的缺陷，也能提升结构整体的抗冲击强度，在车辆经过颠簸路面、车门反复开关的振动工况下，不会出现卡扣断裂、饰条脱落的问题。设计思路上没有采用常规的通用卡扣结构，而是针对特定车型的车门饰条安装点位做了定制化适配，卡接的抱紧力经过反复校核，既保证装配后饰条不会出现窜动，也能在需要拆卸维修时，用常规的塑料撬板就能顺利拆下，不会损伤饰条和车门钣金的漆面。

　　外形尺寸方面，结构整体的安装占位控制在长32mm、宽18mm、高24mm的范围内，不会和车门内部的升降器导轨、防水膜等周边部件产生干涉，安装时的操作空间预留充足，产线工人不需要特殊工具就能徒手完成装配作业。卡接部位的配合间隙控制在0.2mm，既能保证卡接后的旷量在允许范围内，也不会因为尺寸过盈量太大导致装配力超标，降低工人的劳动强度。实际装车验证中，这类结构能适应-40℃到85℃的环境温度区间，在低温环境下不会因为材料变脆出现卡钩断裂，高温环境下也不会因为材料蠕变出现卡接力下降、饰条松动的问题。结构的分型面设计在卡扣的侧面，不会在外观可见面留下分型线痕迹，保证饰条装配后外观的完整性，适配段的定位凸台和钣金上的安装孔精准对应，装配时能快速定位，不会出现装偏、装斜的问题，有效降低产线的不良品率。
