相扑机器人用光电传感电子元件结构

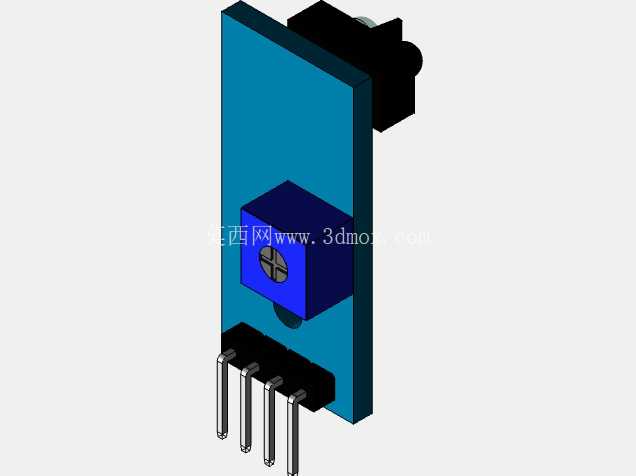

　　在小型竞技类相扑机器人的电控系统搭建环节，这类板载式传感元件是实现场地边界识别、对手位置检测的核心感知部件，日常应用场景覆盖中小学科创竞赛、高校机器人工程专业实训、小型智能移动平台原型开发等领域，区别于工业级大型传感设备，这类元件需要兼顾小体积安装、快速响应、抗赛场光线干扰的多重需求，是相扑机器人能够完成自主寻边、对抗推进动作的基础硬件支撑。从实际使用角度看，该元件承担的核心功能是通过前端的光电收发单元检测场地黑白边界的反射率差异，向机器人主控板输出高低电平信号，触发主控的转向、后退逻辑，避免机器人在对抗过程中驶出比赛场地，同时也可通过调整安装角度辅助检测前方对手的位置，为推进动作提供触发信号。元件的整体结构分为三个核心部分：立式安装的PCB基板、基板正面固定的光电传感核心模块、基板下方引出的直插式排针接插件，其中PCB基板采用蓝色阻焊层设计，基板边缘做了直角裁切，安装时可通过基板上预留的两个定位孔配合M2规格螺丝固定在机器人的前端支架上，安装位置需要保证传感模块的检测面距离场地表面保持5-10mm的垂直距离，过高会导致检测灵敏度下降，过低则容易在机器人移动过程中剐蹭场地表面造成元件损坏。

　　设计层面上，该元件的结构排布充分考虑了相扑机器人紧凑的安装空间，将排针接插件设置在基板下边缘，接线时可直接将杜邦线插在排针上连接主控板，不需要额外的转接结构，减少了整体布线占用的空间；光电传感模块采用凸出于基板正面的安装方式，避免基板本身遮挡检测光路，模块外部的黑色塑料外壳既可以屏蔽外界杂散光的干扰，也能对内部的光电收发管起到物理防护作用，避免对抗过程中碰撞造成核心器件损坏；基板背部没有布置过高的元器件，保证元件可以紧贴机器人的安装立板固定，不会和其他电控部件产生空间干涉。

　　从安装边界来看，该元件整体的宽度不超过25mm，高度不超过40mm，厚度方向包含排针的总尺寸不超过15mm，属于典型的小型板载元件，适配相扑机器人前端10-20mm宽度的安装空间，排针的引脚间距采用标准2.54mm规格，和市面上主流的单片机控制板、传感器扩展板接口完全兼容，不需要定制转接板即可完成接线；元件的工作电压覆盖3.3V-5V区间，可以直接从机器人主控板的供电引脚取电，不需要额外设计电压转换电路，简化了整体电控系统的布线难度。

　　在实际装配调试过程中，需要注意该元件的检测角度调整，由于相扑机器人比赛场地的边界线通常为20mm宽的白色线条，安装时需要保证两个光电收发管的中心间距略小于边界线宽度，避免出现检测盲区，同时要在基板和安装支架之间增加薄橡胶垫，吸收机器人移动过程中产生的振动，避免振动导致元件松动移位，影响检测精度。这类元件的结构设计没有采用冗余的外部结构，所有部件都服务于检测功能和安装便利性，既满足了相扑机器人小空间装配的需求，也兼顾了赛场对抗场景下的抗冲击、抗干扰要求，是小型竞技机器人感知系统里非常典型的标准化硬件结构，对应的三维模型可以直接用于机器人整体装配的干涉检查、安装支架的配套设计，也可以作为电控系统布线仿真的参考模型，帮助设计人员在虚拟装配阶段提前确认元件的安装位置、接线空间，减少实物装配阶段的改模次数。
