桁架式镂空立方体空间框架结构

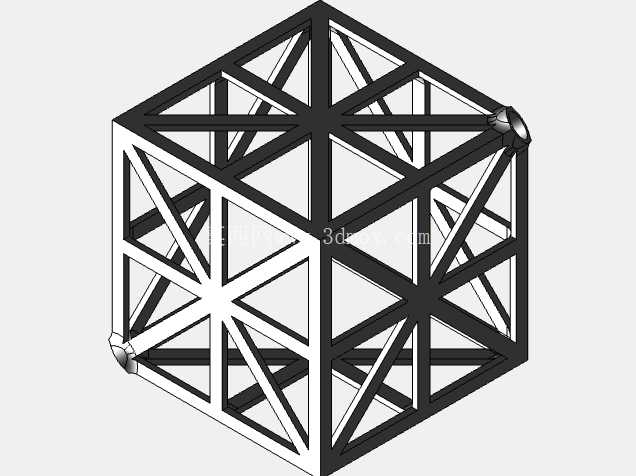

　　在铸造工艺的砂芯支撑、熔模铸造的模组固定场景中，这类桁架式镂空立方体框架是常用的工装结构件，区别于实心立方体块，其镂空设计能在保证整体结构刚度的前提下，大幅降低结构自重，减少铸造过程中金属液的充型阻力，同时避免实心结构冷却过程中因热节集中产生的缩松、缩孔缺陷。从结构设计逻辑来看，该立方体框架采用等截面杆材沿立方体棱边布置，同时在每个正方形端面内增设交叉斜撑，将每个端面的四边形分割为四个三角形稳定单元，利用三角形结构的几何不变性，抵消框架在承受多向载荷时的剪切变形与扭转变形，无需额外增加杆材截面尺寸即可提升整体抗形变能力。

　　在实际工装应用中，这类框架常作为铸造模具的芯骨使用，嵌入砂芯内部时，镂空的网格间隙能让型砂充分填充并与框架牢固结合，防止砂芯在搬运、下芯过程中出现断裂、掉砂问题；框架边角处的圆弧过渡设计，能减少型砂填充时的死角，避免出现砂型紧实度不足的问题，同时在金属液充型过程中，圆弧结构能分散热应力，减少框架因受热不均产生的变形量。从安装边界来看，该立方体框架的外轮廓为标准正六面体，各端面的平面度公差可控制在0.1mm/100mm范围内，相邻端面的垂直度公差不低于IT7级，能够直接适配标准化的模架安装槽位，无需额外加工定位基准面；框架内部的交叉斜撑交汇点采用实心节点设计，节点处的杆材连接采用圆角过渡，避免应力集中导致的节点断裂，同时节点位置预留的工艺孔，可用于安装吊环螺丝，方便框架的吊装转运与砂芯的组装定位。

　　在设计这类框架结构时，需要提前匹配铸造工艺的收缩率，根据不同的铸造材质调整杆材的截面尺寸与斜撑的布置密度：若用于铝合金铸造，因金属液充型压力较低，杆材截面可适当缩小，斜撑间距可放宽至80-100mm；若用于铸钢铸造，因金属液冲刷力大、热容量高，杆材截面需加厚20%-30%，斜撑间距缩小至50-60mm，同时在节点处增加加强筋，防止框架被高温金属液冲蚀变形。此外，这类镂空框架结构也可作为3D打印砂型的内部支撑骨架，在打印大尺寸立方体砂芯时，将框架预置在打印平台上，随砂型打印过程同步被型砂包裹，能有效避免大尺寸砂芯打印过程中出现的层间开裂、变形翘曲问题，打印完成后框架可随砂芯一同进入焙烧工序，在高温下框架的氧化残留量极低，不会在铸件内部产生夹渣缺陷。

　　从受力角度分析，该框架在承受垂直于端面的压载荷时，载荷会通过端面的斜撑分散到相邻的四根棱边杆材上，再通过棱边传递到相邻端面的支撑结构上，整体载荷传递路径均匀，不会出现局部载荷过载的问题；在承受扭转载荷时，每个端面的交叉斜撑会形成抗扭截面，抵消扭转力矩产生的剪切力，相比无斜撑的纯棱边立方体框架，其抗扭刚度可提升3倍以上。在实际模具装配过程中，该框架的各端面可直接作为定位基准面，与模架上的定位块贴合，配合圆柱销定位即可实现快速装配，无需额外制作专用工装夹具，能有效缩短模具的组装周期；框架表面的除锈与防锈处理可采用喷丸+氧化发黑工艺，既能提升表面粗糙度，增加与型砂的结合力，又能防止框架在存放过程中生锈，避免锈迹混入型砂影响铸件表面质量。
