显卡高度可调螺纹锁紧支撑柱结构

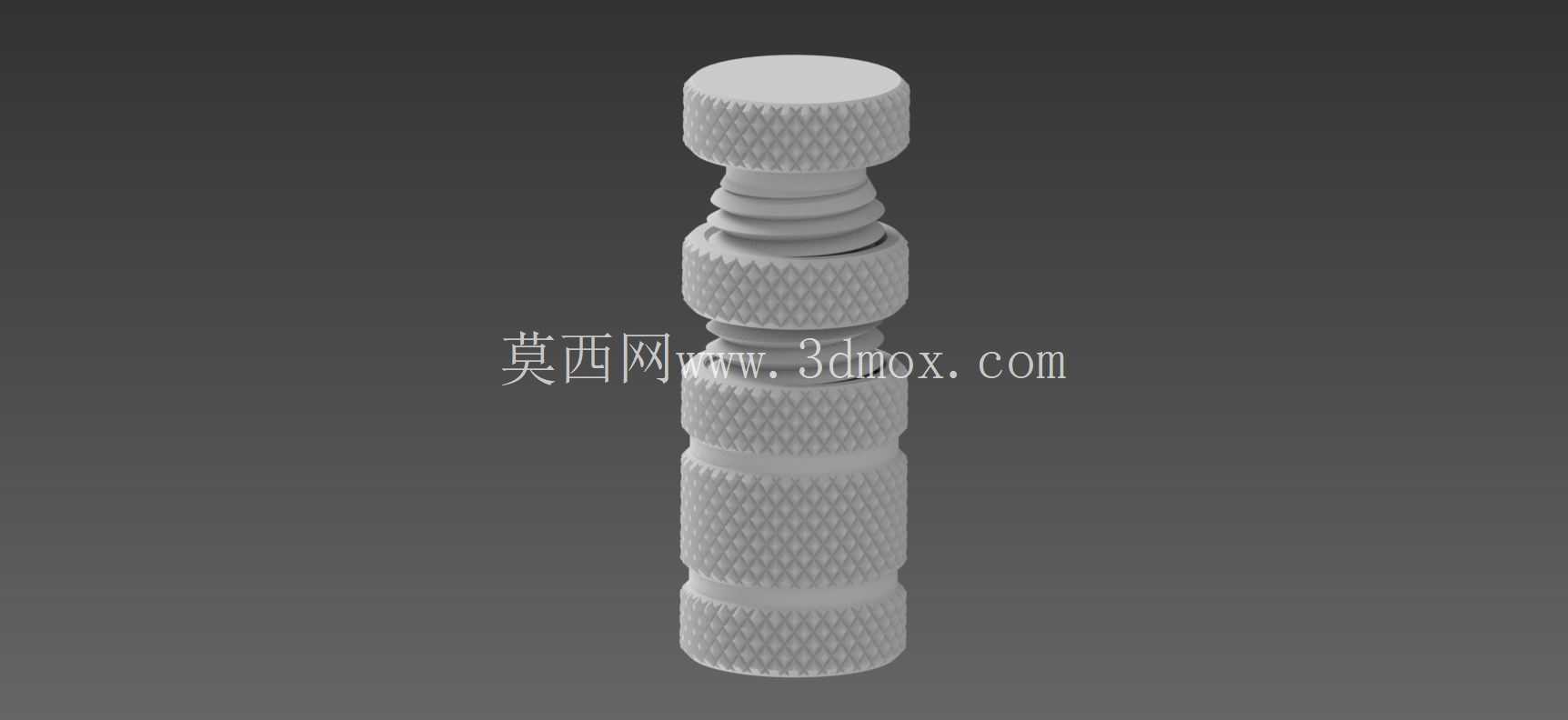

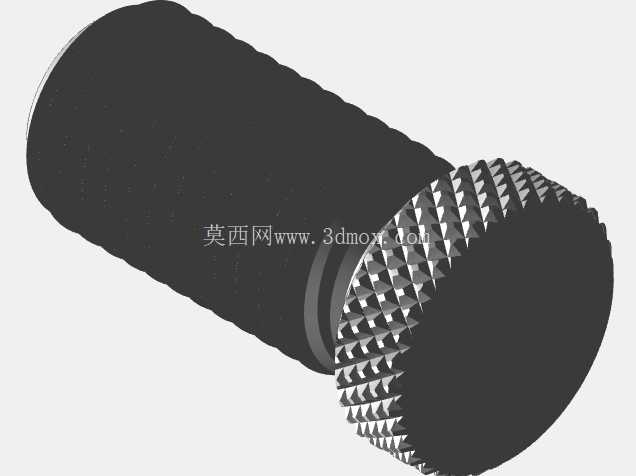

　　在台式电脑硬件装机、机箱内部结构优化的实际场景中，大尺寸重型显卡因自身重量较大，长期使用后易出现PCB板弯曲变形、金手指接触不良的问题，这类可调高度的GPU支撑柱正是针对该痛点设计的结构件，可在机箱内部为显卡提供稳定的竖向支撑，抵消显卡自重带来的下弯力矩，避免硬件长期受力产生的疲劳损伤。该支撑柱整体采用同轴分段式结构设计，主体沿竖向分为多个功能段，最顶端为平端支撑头，直接与显卡底部的平整面接触，接触端面做了小范围的平面处理，避免尖锐边缘刮伤显卡PCB板或散热外壳的漆面；支撑头下方衔接第一组调节螺母段，外圆面加工有全周滚花纹理，滚花的齿距与深度经过适配，徒手拧动时可提供足够的摩擦力，无需借助扳手等工具即可完成松紧调节，适合装机时的狭小空间操作。

　　第一组螺母下方为外螺纹段，螺纹采用标准公制粗牙规格，导程适配快速调节需求，转动螺母即可改变支撑柱的整体有效支撑高度，可覆盖不同机箱内显卡安装位到机箱底部或电源仓顶部的高度差，适配范围覆盖主流ATX、MATX机箱内的重型显卡安装场景。螺纹段下方设置第二组锁紧螺母，同样采用外圆滚花设计，当上方调节螺母调整到合适支撑高度后，将该锁紧螺母向上旋紧，与第一组螺母形成对锁结构，可彻底固定调节后的高度，避免机箱运输、搬动过程中因震动导致螺母松动、支撑高度失效的问题，对锁结构的防松效果完全满足台式电脑日常使用、短途搬运的工况要求，无需额外添加防松胶或弹垫等附件。

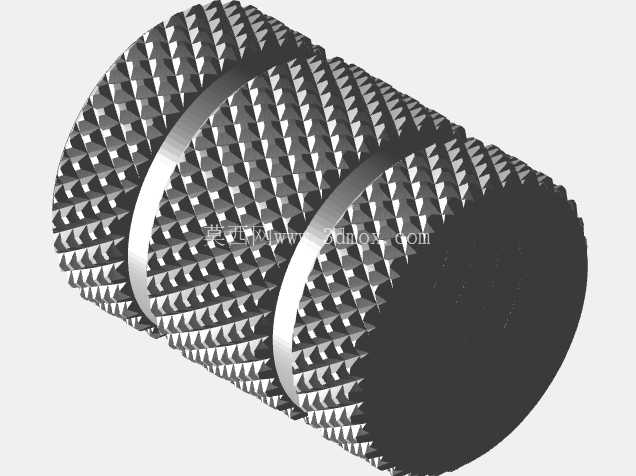

　　锁紧螺母下方为多段加长支撑柱体，柱体外圆同样加工有滚花纹理，一方面可在安装时提供额外的握持受力点，另一方面滚花形成的凹凸结构可减少柱体与机箱接触面的打滑概率，最底端为平端底座，与机箱内的支撑平面直接接触，底座端面做了平整处理，可保证支撑柱放置时的垂直度，避免出现倾斜受力的情况。从安装边界来看，该支撑柱的最小收缩高度可适配小机箱内显卡低位安装的场景，最大伸出高度可覆盖全塔机箱内显卡高位安装的支撑需求，整体最大外径控制在合理范围，不会与显卡下方的其他机箱部件、走线空间产生干涉，安装时无需对机箱或显卡做任何打孔、改装，直接放置在对应支撑位置调整高度锁紧即可使用，属于无损伤安装的硬件辅助配件。

　　从结构设计思路来看，该零件完全采用机械结构实现高度调节与锁紧功能，无额外的弹簧、卡扣等易损件，整体为金属材质加工（也可采用高强度工程塑料3D打印制作），结构可靠性高，长期使用不会出现弹性衰减、卡扣断裂的问题；所有活动配合面均为螺纹配合，配合间隙控制在合理范围，调节时无明显旷量，锁紧后支撑刚性充足，可有效承担显卡的部分重量，将显卡的变形量控制在安全范围内。在实际装机应用中，这类支撑柱不仅可用于显卡支撑，也可根据实际需求用于机箱内其他重型板卡、水冷排等部件的辅助支撑，只要支撑平面的高度差在其调节范围内，均可通过调整长度实现稳定支撑，属于通用性较强的小型五金支撑结构。其滚花结构的设计充分考虑了徒手操作的人机工程需求，无需工具即可完成全部调节与锁紧操作，即使是没有机械装配经验的普通装机用户，也可快速完成安装调整，降低了使用门槛。整体结构无复杂异形曲面，所有特征均为回转体结构，加工或3D打印的工艺性良好，加工成本低，适合批量生产或个人自制。
