小型脚轮支架组件三维结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1164856
  • 小型脚轮支架组件三维结构设计
  • 小型脚轮支架组件三维结构设计

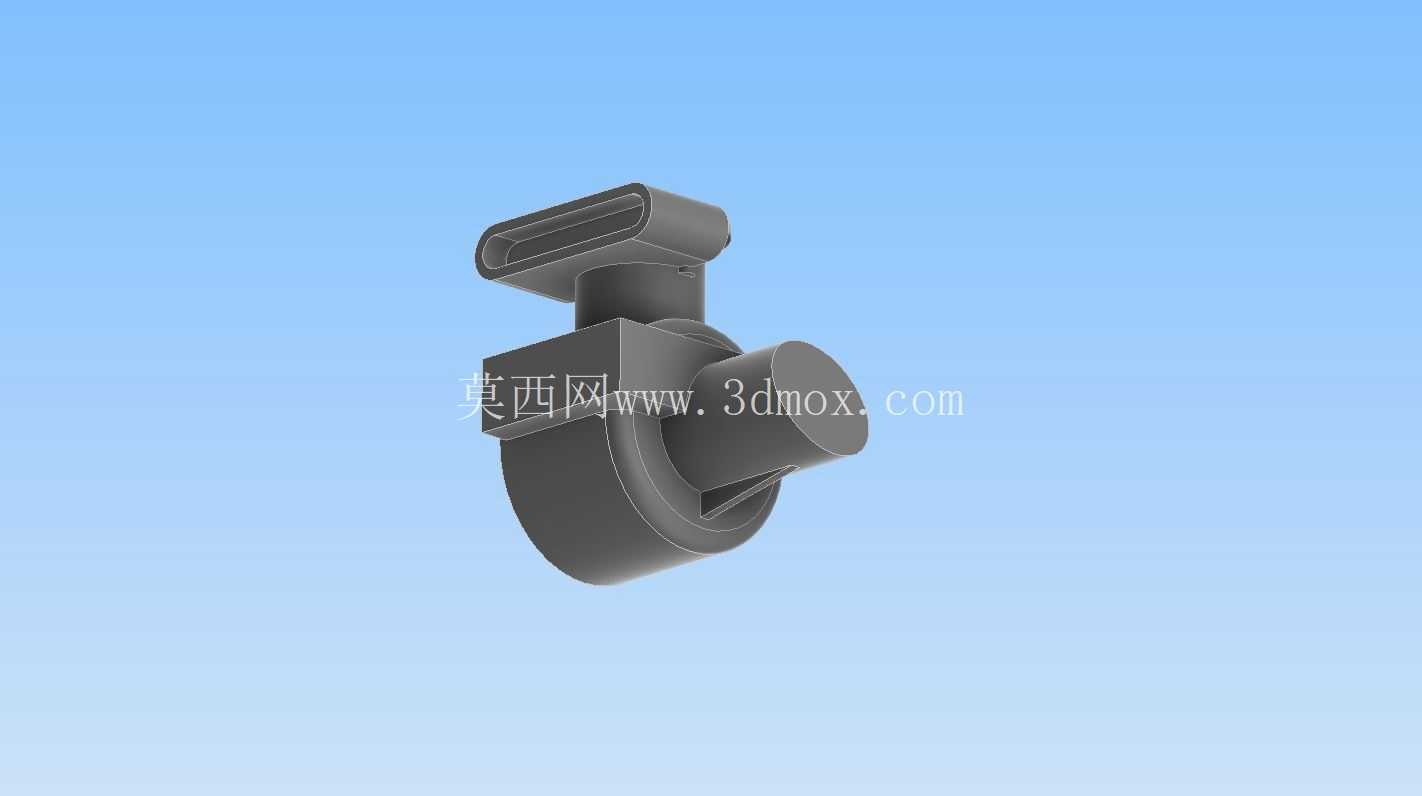

  先从实际使用场景来说,这类脚轮通常适配单轮负载50kg以内的轻型移动场景,比如车间里的小型工具转运车、实验室的仪器移动架、家用的扫地机器人基站移动底座,还有部分小型儿童玩具车的行走轮组,它的安装座是带横向伸出的扁位结构,这个扁位不是随意设计的,是用来和设备底部的安装卡槽配合,限制安装后的周向转动,避免脚轮在推行过程中出现安装位松脱偏转的问题,很多新手建模时会把这个扁位做成等厚结构,实际生产里这个扁位和基座衔接的位置做了R3的过渡圆角,就是为了降低应力集中,毕竟脚轮在过门槛或者路面凸起的时候,这个衔接位置是受力最大的点,没有圆角过渡的话,压铸成型后很容易出现冷隔缺陷,使用中受冲击也容易断裂。在轻型移动载具、小型工装推车、家用移动置物架的行走机构设计中,这类带定向安装座的脚轮组件是应用频次极高的基础部件,很多刚入行的结构工程师在做移动类设备设计时,往往会忽略脚轮安装位的受力校核,只凭经验选尺寸,最后出现支架变形、滚轮卡滞的问题,这个三维模型完整还原了这类脚轮从安装基座到滚轮主体的全部结构细节,能给选型和结构校核提供很直观的参考。再看滚轮部分的设计,这个滚轮采用的是单轮缘的圆柱结构,轮面宽度22mm,滚轮外径65mm,这个尺寸搭配是经过实际验证的,轮面宽度足够分散对地面的压强,不会在木质地板或者PVC地坪上压出痕迹,滚轮中心的安装轴孔直径12mm,和支架上的轴位是间隙配合,配合公差选H8/g7,既能保证滚轮转动灵活,又不会出现径向窜动过大的问题,滚轮内部预留了轴承安装位,虽然这个模型里没有把轴承做出来,但结构上已经留好了6201轴承的安装空间,实际装配时压入标准轴承就能大幅降低转动阻力,提升推行的顺滑度。

  支架部分的结构设计也很有讲究,主体是半包围的轮架结构,把滚轮上半部分完全罩住,一方面是避免推行过程中杂物卷入滚轮和支架的间隙里造成卡滞,另一方面也能提升支架整体的结构强度,半包围的结构比开放式的叉型支架抗侧向冲击的能力高30%左右,很多人做脚轮设计时会把支架侧壁做的很薄,实际压铸生产时,侧壁厚度要保持均匀,这个模型的支架壁厚统一是2.5mm,既不会因为壁厚过大出现压铸缩孔,也不会因为壁厚不足导致受力变形,支架顶部的安装柱直径20mm,和设备底部的安装孔配合长度是15mm,这个配合长度足够保证安装后的稳定性,不会因为侧向力出现安装位弯折的问题。从设计思路上来说,这类脚轮的结构优先保证的是可靠性和装配便捷性,所有的转角位置都做了不小于R1的圆角,没有尖锐的棱角,一方面是压铸工艺的要求,避免模具出现尖角损耗,另一方面也是使用安全的要求,避免安装和使用过程中划伤操作人员,安装座上的扁位做了1.5mm的倒角,装配时能快速对准卡槽,不用反复调整角度,滚轮和支架之间的间隙留了1.5mm,就算滚轮上沾了细小的灰尘或者纤维,也不会出现摩擦卡滞的问题,在日常使用的场景下,这个间隙量足够应对大部分非洁净环境的使用需求。

  再说到安装边界的问题,很多工程师选型脚轮时只看安装孔的尺寸,忽略了转动空间的预留,这个脚轮整体的安装高度是82mm,也就是从安装座顶面到滚轮最底部的垂直距离,设备底部设计安装位的时候,除了要留出安装柱的配合空间,还要在脚轮周围留出至少10mm的径向间隙,避免设备底部的加强筋或者其他结构件和脚轮支架产生干涉,尤其是带转向功能的脚轮(这个模型是定向脚轮,但同系列的万向款结构类似),预留的转动空间不足会直接导致脚轮无法转向,推行时出现别劲的问题。另外从压铸工艺的角度来说,这个模型的所有结构都做了拔模斜度,安装柱的拔模斜度是1°,支架侧壁的拔模斜度是1.5°,滚轮的轴孔也做了对应的拔模处理,完全符合压铸生产的工艺要求,不需要后期做太多的结构修改就能直接开模生产,很多新手做的三维模型往往忽略拔模斜度,看起来结构没问题,实际到开模阶段才发现无法脱模,还要反复修改结构,耽误项目进度。这个脚轮的轮架和安装座是一体化压铸成型的,没有额外的焊接或者拼接结构,一体化的结构能大幅提升整体的结构强度,避免拼接位置出现断裂的问题,表面处理通常采用喷塑或者电泳,能提升防锈能力,适应车间里偶尔有油污或者潮湿的使用环境,滚轮的材质通常选用PP或者TPU,PP材质硬度高,滚动阻力小,适合在水泥地面使用,TPU材质静音效果好,适合在室内地板或者瓷砖地面使用,两种材质的滚轮都能适配这个支架结构,只需要调整滚轮内孔的公差就能通用,这也是这类通用脚轮设计的优势,通过少量的零件调整就能适配不同的使用场景,降低开模和生产的成本。

  在做设备整体的重心设计时,这类脚轮的布置要注意,四个脚轮的支撑中心要和设备的重心尽量重合,偏心距不要超过支撑对角线的1/6,不然会出现单个脚轮负载过大,长时间使用后出现支架变形或者滚轮损坏的问题,很多小型移动设备推行时出现晃动或者脚轮损坏,往往不是脚轮本身的质量问题,而是安装位置设计不合理,导致单个脚轮受力远超额定负载。这个三维模型把所有的配合面、过渡圆角、安装结构都做了精准的还原,不管是用来做脚轮的改型设计,还是做设备整体装配时的选型参考,都能提供很准确的结构依据,不用再反复测量实物尺寸,能大幅提升设计阶段的效率,也能避免因为尺寸估算错误导致的装配干涉问题。
