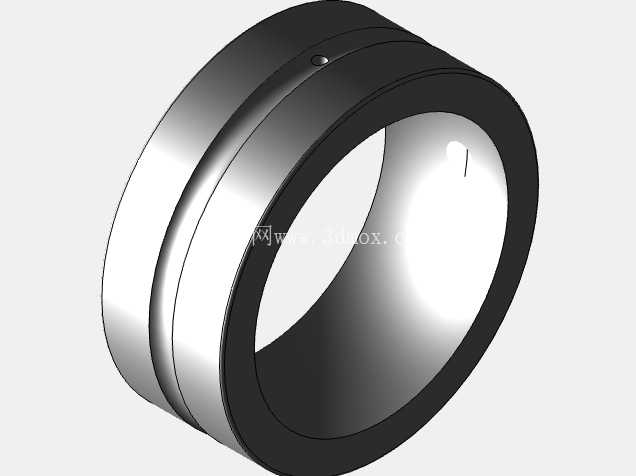

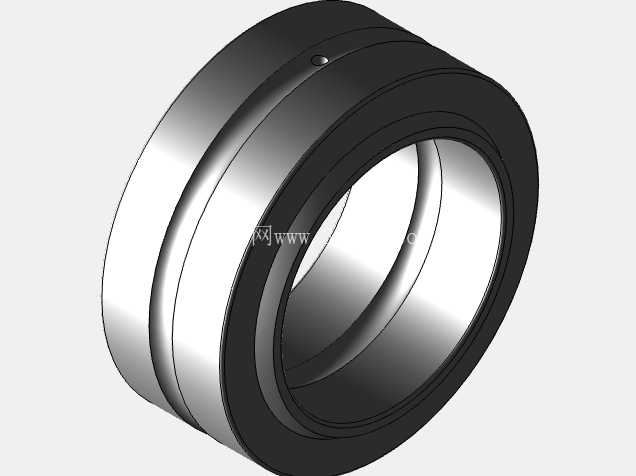

GE90es向心关节轴承三维结构模型

做设备铰接结构选型的时候，GE系列向心关节轴承是绕不开的核心部件，这次拆解建模的GE90es款，是重载工况下低速摆动场景的常用规格。先从实际应用场景说，这类轴承最常出现在工程机械的动臂铰接点、液压油缸的耳环连接位置，还有冶金设备的倾动机构、水利闸门的启闭铰链里，但凡需要在径向承载的同时，补偿一定角度的不对中误差、承受往复摆动载荷的位置，基本都能看到它的身影。和普通深沟球轴承不一样，它没有滚动体，是靠内外圈的球面滑动摩擦实现铰接转动，抗冲击能力比同尺寸的滚动轴承强出一大截，在有振动、冲击的重载工况下，可靠性要高很多。

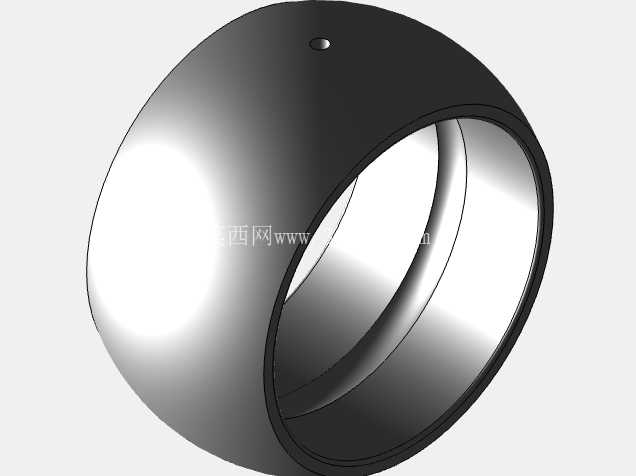

从结构设计思路来看，这款轴承的内圈是外球面结构，外圈是内球面配合面，两者的球面配合精度直接决定了轴承的使用寿命和转动灵活性。建模的时候首先要卡准球面的配合公差，内圈外球面的粗糙度要控制在合理区间，既不能太光滑导致存不住润滑脂，也不能太粗糙造成摩擦阻力过大、早期磨损。外圈上设计的注油孔和油槽，是很多新手建模容易忽略的细节——这个油孔要贯通到内外圈的配合球面处，油槽要沿着球面周向均匀分布，保证润滑脂能在摆动过程中均匀覆盖整个摩擦面，避免干摩擦。另外内圈的两端都做了倒角过渡，一方面是安装的时候方便压入座孔，另一方面也能避免应力集中，在承受偏载的时候不会在边缘位置出现应力崩裂的问题。

再说到安装边界和尺寸配合，GE90es的公称内径是90mm，对应的内圈内孔是圆柱面，和轴的配合一般选过渡配合，过盈量不能太大，不然会把内圈撑变形，导致球面配合间隙消失，转动卡滞；外圈的外径和安装座孔的配合可以选稍松一点的过渡配合，方便安装拆卸，同时要给外圈预留一定的轴向定位空间，一般是用孔用挡圈或者端盖压住外圈端面，防止轴承在往复摆动的时候出现轴向窜动。安装的时候要注意，不能直接敲击球面配合面，施力位置要对应配合的圈体，比如压装内圈的时候力要作用在内圈端面，压装外圈的时候力要作用在外圈端面，不然很容易砸伤球面，导致早期磨损。

从功能特性上来说，这款轴承可以承受较大的径向载荷，同时能承受一定的双向轴向载荷，在径向载荷作用下，允许内圈相对于外圈有一定角度的倾斜，也就是自调心性能，这个特性刚好能补偿设备加工、安装过程中产生的轴与座孔的同轴度误差，还有设备受力变形带来的角度偏差，避免出现卡别、附加载荷的问题。在实际建模过程中，要把内外圈之间的配合间隙做准确，这个间隙不能太大，不然会出现铰接点窜动，影响设备的运动精度；也不能太小，不然会导致转动阻力过大，润滑脂无法进入配合面。另外外圈的表面做了磷化处理的结构示意，内圈球面做了淬火层的结构区分，这些细节都是实际生产中提升耐磨性能的关键设计，建模的时候把这些结构特征还原清楚，后续做有限元受力分析、装配干涉检查的时候才能得到准确的结果。

很多刚接触机械设计的工程师在选铰接轴承的时候，容易把关节轴承和杆端关节轴承混为一谈，其实GE系列的向心关节轴承是需要单独配套安装座的，适合安装空间比较大、承载要求更高的位置，而杆端轴承是自带连接杆的，适合安装空间紧凑、载荷相对小的场合。在做三维装配的时候，要注意给轴承的摆动角度预留足够的空间，不能让周边的结构件在轴承摆动到极限角度的时候发生干涉，一般GE90es的允许倾斜角度在6到8度左右，建模的时候要把这个极限摆动角度做运动仿真验证，避免实际装配后出现运动卡滞。另外润滑结构的建模不能省，很多人建模的时候只做内外圈的实体，漏掉注油孔和油槽，后续出工程图的时候就会漏标注这些特征，导致加工出来的轴承没有润滑通道，用不了多久就会磨损失效。
