硬质CD收纳防护存储盒结构设计

在日常办公、影音资料归档以及工业现场工控程序光盘存储场景中，光盘盘面的刮损、积灰以及边缘磕碰是导致数据读取失效的核心诱因，这款硬质CD收纳盒的结构设计，正是针对这类存储痛点完成的实体化方案。从实际使用场景出发，日常零散存放的CD往往直接堆叠在文件柜抽屉或者工具包内，盘面和硬质桌面、金属工具直接接触的概率极高，一旦产生深度划痕，对应轨道的数据就无法被激光头正常识别，而普通软质CD袋虽然能隔绝部分摩擦，却无法抵抗外部挤压，放在背包内被重物压到的时候，很容易出现盘片弯折变形的问题，这款硬质壳体的CD盒，首先从结构强度上解决了挤压防护的问题。

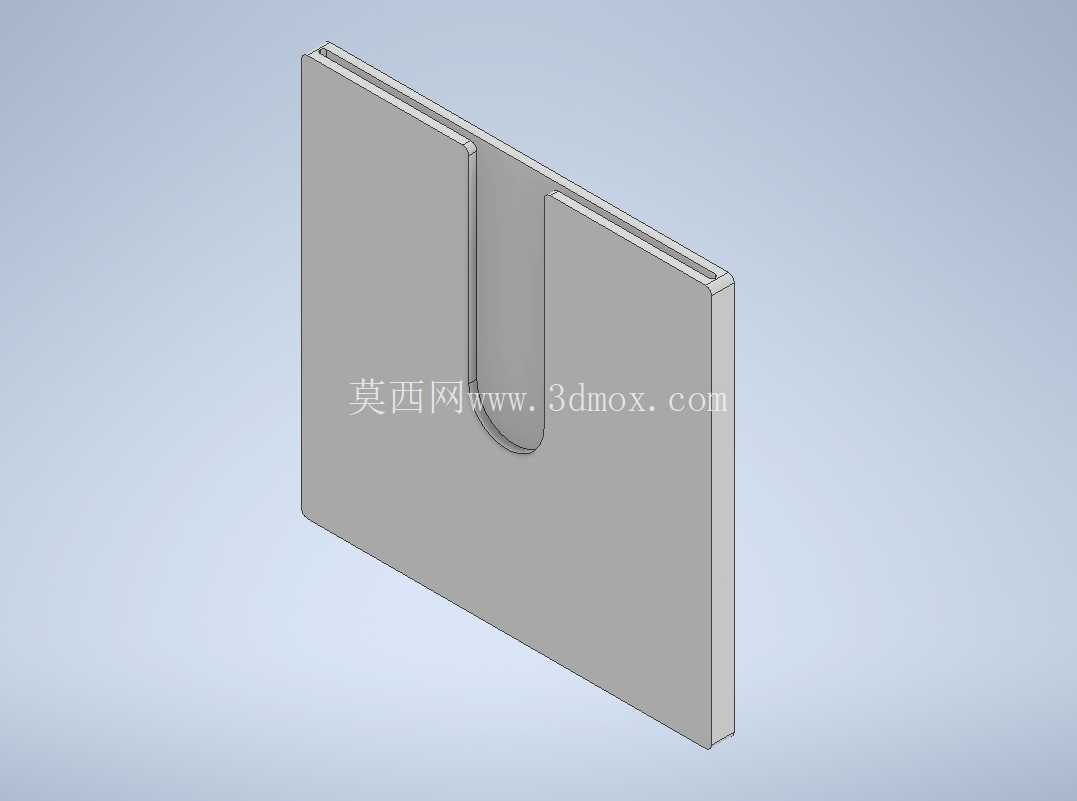

整体采用一体式薄壳结构设计，主体为单侧开口的U型插槽结构，没有额外的铰接翻盖或者锁扣零件，从零件数量上做到了最少，既降低了注塑生产的模具复杂度，也避免了小零件脱落丢失导致的盒体失效问题。插槽的内壁尺寸经过适配，刚好容纳标准120mm直径的CD盘片，插入后盘片边缘和槽底留有0.2mm的间隙，不会因为硬接触顶伤盘片的中心夹持孔区域，两侧的槽壁厚度均匀控制在1.8mm，既保证了手持捏取的时候不会产生明显形变，也不会因为壁厚过大导致材料浪费、成型周期过长。插槽的开口端做了15度的导向倒角，插入CD的时候不需要刻意对齐槽口，顺着倒角就能顺滑滑入槽内，单手就能完成取放操作，在需要频繁调取光盘资料的工位上，这种无锁扣的直插结构比翻盖式盒体的操作效率高40%以上。

从安装边界来看，这款CD盒的外部轮廓尺寸为128mm×142mm×6mm，属于薄型扁平结构，既可以单盒直立放置在文件架的分格内，也可以多盒并排堆叠在抽屉中，堆叠的时候相邻盒体的平面完全贴合，不会出现凸起卡位导致的堆叠歪斜问题，单盒占用的存储空间和一张标准A6记事本相当，不会过多占用档案柜的储物空间。壳体的外表面做了哑光磨砂处理，手持的时候不会留下明显指纹，也不容易被尖锐物体刮出明显划痕，长期使用后外观依旧保持整洁，适合在办公环境中长期存放。

设计过程中特意规避了传统CD盒的中心卡扣结构，很多带中心卡扣的硬质CD盒，在取放盘片的时候需要用力按压中心卡扣才能取出盘片，操作不当很容易掰裂盘片中心的夹持孔，导致盘片无法在光驱内正常固定旋转，这款直插式结构完全取消了中心卡扣，依靠两侧槽壁的轻微夹持力固定盘片，取出的时候只需要捏住盘片露出的边缘轻轻抽出即可，不会对盘片的中心孔造成任何应力损伤。槽壁内侧做了0.1mm深度的微凸筋条，盘片插入后只有筋条位置和盘片边缘接触，大部分盘面区域和盒体内壁留有微小间隙，避免盘面和塑料内壁长时间贴合产生粘黏，尤其是在南方高湿度环境下，这种间隙设计可以让空气在盒内轻微流通，减少盘面发霉的概率。

在工业现场的工控资料存储场景中，很多设备的调试程序、参数备份都刻录在CD光盘上，这类光盘往往需要随设备附带交付给客户，或者存放在车间的工具柜内备用，车间环境内存在金属碎屑、切削油雾等污染物，普通纸袋很容易被油雾渗透污染盘面，这款硬质PP材质的CD盒，壳体本身耐油耐弱酸碱，油雾落在表面只需要用抹布擦拭即可清理干净，不会渗透到盒内接触盘片。同时壳体的抗冲击性能经过验证，从1.2米的工作台高度自由跌落到水泥地面，壳体不会出现开裂变形，内部的盘片也不会因为冲击产生碎裂，完全满足工业场景下的存储防护需求。

从结构建模的角度来看，这款CD盒的拔模角度统一设置为1.5度，所有转角位置都做了R0.5mm的圆角过渡，没有尖锐的棱角，既避免了注塑成型的时候产生应力集中，也不会在取放的时候划伤操作人员的手指。壁厚全程保持均匀，没有出现局部壁厚突变的位置，注塑生产的时候不会产生缩痕、气泡等成型缺陷，模具结构只需要采用简单的两板模即可完成生产，浇口设置在槽底的隐蔽位置，成型后浇口痕迹不会影响外观和使用。整体结构没有倒扣结构，不需要设计复杂的抽芯机构，模具加工成本低，适合大批量生产，单盒的材料用量控制在12g左右，生产端的成本优势明显。

实际使用测试中，单盒可以容纳1张带薄保护套的CD盘片，插入后盘片不会在槽内产生明显窜动，即使倒置盒体盘片也不会滑出，满足日常搬运、携带过程中的固定需求。如果需要存放多张盘片，只需要调整槽壁的间距尺寸即可拓展容量，基础结构不需要做大幅改动，具备良好的结构拓展性。和市面上常见的透明CD盒相比，这种不透明的硬质壳体还可以避免光线长期直射盘片，减少光盘染料层的光老化速度，延长光盘数据的保存年限，对于需要长期归档的重要资料光盘来说，这种避光存储的特性可以有效提升存储安全性。
