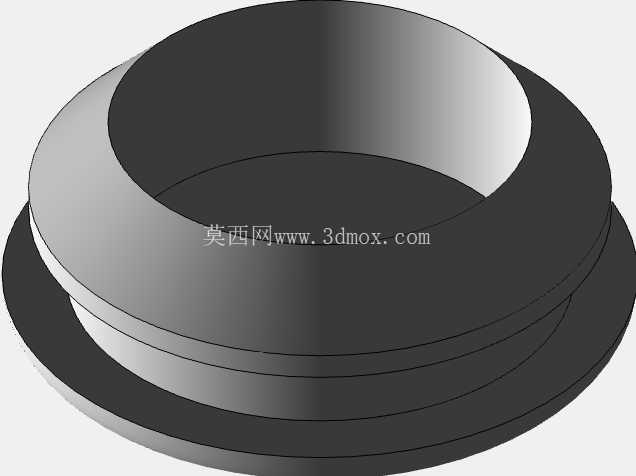

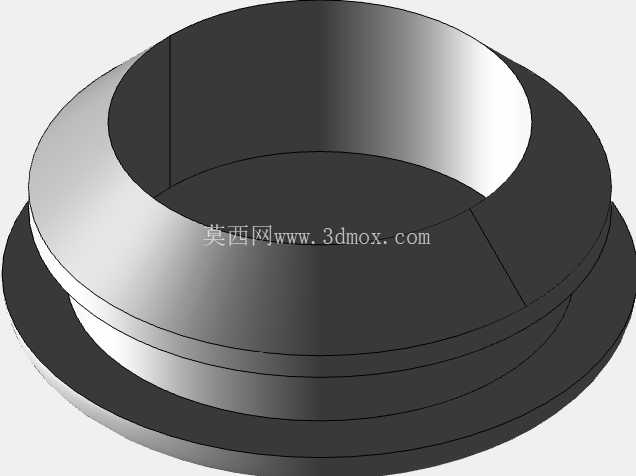

19mm内径TPU材质过线防护孔塞结构

　　这款孔塞采用TPU材质制作，本身具备不错的弹性与耐磨性能，相比硬塑料材质的堵头，它的装配容错率更高，适配的开孔厚度范围也更广，安装的时候不需要额外打胶或者用紧固件固定，依靠自身唇边的弹性变形卡入开孔即可，装配效率很高，后期如果需要增减穿线数量，也可以很方便地拆卸下来重复使用，不会在钣金表面残留胶痕。从结构设计来看，这款孔塞采用了阶梯式的唇边结构，外侧的大直径唇边贴在钣金外表面，起到限位和端面密封的作用，中间的环形卡槽刚好卡入钣金开孔的壁厚位置，卡槽的尺寸经过匹配设计，卡入后不会出现松脱晃动的情况，内侧的唇边向内收拢，当有线束穿过的时候，唇边会紧贴在线束的外表面，既可以固定线束的位置，避免线束来回晃动拉扯接线端子，也可以填充线束和孔壁之间的缝隙，提升防护效果。在电气柜、机电设备壳体、自动化设备机架的钣金开孔位置，这类孔塞是非常常见的配套密封防护零件，日常做结构设计时经常会碰到需要在薄板上开穿线孔的场景，孔的边缘如果不做防护，穿过去的线束外皮很容易被钣金的锐边割破，时间久了绝缘层破损就会引发漏电、短路这类故障，同时开孔位置如果没有封堵，外界的灰尘、溅水、小昆虫也容易顺着缝隙进到设备内部，影响内部电气元件的运行稳定性。

　　它的内孔直径为19mm，适配常规的多芯控制线缆、气动软管的穿过需求，对应的开孔尺寸匹配3/4英寸的标准开孔，日常选型的时候只要确认钣金的开孔直径、板材厚度以及需要穿过的线束外径，就可以直接选用，不需要额外做二次修改。做三维建模的时候，这类零件重点要把控几个关键尺寸：首先是外侧唇边的直径，要比开孔直径大出足够的尺寸，保证安装后不会从开孔处脱落；其次是中间卡槽的宽度，要匹配常用的钣金厚度范围，一般覆盖1mm到3mm的薄板就可以满足大部分柜体、设备壳体的使用需求；然后是内孔的尺寸，要兼顾穿线的便利性和密封效果，内孔做的太大，穿细线的时候密封效果差，做的太小，穿粗线的时候很难穿过去，TPU材质本身有一定的伸缩量，所以内孔尺寸比常规适配的线束外径略小一点，装配后依靠材质的弹性抱紧线束，防护效果更好。

　　实际应用中，这类孔塞除了用来穿线，也可以用来封堵暂时不用的预留开孔，很多设备在设计的时候会预留一些备用的开孔位置，方便后期功能扩展的时候加装线缆、接头，在没有使用的时候就可以用同规格的实心孔塞把开孔堵上，避免灰尘和水进入设备内部，等需要使用的时候再把孔塞取下来穿线即可。相比传统的橡胶护线圈，这种一体式的孔塞安装更方便，不需要从两侧分别装配，只需要从一侧压入开孔就可以完成固定，适合在空间比较狭小的设备内部使用，不需要伸手到柜体背面去操作，能减少装配时的工作量。

　　在做设备结构选型的时候，还要考虑使用环境的温度和耐介质需求，TPU材质的耐油、耐老化性能比普通PVC材质更好，在普通工业环境下使用寿命更长，不会轻易出现开裂、变硬变脆的问题，即使在有少量切削液、润滑油飞溅的机加工设备上使用，也能保持不错的密封性能。建模的时候还要注意各个唇边的过渡圆角，不要出现尖锐的棱角，一方面是注塑生产的时候更容易脱模，减少应力集中的问题，另一方面安装的时候也更容易压入开孔，不会因为棱角的原因导致唇边被钣金锐边刮坏，影响装配后的密封效果。
