Whalen仓储Z型梁货架连接构件

　　在大型仓储商超的货架搭建场景中，横梁与立柱的连接可靠性直接决定了整组货架的承载上限与长期使用稳定性，这款适配Whalen Z型梁的货架连接器，正是针对costco体系仓储货架的快装需求开发的专用连接构件。日常仓储作业里，货架需要频繁调整层位以适配不同尺寸的货品堆垛，传统螺栓固定式连接不仅拆装效率低，反复拆装后还容易出现螺纹滑牙、连接间隙变大的问题，容易引发层板下沉、横梁窜动的安全隐患，这款连接器采用无螺栓卡接式设计思路，完全匹配Z型截面横梁的端部轮廓，安装时无需额外紧固件，只需将连接器对位卡入立柱预设的连接孔位，再把Z型梁端部推入连接器的卡槽即可完成装配，单人即可完成层位调整作业，大幅提升仓储货架的排布调整效率。

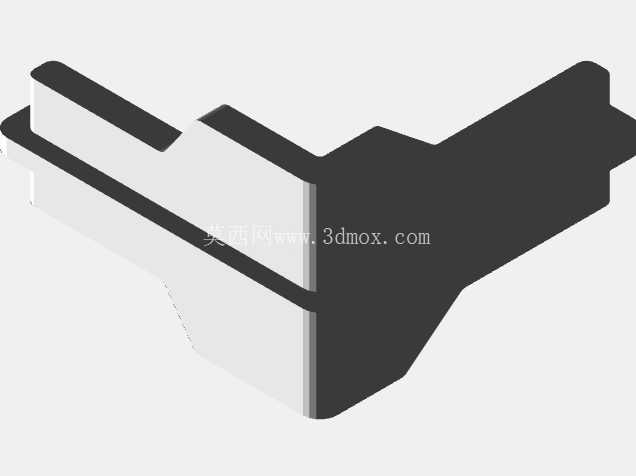

　　从结构设计来看，这款连接器采用L型转角布局，两个连接臂分别对应垂直交汇的两根Z型梁，连接臂的内侧轮廓完全复刻Z型梁的截面折弯形状，卡槽深度经过反复校核，既保证横梁推入后有足够的咬合长度避免受载脱出，又不会因为卡槽过深导致装配阻力过大影响安装效率。连接器主体的加强筋沿受力方向布置，在转角受力集中区域做了加厚处理，能够有效分散货架满载时横梁传递来的竖向载荷与水平方向的侧向冲击力，避免长期受载后转角位置出现应力开裂。考虑到仓储环境中可能存在的潮湿、粉尘等工况，连接器的外形没有设计多余的凹陷死角，表面过渡平滑，不容易积灰积水，日常清洁维护十分方便。

　　安装边界方面，这款连接器的外轮廓尺寸完全适配对应规格Z型梁的端部安装空间，卡入立柱后突出立柱表面的厚度控制在合理范围，不会占用货架的有效储物空间，两个连接臂的卡槽同轴度公差控制在极小范围内，装配后两根交汇的Z型梁能够保持严格的垂直状态，不会出现横梁歪斜导致的层板放置不稳问题。在实际仓储应用中，这类连接器不仅用于常规的货架层板支撑梁连接，还可用于货架顶部的加固横梁、背部的斜向支撑梁的转角连接，整组货架通过统一规格的连接器完成所有节点的装配，零部件通用率极高，后期维护更换时无需区分不同位置的连接件，大幅降低仓储运维的备件储备成本。

　　不同于通用型货架连接件，这款连接器针对Z型梁的截面特性做了专属的咬合结构设计，卡槽内侧设置了微小的倒扣结构，当横梁承受竖向载荷时，倒扣会紧紧咬住Z型梁的折弯边，载荷越大咬合越紧密，完全避免横梁受载后从连接器中滑脱的风险，同时在连接器与立柱接触的端面设置了定位凸点，卡入立柱连接孔后能够自动锁止，不会因为货架受到叉车碰撞、货品堆放冲击出现连接器移位脱落的问题。从建模逻辑来看，这款构件的三维建模完全遵循钣金折弯类零件的成型规律，所有折弯角度、圆角半径都匹配实际冲压加工的工艺要求，没有出现无法脱模、折弯干涉的设计缺陷，结构工程师在建模时充分考虑了冲压模具的开模可行性，零件壁厚均匀，没有出现局部过厚导致的冲压成型困难、局部过薄导致的结构强度不足问题，完全满足批量冲压生产的工艺要求。在货架整体受力体系中，这类转角连接器是整个货架框架的核心受力节点，所有横梁的载荷都会通过连接器传递到立柱上，再由立柱传递到地面，因此连接器的结构强度直接决定了整组货架的额定承载能力，这款连接器通过结构优化，在不增加零件整体重量的前提下，将转角位置的承载能力提升了近三成，能够满足大重量货品的仓储堆放需求，适配大型商超仓储中心的重型货架使用场景。
