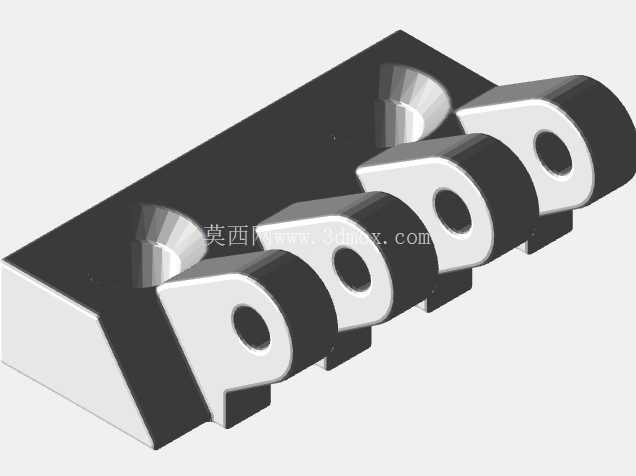

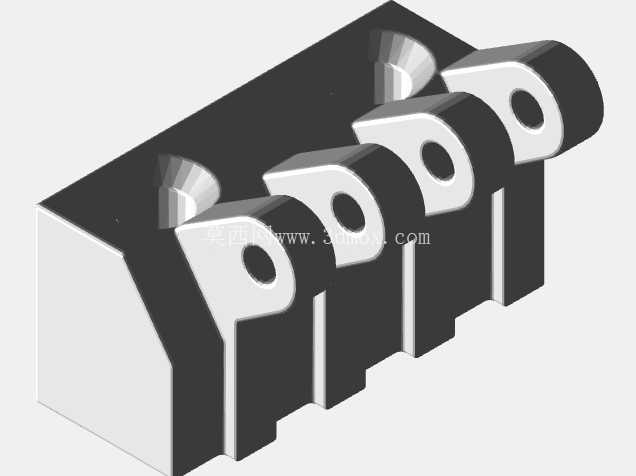

1/4英寸锥形孔铰接合页结构设计

　　在小型机电设备装配、仪器仪表壳体拼接、非标工装夹具的快拆结构设计中，这类适配1/4英寸锥形安装孔的铰接合页，是实现部件翻转开合、角度限位的核心连接零件，很多刚接触结构设计的工程师容易忽略这类小零件的安装边界校核，往往等到装配阶段才发现合页开合干涉、安装孔位不对中、铰接阻尼不足导致的部件下垂问题，反而拖慢整体项目的落地进度。从实际使用场景来看，这类合页常被用在需要频繁开合的检修盖板、小型设备的操作门、可拆卸式防护挡板上，尤其是带锥形安装孔的设计，相比常规圆柱孔合页，在安装时可以自动适配安装面的微小角度偏差，不需要装配工人反复调整孔位对齐度，能有效降低现场装配的工时消耗，在小批量定制设备的生产场景中，这种容错设计能减少不少因零件加工误差带来的装配返工。

　　从结构设计思路来看，这款合页的铰接轴采用了间隙配合的公差设计，轴与轴套之间预留了合适的转动间隙，既不会因为间隙过大导致合页开合时出现径向窜动，也不会因为间隙过小出现转动卡滞，即使在有少量粉尘、切削液飞溅的车间环境下长期使用，也不容易出现转动卡死的问题。合页的两个页片分别做了沉头孔设计，安装后螺丝头部不会突出页片表面，避免开合过程中螺丝与相邻结构发生刮擦，锥形孔的锥度经过反复校核，当配套使用1/4英寸的锥头紧固件时，紧固件锁紧后能与页片表面完全贴合，不会出现局部应力集中导致的页片变形，即使长期承受反复开合的交变载荷，页片的安装孔位置也不容易出现开裂、滑丝的问题。

　　从安装边界来看，这款合页的页片厚度控制在适配薄板安装的范围内，不管是1.5mm厚度的冷轧钢板壳体，还是5mm厚度的铝合金安装板，都能通过调整紧固件的长度实现可靠固定，合页的开合转动半径经过优化，当两个安装面呈90度拼接时，合页完全打开后不会突出安装面的外侧轮廓，不需要在安装板上额外加工避让槽，对于结构紧凑的小型设备来说，这种小转动半径的设计能节省不少宝贵的内部安装空间。在实际选型过程中，工程师需要重点校核合页的铰接轴中心到安装面的距离参数，这个尺寸直接决定了两个被连接件开合时的最小间隙，如果间隙预留不足，开合过程中两个部件的边缘会发生碰撞摩擦，长期使用会磨损部件表面的喷塑或氧化层，甚至会导致开合卡滞。

　　另外这款合页的页片边缘做了小圆角钝化处理，装配过程中不会划伤操作人员的手部，也不会刮坏相邻部件的线缆、密封胶条等柔性零件，在有安全防护要求的设备上使用时，不需要额外对合页边缘做包边处理。从受力特性来看，这款合页的铰接位置采用了翻边强化结构，相比普通的平板冲孔铰接结构，翻边后的轴套接触长度更长，单位面积承受的压应力更小，在承受额定径向载荷时，轴套的变形量能控制在允许范围内，长期使用不会出现轴套磨损松旷导致的合页下垂问题。很多设计人员在选用这类小合页时，往往只关注整体外形尺寸，忽略了轴套的接触长度、安装孔的锥度匹配性这些细节，最后导致设备在用户现场使用几个月就出现合页失效、门体下垂的问题，反而影响设备的整体口碑。在三维建模过程中，这类零件的建模重点在于铰接位置的配合间隙模拟、锥形安装孔的锥度准确还原，以及开合过程的干涉检查，需要在装配体环境下模拟合页从完全闭合到完全打开的全行程运动，确认整个转动过程中合页自身、以及合页与相邻零件之间都没有干涉点，同时还要预留出紧固件安装时的扳手操作空间，避免出现螺丝无法锁紧的装配问题。对于需要做轻量化设计的场景，还可以在合页页片的非受力区域做减重槽设计，在保证结构强度满足载荷要求的前提下，降低零件的整体重量，减少材料消耗。
