内燃机配气机构用空心结构气门挺柱

项目分类:铸造模 发布时间:2026-05-29 ID:1165048
  • 内燃机配气机构用空心结构气门挺柱

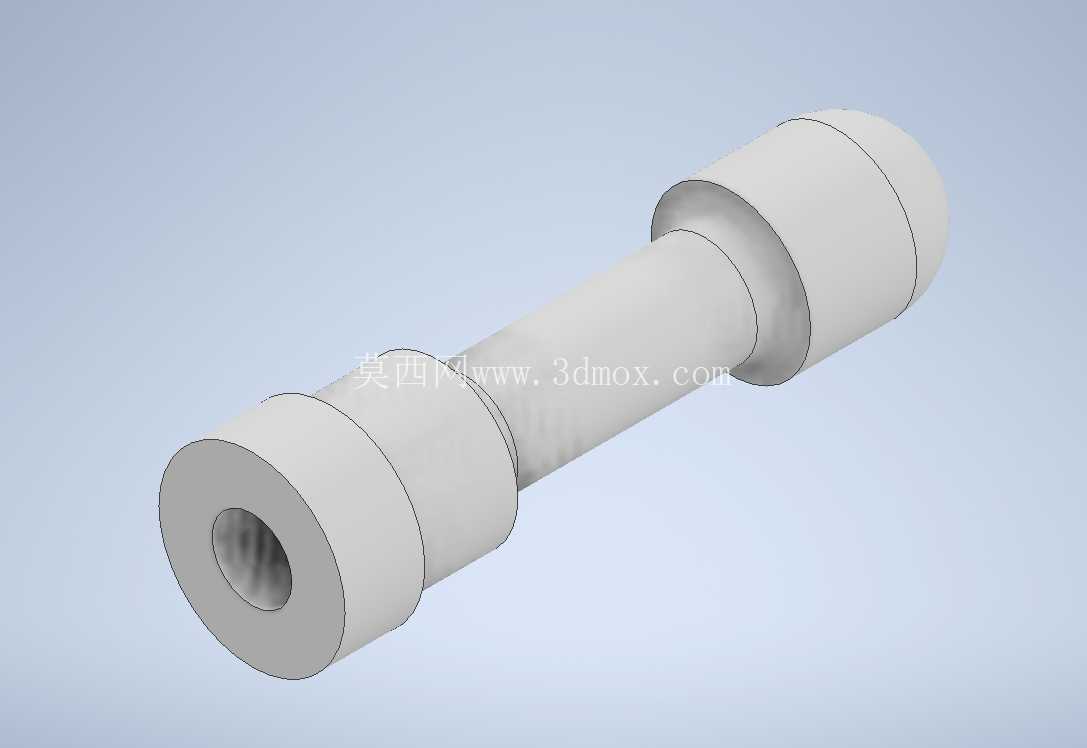

  从实际装机的应用场景来看,这类挺柱多用于中小排量的直列四缸汽油机、单缸农用柴油机的下置凸轮轴配气结构中,安装位置处于气缸体侧面的挺柱导向孔内,下端面与凸轮轴的凸轮型面持续接触,上端面通过凹坑或者内孔定位对接推杆,将凸轮的旋转运动转化为沿挺柱孔轴线方向的直线往复运动,进而推动摇臂完成进排气门的定时开启与关闭。在设计思路上,这款挺柱采用了中间杆身缩径、两端加粗的结构,一方面是为了降低零件整体的往复运动质量,减少凸轮轴驱动过程中的惯性冲击,在发动机转速快速拉升的工况下,更低的往复质量能够有效降低凸轮型面的接触应力,减少挺柱端面的磨损量;另一方面,两端加粗的结构可以增大与凸轮接触端面、与推杆配合端面的承压面积,在配气弹簧预紧力恒定的前提下,降低接触面的比压,避免长期运行后出现端面点蚀、凹陷的失效问题。在往复式内燃机的配气机构传动链路中,气门挺柱是衔接凸轮轴与推杆、完成气门升程动作传递的核心受力零件,其结构设计直接决定配气相位的准确性、机构传动效率以及高速工况下的运行可靠性。这款空心结构的气门挺柱,整体采用阶梯轴式构型,两端为直径更大的圆柱承压端,中间为等直径的连接杆身,其中一端的承压端面中心开设内孔,用于与推杆端部形成定位配合,避免传动过程中出现推杆偏摆、滑脱的问题。

  从安装边界的角度考量,这款挺柱的最大外圆直径需要与气缸体上的挺柱导向孔保持H7/f6的间隙配合,既保证挺柱能够在孔内顺畅往复滑动,又要控制配合间隙在0.02-0.05mm的区间内,避免间隙过大导致挺柱偏磨,或者间隙过小出现热态卡滞的故障;中间杆身的直径比两端承压端小3-5mm,预留出足够的润滑油流通空间,发动机工作时,来自主油道的压力机油会顺着挺柱与导向孔的间隙进入挺柱周围,对上下两个摩擦端面进行持续润滑,同时带走摩擦产生的热量。挺柱与凸轮接触的下端面,在设计时做了微小的球面凸起处理,这个细节结构是为了让挺柱在工作过程中产生缓慢的自转,让端面的磨损更加均匀,避免长期固定位置接触导致凸轮型面出现偏磨,延长整套配气机构的大修间隔。而开设内孔的上端面,内孔的深度与直径需要匹配对应推杆的球头尺寸,保证推杆球头能够完全落入孔内,接触面积不低于球头表面积的60%,避免接触应力集中导致球头早期磨损。在结构强度校核层面,中间杆身的直径需要满足配气机构最大升程下的压杆稳定要求,当发动机处于最高转速、气门全开的瞬间,挺柱需要承受气门弹簧的最大弹力以及传动链的惯性力,此时杆身的压应力不能超过材料的许用压应力,同时要避开共振转速区间,避免挺柱出现共振断裂的风险。

  这款空心结构的设计,相比同尺寸的实心挺柱,整体重量降低了30%左右,能够有效减少凸轮轴的驱动扭矩损耗,对于提升发动机的燃油经济性有一定的帮助,同时空心结构也能在一定程度上储存少量润滑油,在发动机冷启动的瞬间,机油压力尚未建立时,为配合面提供初始润滑,减少冷启动阶段的异常磨损。在实际的生产制造环节,这类挺柱多采用合金铸铁或者冷激铸铁材料铸造而成,与凸轮接触的端面需要经过淬火处理,表面硬度达到HRC55以上,保证足够的耐磨性能,两端的外圆面需要经过精磨加工,圆柱度公差控制在0.005mm以内,确保在导向孔内滑动顺畅无卡滞。

  从装配流程来看,挺柱装入导向孔之前需要在表面涂抹干净的发动机机油,安装后需要检查挺柱的上下滑动阻力,用手按压挺柱上端面时,应当能够无卡顿地压下,松开后在弹簧力作用下能够自动回位,不存在卡滞、偏斜的问题。在发动机长期运行的过程中,挺柱的常见失效形式包括端面磨损、杆身拉伤、卡滞断裂等,其中端面磨损多是由于机油清洁度不足、润滑油膜破裂导致的,杆身拉伤则多是因为配合间隙进入杂质、或者润滑不足导致的,因此在设计时预留的润滑油通道结构,能够大幅降低这类失效的发生概率。
