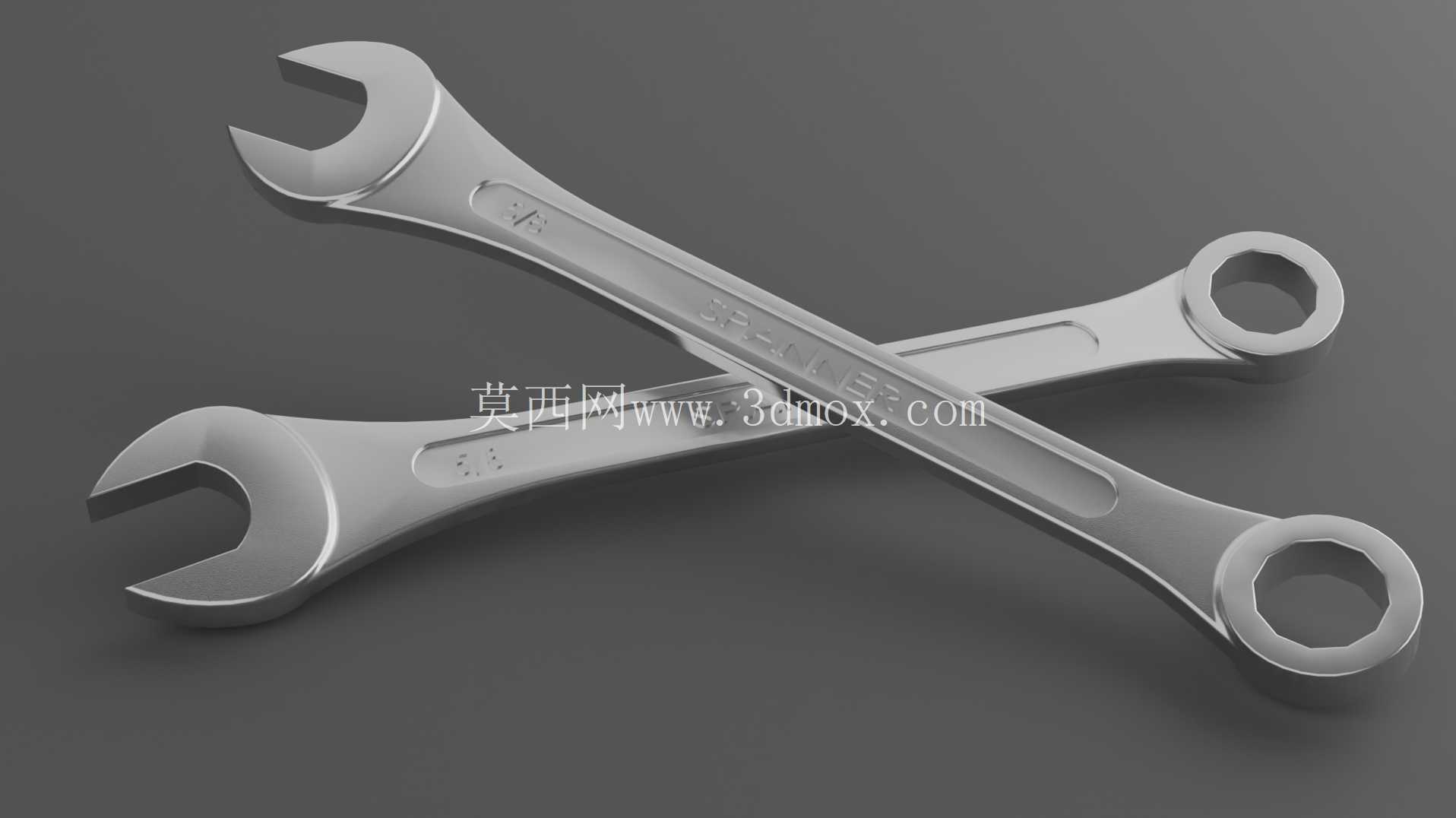

5/8英寸两用开口梅花扳手结构设计

在设备运维、机械装配、产线调试以及日常五金维修场景中，两用扳手是手动拆装紧固件的核心工具之一，本次设计的5/8英寸规格两用扳手，整合了开口端与梅花端的双重作业优势，可覆盖同规格外六角螺栓、螺母的全场景拆装需求，无需频繁更换工具，能有效提升现场作业效率。从实际使用场景来看，该规格扳手适配的紧固件常见于小型机电设备装配、家用五金维修、非标自动化设备组装、管道连接件紧固等场景，尤其是在作业空间存在一定限制、无法使用套筒或活扳手的工况下，两用扳手的结构优势更为突出。

设计过程中首先需要兼顾两端作业的受力特性，开口端的开口尺寸严格匹配5/8英寸外六角紧固件的对边宽度，开口处做了15度的偏转角度设计，这一细节是为了在紧固件周边空间狭小、扳手无法完成整周转动的场景下，可通过翻转扳手实现小角度往复扳动，每次扳动仅需15度的转动空间即可完成紧固件的旋进或旋出，适配狭窄工位的作业需求。开口端的壁厚经过反复校核，既保证开口部位的抗扭强度，避免受力时出现开口涨开、崩裂的问题，同时控制整体厚度，避免因壁厚过大无法伸入紧固件周边的狭小间隙。梅花端采用十二角孔结构，相比六角孔结构，十二角设计可以让扳手在转动时拥有更多的啮合角度，最小转动角度仅为30度，在空间受限的工位上适配性更强，同时梅花端的环形结构可以完全包裹紧固件的头部，受力时载荷均匀分布在紧固件的六个棱面上，不会像开口端那样仅对两个棱面施力，能有效避免紧固件棱边被磨圆打滑的问题，适合大扭矩的紧固或拆卸作业。

扳手的整体杆身采用平直过渡的流线型设计，杆身截面从两端的作业部位向中间握持段平滑过渡，握持段的截面厚度与宽度经过人体工程学校核，保证手部握持时的受力舒适度，长时间作业不易产生硌手的问题。杆身的受力路径经过优化，两端作业时的扭矩可以通过杆身均匀传递，在杆身与两端头部的连接位置做了圆弧过渡处理，避免应力集中导致的断裂风险，经过扭矩载荷仿真校核，在额定作业扭矩下，杆身的最大应力远低于常用铬钒钢材料的屈服强度，满足手动工具的强度安全要求。整体外形尺寸控制在常规两用扳手的合理区间，总长度适配5/8英寸规格紧固件的作业扭矩需求，既不会因为长度过短导致施力不足、紧固扭矩达不到要求，也不会因为长度过长导致整体重量过大、携带不便，同时过长的杆身还容易在作业时出现干涉问题。

在安装边界与适配性上，开口端的外侧轮廓做了倒角处理，方便快速对准紧固件头部，梅花端的端面同样做了导入倒角，即使在视线不佳的工位上，也能快速将梅花端套入紧固件头部。扳手整体表面做了均匀的抛光处理，既可以提升表面的防锈能力，也能减少表面毛刺对作业人员手部的划伤风险，杆身的标识区域预留了规格标注位置，方便在工具堆中快速识别对应规格。针对不同的作业工况，该扳手既可以用于常规的紧固件拆装，在遇到锈蚀紧固件时，梅花端的全包覆结构可以提供更大的受力接触面积，减少打滑概率，配合适当的冲击力也能完成锈蚀紧固件的拆卸，而开口端则适合在紧固件已经旋松、需要快速转动的场景下使用，开口结构可以直接从侧面卡入紧固件，无需从紧固件端部套入，大幅提升快拆作业的效率。

从结构设计的细节来看，扳手两端的头部厚度控制在合理范围，开口端的头部厚度较薄，可以伸入到一些沉头紧固件的安装槽内作业，梅花端的头部厚度略厚于开口端，以承受更大的扭矩载荷，同时梅花端的内孔加工精度严格控制，与紧固件的配合间隙保持在合理范围，间隙过大会导致啮合时受力不均、容易打滑，间隙过小则会出现套入困难、无法适配同规格公差范围内的紧固件的问题。杆身的平直度也有严格要求，避免因为杆身弯曲导致作业时受力偏移，出现扳手滑脱的安全隐患。整体设计兼顾了工具的强度、重量、操作便利性与场景适配性，完全满足手动五金工具的实际使用需求，可直接用于3D打印样件验证、五金工具设计参考以及相关教学演示场景。
