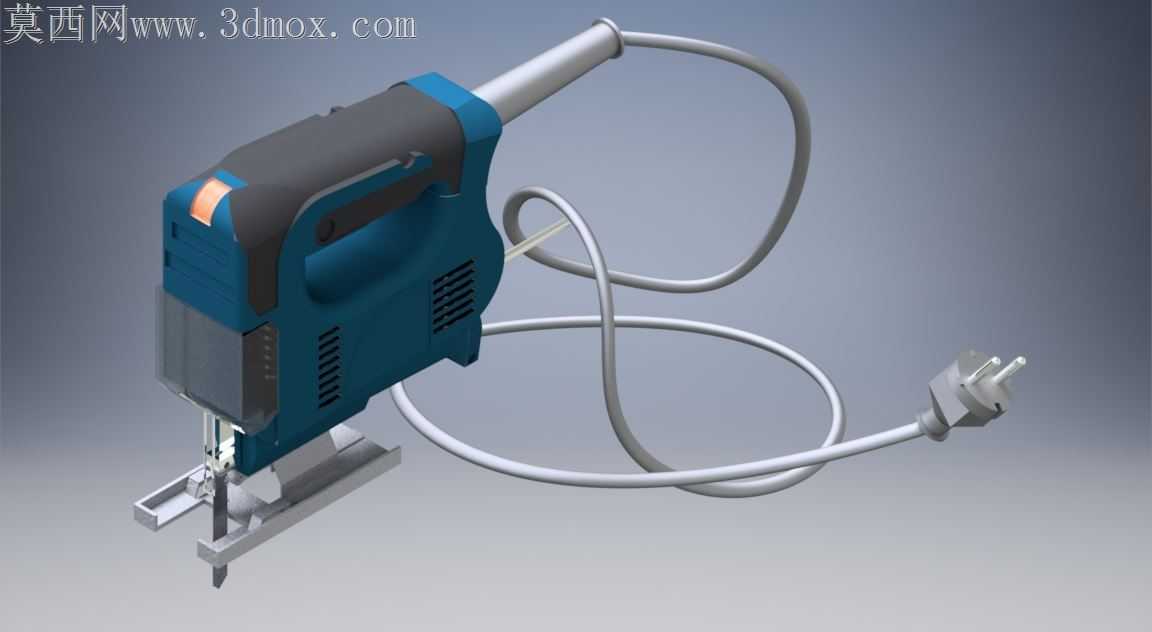

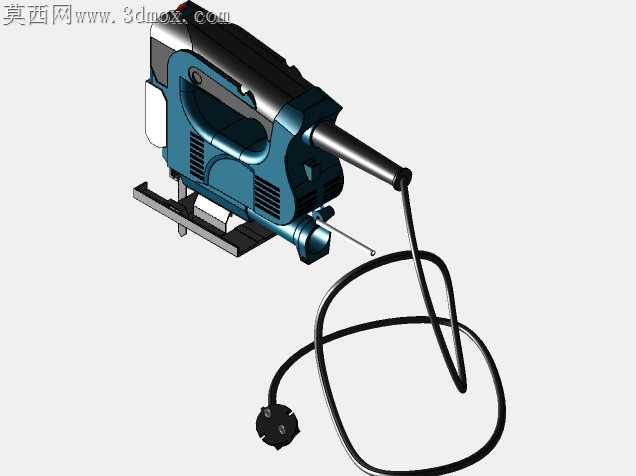

插电式曲线锯外观结构三维数模

手持电动工具的握持区域曲面弧度，直接决定长时间作业的疲劳度，这款曲线锯的手柄曲面没有追求视觉上的流畅流线，而是贴合成年男性手掌自然握持的指节分布做了内凹处理，虎口接触位置做了2mm的软胶包覆预留槽，避免硬塑料直接硌压虎口神经。机身侧面的散热格栅没有做等距排布，靠近电机定子的位置格栅间距缩小1.2mm，进风方向对准碳刷磨损区域，既能引导气流直接带走碳刷摩擦产生的高温，也能减少木屑从格栅缝隙进入机壳内部的概率。底板与机身连接的调节结构预留了0.15mm的滑动公差，锁止旋钮的凸边做了防滑滚花，戴劳保手套操作时也能单手拧动调节切割角度，不会出现打滑拧不动的情况。电源线出线位置做了30mm长的橡胶防弯折护套，护套根部做了三层环形褶皱，作业时频繁拉扯弯折电源线，也不会出现线芯根部断裂的隐患，插头位置的注塑包胶做了加厚处理，工地地面拖拽时不容易被尖锐碎石割破绝缘层。机身前端的集尘接口做了卡扣式凸边，适配市面上常见的工业集尘管，不用额外缠胶带固定就能卡紧，切割产生的木屑能直接被吸走，不会飘到操作人员面部影响视线。开关按键的行程做了1.8mm的阻尼设计，按压力度控制在12N左右，既不会因为误碰就启动设备，长时间按住开关操作也不会造成指节酸痛。机壳的合模线位置做了隐藏式设计，装配后外表面没有凸起的合模飞边，握持时不会刮蹭手掌，外壳壁厚均匀控制在2.5mm，既保证跌落时的抗冲击强度，也不会因为壁厚过大增加整机重量。
