适用于3D打印的螺旋弹簧缓冲结构

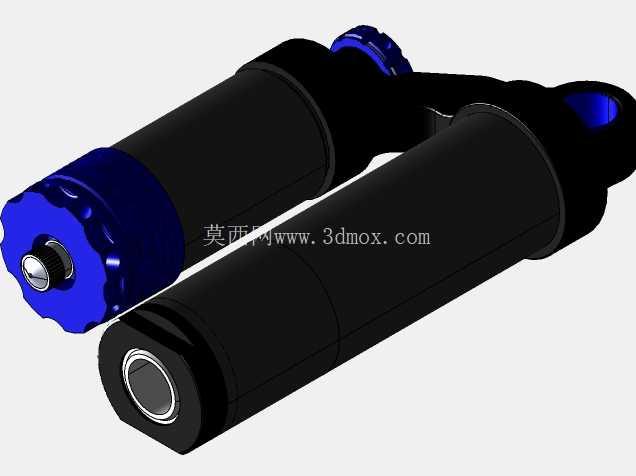

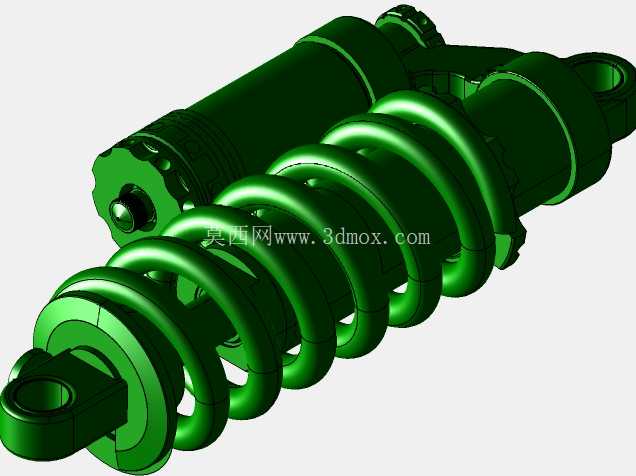

这类螺旋缓冲结构在日常工业场景里的覆盖范围极广，小到桌面级3D打印设备的进给缓冲、小型代步工具的悬架减震，大到小型自动化设备的行程限位缓冲、工装夹具的压紧缓冲，都能看到同原理结构的应用。不同于常规批量冲压、卷制生产的金属弹簧，这款结构专门针对3D打印工艺做了适配设计，不需要额外的模具投入，只要调整打印填充率、壁厚参数，就能快速适配不同载荷等级的使用需求，小批量定制场景下的适配性远高于传统量产弹簧。

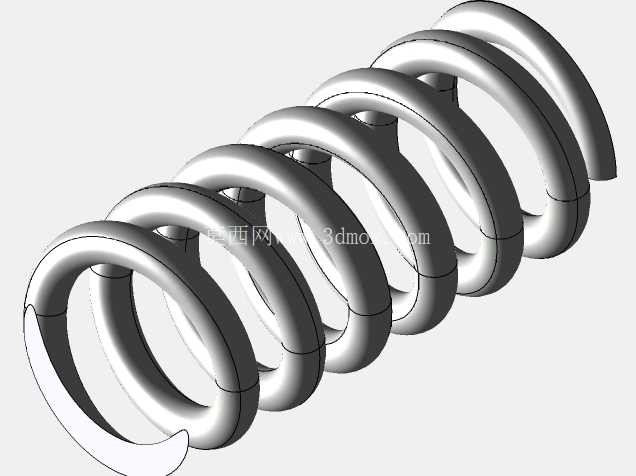

从功能特性来看，该结构依靠螺旋圈体的弹性形变吸收冲击载荷，当轴向受到外力挤压时，相邻圈体之间均匀预留的间隙会逐步收缩，将瞬时冲击能量转化为圈体形变的弹性势能，外力撤除后圈体依靠自身材料弹性复位，整个过程不会出现刚性碰撞带来的结构损伤。和等径圆柱弹簧不同的是，这款结构的圈体截面做了圆弧过渡处理，没有尖锐的棱角，一方面能避免3D打印过程中出现应力集中导致的层间开裂，另一方面在安装使用时不会刮擦配合部件的接触面，减少装配过程中的零件损耗。

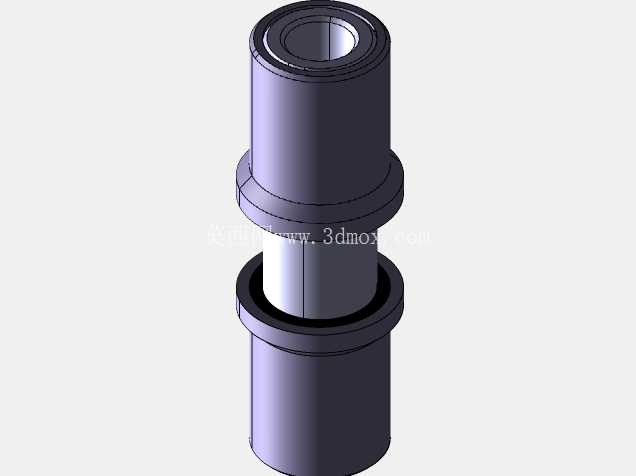

设计阶段首先要考虑的是安装边界的适配性，这类缓冲弹簧的安装通常分为两种形式，一种是套装在导向杆上使用，这就要求弹簧的内径要比导向杆外径留出0.2-0.5mm的间隙，避免工作过程中弹簧出现卡滞、偏磨的问题；另一种是嵌入安装座的沉孔内使用，此时弹簧的外径要比沉孔内径小0.3-0.6mm，预留出形变过程中的径向膨胀空间，防止弹簧受压膨胀时和孔壁产生摩擦，影响缓冲行程的顺畅度。圈数的设定也不是随意选取的，有效圈数直接决定了弹簧的刚度，相同截面尺寸、相同材料的前提下，有效圈数越多，弹簧刚度越低，相同载荷下的形变量越大，设计时需要根据实际工况的冲击行程、最大载荷反推需要的有效圈数，同时两端要留出半圈的并紧结构，保证弹簧受压时两端面能和安装面完全贴合，不会出现偏载导致的弹簧歪斜。

针对3D打印工艺的特性，这款结构在设计时特意将圈体的螺旋升角控制在合理区间，避免打印过程中出现大面积悬空需要添加支撑的问题，打印时不需要额外添加内部支撑，仅需在平台附着位置添加少量易剥离的底垫即可，打印完成后不需要复杂的后处理，去除底垫就能直接使用。圈体的截面直径也做了针对性优化，不会因为截面过细导致打印过程中层间结合强度不足，也不会因为截面过粗导致弹簧刚度过大，失去缓冲减震的作用。如果使用柔性打印材料制作，该结构可以获得更大的形变量，适用于对缓冲行程要求更高的场景；如果使用刚性工程塑料打印，则可以获得更高的承载能力，适用于载荷较大、冲击频率较低的工况。

实际使用过程中，这类螺旋缓冲结构不需要额外的润滑维护，塑料材质本身的自润滑特性可以保证长期使用不会出现锈蚀问题，在一些潮湿、有轻度腐蚀的工况环境下，比传统金属弹簧的适应性更强。安装时只需要保证两端的安装面平行，导向结构和弹簧同轴，就能保证弹簧在全行程内均匀受力，不会出现局部应力过大导致的圈体断裂问题。在一些快速迭代的非标设备开发场景中，工程师可以直接根据安装空间的尺寸调整弹簧的总长、外径、圈数，快速打印出样件进行载荷测试，不需要等待弹簧厂家的定制生产周期，能大幅缩短非标设备的开发验证周期，降低小批量试制的成本。
